美的电磁炉RH2104故障如何维修？

在开始任何维修之前,请务必牢记安全第一：

1. 断电！断电！断电！ 拔掉电源插头，并等待至少5分钟，让内部电容完全放电。
2. 专业操作：如果您不具备电子维修基础和工具，强烈建议联系美的官方售后或专业维修人员，以免造成设备损坏或人身危险。
3. 记录：在拆机前，用手机拍下内部结构，特别是线缆连接和螺丝位置，方便复原。

第一步：基础检查（无需拆机）

很多问题并非电磁炉内部故障,可以先从外部和简单操作排查：

1. 不通电，无任何反应

   • 检查电源：确认电源插座是否有电（可以插一个台灯试一下）。
   • 检查插头：确保电源插头插紧。
   • 检查锅具：美的RH2104是凹面盘设计，必须使用平底、含铁量达标（能用磁铁吸住）的锅具，锅具不匹配或过轻，无法启动。
   • 童锁功能：部分机型有童锁，长按“开/关”键几秒可能解锁。

2. 报警代码显示

   • E0/E1/E2/E3/E4/E5/E6/E7/E8：这些是美的电磁炉常见的故障代码，非常关键，看到代码，基本就能定位问题。
   • E0：内部电路故障（通常指IGBT、高压电容等元件损坏）。
   • E1：无锅或锅具不匹配（最常见）。
   • E2：锅具干烧或超温保护。
   • E3：电网电压过高。
   • E4：电网电压过低。
   • E5：传感器开路或短路（通常是锅底温度传感器）。
   • E6：IGBT（功率管）超温。
   • E7：炉面（面板）超温。
   • E8：内部电路故障（与E0类似，指其他控制电路异常）。

3. 加热功率小或断续加热


   （图片来源网络，侵删）
   • 锅具问题：锅具太小、太薄或不匹配。
   • 通风不良：电磁炉周围有遮挡，影响散热，导致温控保护。
   • 电网问题：所在区域电压不稳。

第二步：拆机后内部故障排查与维修

如果基础检查无法解决问题,就需要拆机检查内部了，你需要准备一个万用表（最好是指针式和数字式各一）。

工具准备：

• 螺丝刀（十字、一字）
• 万用表
• 镊子、尖嘴钳
• 电烙铁、焊锡丝、松香
• 酒精、清洁棉签
• 绝缘胶带

核心部件检查顺序：

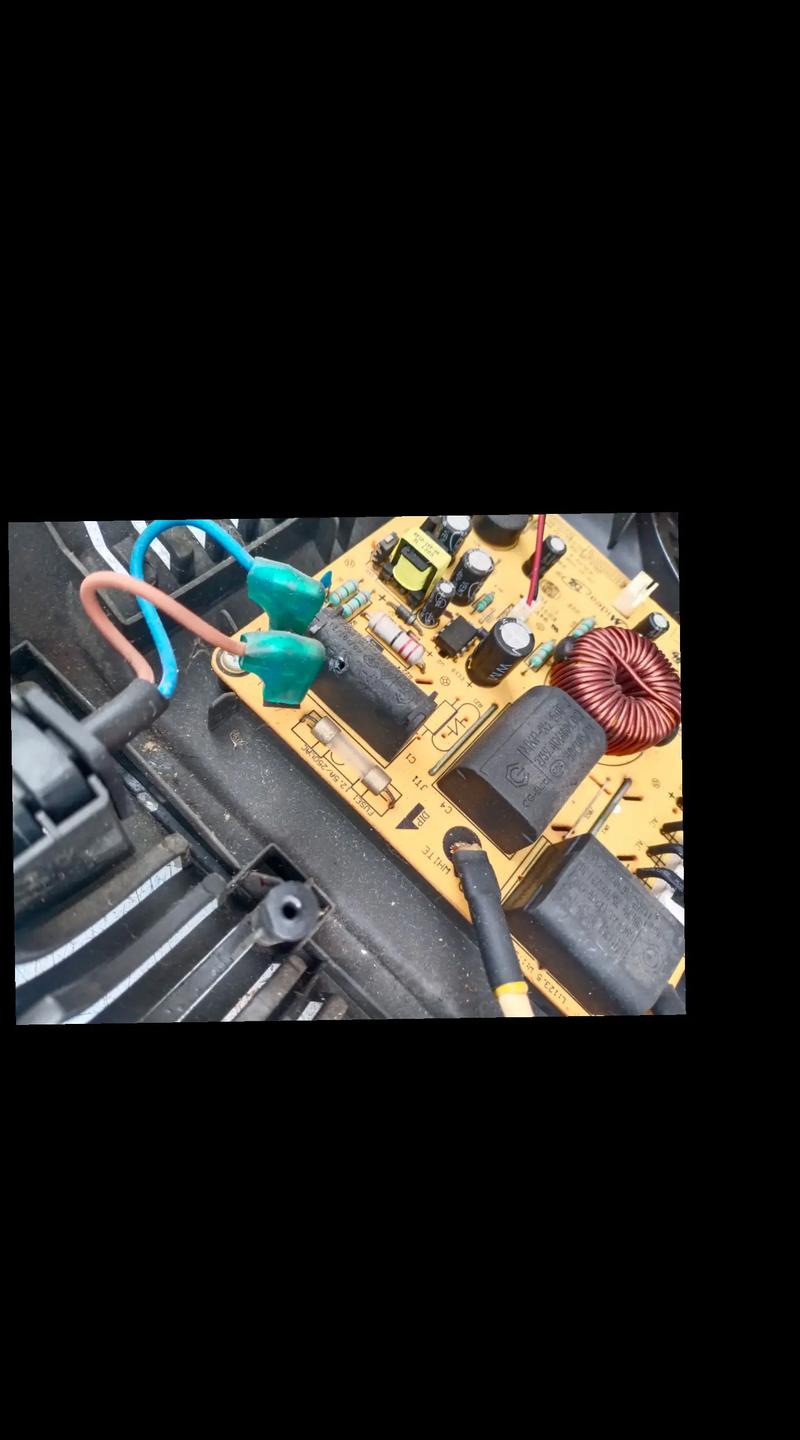

电源部分（低压供电电路） 这是最容易出问题的地方，为整个控制板供电。

• 检查保险丝（FUSE）：
  • 位置：通常在电源线入口处，一个圆柱形或方形的玻璃管/陶瓷管。
  • 测量：用万用表电阻档（通断档）测量，如果电阻无穷大（蜂鸣器不响），说明保险丝熔断。
  • 原因：保险丝熔断通常意味着后级电路有严重短路，不能直接更换同规格保险丝再通电，否则会烧毁更多元件。
  • 维修：更换保险丝后，必须用万用表电阻档（R×1k或R×10k档）检查IGBT（C、E极）和整流桥（交流输入端）是否短路，如果短路，需先更换损坏元件再通电。

高压供电部分（LC振荡电路） 这是电磁炉加热的核心。

• 检查IGBT（绝缘栅双极型晶体管）：


  （图片来源网络，侵删）
  • 位置：通常带有散热片，是功率最大的三极管。
  • 测量：用万用表二极管档或电阻档。
    • C极（集电极）与E极（发射极）：正反向都应有一定阻值（类似二极管特性），如果短路（阻值为0），则IGBT损坏。
    • G极（栅极）与C/E极：应有几K到几十K的电阻，如果完全不通或短路，也可能损坏。
  • 维修：更换IGBT时，必须同时更换同型号的驱动电阻（通常在IGBT附近，几个小贴片电阻），否则极易再次烧毁IGBT。

• 检查高压电容（C1）：

  • 位置：一个圆柱形的电容，通常与IGBT、线圈盘相连。
  • 测量：用万用表电阻档（高阻值档）测量，充电时会看到电阻值由小变大，最后趋于无穷大，如果始终为0或无穷大，说明电容击穿或开路。
  • 维修：更换同耐压（如0.8V-1.2kV）、同容量（如2-5μF）的高压电容。

• 检查整流桥（DB）：

  • 位置：一个方形的模块，有四个引脚。
  • 测量：用二极管档测量它的四个二极管，每个二极管都应有正向导通、反向截止的特性，如果任何一脚短路，整流桥损坏。
  • 维修：更换同型号的整流桥。

• 检查线圈盘（L1）：

  • 测量：用电阻档测量线圈盘的两个端子，正常情况下应有一个非常小的阻值（零点几欧姆到几欧姆），如果阻值无穷大，说明线圈盘内部断路。
  • 维修：线圈盘断路修复困难，通常建议直接更换。

控制与检测部分（MCU电路） 这部分负责信号处理和保护。

• 检查同步电阻/电容：

  • 位置：在驱动芯片（如TA8316S、BA9713FG等）和IGBT之间，通常是一排小电阻和小电容。
  • 作用：给MCU提供锅具检测和功率同步信号。
  • 维修：这些元件故障率高，且价格低，可用万用表电阻档逐一测量，如果发现阻值异常（如无穷大或远小于标称值），直接更换，这是解决“E0/E1/E8”等无锅报警或无法启动的常见方法。

• 检查驱动芯片：

  • 位置：一个小的贴片IC，型号通常为TA8316S、BA9713FG等。
  • 测量：测量其供电脚（通常为VCC，如18-20V）是否有电压，如果没有，检查前级供电电路，如果供电正常但无输出，可能芯片损坏。
  • 维修：更换同型号的驱动芯片。

• 检查谐振电容（C5）：

  • 位置：与线圈盘并联的一个小电容（通常为0.22μF-0.27μF）。
  • 作用：与线圈盘组成LC振荡回路。
  • 维修：如果此电容失效，会导致加热异常或报故障，直接更换。

• 检查温度传感器：

  • 位置：有两个，一个在IGBT散热片上（IGBT传感器），一个在炉面下方（炉面传感器），通常是负温度系数热敏电阻（NTC）。
  • 测量：在室温下测量其阻值，应在几十K欧姆左右（具体看图纸标注），然后用电烙铁或吹风机加热，观察阻值是否随温度升高而减小，如果阻值异常（如无穷大或0欧姆），或无变化，则传感器损坏。
  • 维修：更换同型号的传感器，这对应“E5”、“E6”、“E7”等温度报警故障。

• 检查MCU（主控芯片）：

  • 位置：通常是电路板上最大的一个芯片（如S3F9454XXZZ-DKB3等）。
  • 维修：MCU是电磁炉的“大脑”，自身损坏的概率较低，通常是供电、晶振、复位电路等外围元件导致其工作异常，如果所有外围元件都正常，且程序紊乱（如按键失灵、显示乱码），才考虑更换MCU，这对技术要求较高。

RH2104常见故障总结与速查表

总结维修思路

1. 先外后内：先排除电源、锅具、操作等外部因素。
2. 先看代码：报警代码是维修的“路标”，能快速定位问题范围。
3. 先电源后负载：保险丝是第一道防线，保险丝坏了，问题一定出在后面的功率负载部分（IGBT、整流桥等）。
4. 先易后难：优先检查保险丝、电阻、电容、传感器等易损件和廉价元件，这些占了故障率的90%以上。
5. 安全第一：任何时候通电测试，手不要接触电路板，注意高压部分。

希望这份详细的指南能帮助您解决问题,如果问题复杂，不要犹豫，请寻求专业帮助。
