VIPer22A电源出现故障是电磁炉维修中非常常见的问题，下面我将为您详细解析其常见故障、原因分析以及排查和维修方法。
（图片来源网络，侵删）
VIPer22A简介与工作原理（基础）
在分析故障前，先简单了解它的工作原理,有助于理解故障点。
- 核心功能：VIPer22A是一个将高压交流电（通过整流滤波后得到的约+300V直流）转换为低压直流电（如+5V, +12V, +18V等）的PWM控制器。
- 主要引脚：
- DRAIN (漏极, 5脚)：内部MOSFET的漏极,连接到高频变压器的初级绕组。
- SOURCE (源极, 4脚)：内部MOSFET的源极,也是芯片的接地端。
- VDD (供电, 8脚)：芯片的工作电压供电脚（通常为+12V至+18V）。
- FB (反馈, 1脚)：稳压反馈输入脚,通过光耦PC817等来调节输出电压。
- RT/CLK (振荡, 2脚)：外接一个电阻到地,用于设定芯片的开关频率。
- 工作流程：
- 启动：市电经过整流滤波后得到约300V高压，通过启动电阻（如R1）给VDD脚提供微弱的启动电流,芯片开始工作。
- 振荡与驱动：芯片内部振荡电路开始工作,驱动内置的MOSFET开关管进行高频通断。
- 能量传输：MOSFET导通时，能量储存在高频变压器初级；截止时，次级绕组感应出低压电，经过整流滤波后输出+5V、+12V等。
- 稳压：输出电压通过取样电阻分压，送入误差放大器（如TL431），再通过光耦反馈到VIPer22A的FB脚，FB脚根据反馈信号调整MOSFET的占空比,从而稳定输出电压。

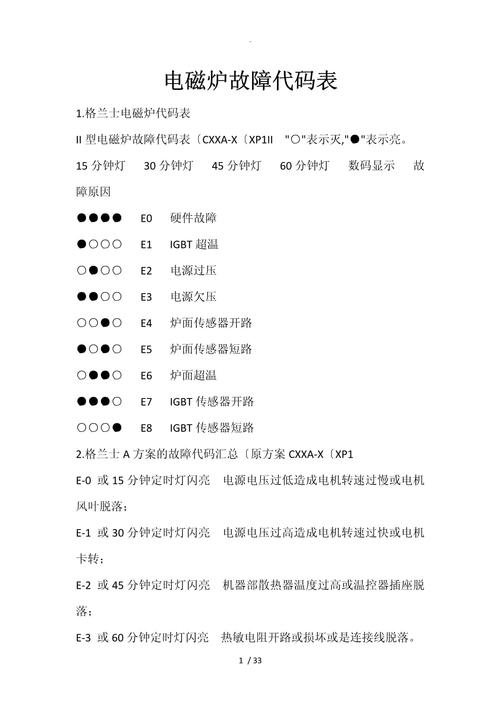

VIPer22A电源常见故障现象
VIPer22A电源故障通常会导致整个电磁炉无法启动,具体表现为：
- 整机无反应：插上电后，显示屏不亮，风扇不转，按键无任何反应,这是最常见的现象。
- 保险管熔断：打开机壳,发现电源部分的保险管已经熔断发黑。
- 输出电压异常：电源有输出，但电压过高或过低，导致后续电路工作不正常,甚至烧毁其他元件。
- 间歇性工作：有时能启动，有时不能,或者启动后不久就停止工作。
常见故障原因分析与排查思路
维修时，安全第一！务必在断电后对大滤波电容进行放电操作,避免触电。
故障类型一：保险管熔断（最常见）
保险管熔断说明电源初级回路存在严重短路故障。
（图片来源网络，侵删）
VIPer22A芯片本身击穿短路：
- 现象：用万用表二极管档测量VIPer22A的D脚（5脚）和S脚（4脚）之间的电阻，正反向阻值都很小（接近0Ω或几欧姆），正常情况下，D-S之间应该是一个MOSFET,有一定的阻值。
- 原因：芯片质量不佳、负载过重、散热不良、电压过高等导致内部MOSFET损坏。
- 维修：直接更换VIPer22A芯片,这是最首要的检查步骤。
整流桥（BR1）击穿短路：
- 现象：测量整流桥交流输入端或直流输出端之间的正反向电阻都很小。
- 原因：电网电压波动、滤波电容短路、后级短路导致整流桥过流烧毁。
- 维修：更换整流桥。
滤波电容（C1，通常是400V大电解电容）击穿短路：
- 现象：测量电容两端电阻,阻值很小。
- 原因：电容本身质量问题、老化或过压导致内部短路。
- 维修：更换同规格的滤波电容。
高压启动电阻（R1）变值或开路：
（图片来源网络，侵删）
- 现象：虽然不直接导致保险熔断，但如果它开路，芯片无法启动，保险管可能不会熔断，但表现为无输出，但如果它因短路而烧毁，可能会引起连锁反应，更常见的是它阻值变大或开路,导致启动困难。
- 原因：长期工作在高电压下,功率老化。
- 维修：用万用表测量其阻值，正常值通常在几百千欧姆（如270KΩ~680KΩ），若阻值变大或无穷大,则需更换。

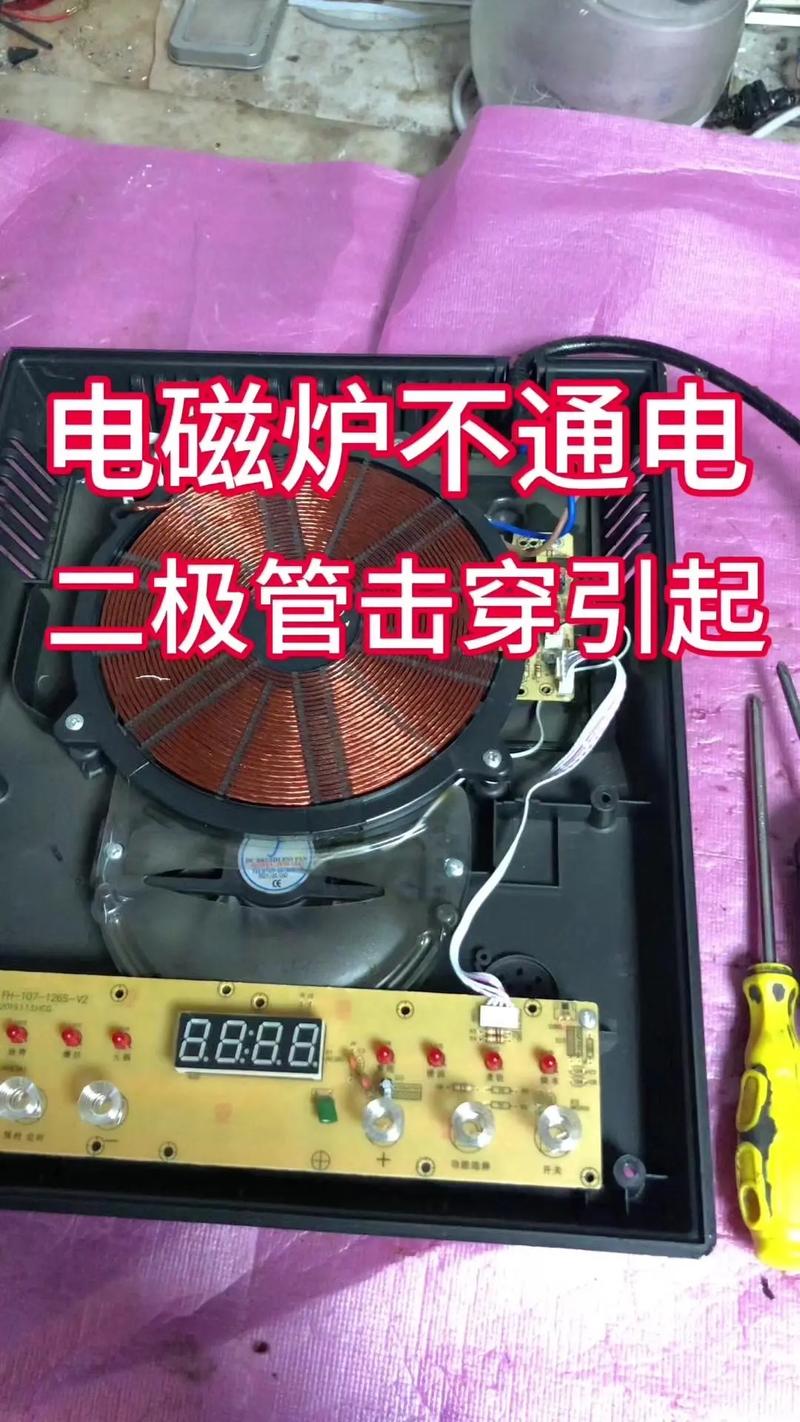

尖峰吸收电路（RCD缓冲电路）故障：
- 现象：通常由一个电阻、一个电容和一个二极管（如FR107）组成，如果这个二极管击穿短路，会导致+300V电压直接对地短路,从而熔断保险管。
- 维修：检查该二极管是否击穿。
故障类型二：保险管完好，但无输出（软故障）
这种情况说明电源的初级回路没有硬性短路,但电路未能正常启动或工作。
启动电路问题：
- 现象：测量VDD脚（8脚）电压，为0V或远低于正常值（正常为12-18V）。
- 原因：
- 启动电阻R1开路或阻值变大：最常见原因。
- VDD滤波电容（C2）击穿短路：导致启动电流被旁路。
- VDD整流/续流二极管（D1，如1N4148或1N4007）开路或短路。
- 维修：逐一排查上述元件。
反馈回路问题：
- 现象：VDD电压正常，但输出电压为0V或很低,芯片可能在保护状态。
- 原因：
- 光耦（PC817）损坏：光耦是反馈回路的“桥梁”，如果其发光侧或受光侧损坏，反馈信号无法传递给VIPer22A,芯片会认为输出电压过高而停止工作或处于最低占空比状态。
- 精密稳压源（TL431）损坏：TL431是取样和误差放大核心，它损坏会导致反馈信号异常,使输出失控。
- 反馈电阻（Rfb1, Rfb2等）变值或开路：导致取样电压不准。
- 维修：重点检查光耦和TL431,可以用替换法或测量其各脚电压来判断好坏。
振荡电路问题：
- 现象：芯片无任何动作。
- 原因：
- RT电阻（连接在RT/CLK（2脚）和地之间）开路或变值：该电阻决定了开关频率,开路后芯片不工作。
- VDD供电不足或不稳定：芯片无法正常启动和维持振荡。
- 维修：检查RT电阻的阻值是否正常。
次级整流滤波电路问题：
- 现象：初级有“吱吱”的轻微叫声,但次级无输出电压。
- 原因：
- 次级整流二极管（肖特基二极管，如SB560）击穿开路。
- 次级滤波电容失效或开路。
- 负载短路：虽然保险未断，但后级电路（如IGBT驱动电路、风扇等）短路,导致电源保护。
- 维修：断开次级负载，在空载下测电压，如果电压恢复正常，说明问题在后级负载,否则检查次级整流滤波元件。
故障类型三：输出电压不稳定或过高
稳压反馈环路失效：
- 现象：输出电压远高于标称值（如+5V变成了+12V），非常危险,可能烧毁后续芯片。
- 原因：
- 光耦PC871内部发光二极管开路或受光三极管短路：导致反馈信号丢失，芯片认为输出电压过低，从而以最大占空比工作,输出电压飙升。
- TL431的参考端（Ref）或阴极损坏：无法正常进行误差比较。
- 维修：重点检查光耦和TL431，这种情况必须立即断电处理，否则极易烧毁主板上的单片机、IGBT等贵重元件。
VIPer22A电源维修流程总结（推荐步骤）
- 安全准备：断电，对+300V大电容放电。
- 外观检查：观察保险管是否熔断，若熔断，不要直接更换,先排查短路点。
- 静态电阻测量：
- 若保险熔断：用万用表二极管档测量整流桥、滤波电容、VIPer22A的D-S极，看有无短路,找到短路点并更换损坏元件。
- 若保险完好：测量启动电阻、VDD滤波电容是否正常。
- 通电动态测试（谨慎操作！）：
- 在确认初级无明显短路后,可以通电测试。
- 重点测量VIPer22A的VDD（8脚）电压：若无电压，检查启动电路；若有电压（约12-18V）,说明初级启动正常。
- 测量输出电压：若无输出，重点检查反馈回路（光耦、TL431）和振荡电阻。
- 测量输出电压是否过高：若电压过高，立即断电，检查光耦和TL431。
- 替换与验证：对于可疑元件（如VIPer22A、光耦、TL431）,采用替换法进行验证。
- 检查负载：如果电源空载正常，但接上负载后电压下降或保护,则需检查后级电路是否存在短路或过载。
VIPer22A的代换与注意事项
- 直接代换：VIPer22A的引脚兼容性很好，其后续升级型号如VIPer22A, VIPer22AD, VIPer22AS, VIPer22AG等通常可以直接代换，它们在封装、引脚功能上基本一致,主要区别在于内部保护特性和电气参数。
- 参数匹配：代换时，尽量选择原型号或功率等级相同的芯片，如果找不到，可以查阅数据手册，确保其最大输出功率、工作电压等参数满足要求。
- 散热问题：VIPer22A工作时会产生热量，其散热片（通常与电路板的接地铜箔相连）必须良好，如果散热不良，会导致芯片过热而损坏,维修时可以给芯片和散热片之间涂抹一层导热硅脂。
希望这份详细的指南能帮助您更好地诊断和维修VIPer22A电源的故障！
