这表明电视的背光系统是工作的（因为屏幕能亮），但图像信号处理或驱动部分出现了问题，导致没有正常的图像信号送达到液晶面板上。
（图片来源网络，侵删）
下面我将为您提供一个详细的、由简到繁的检修流程，您可以按照这个步骤进行排查。
检修思路与步骤
核心原理： 电视的图像显示需要两个部分协同工作：
- 背光系统： 提供一个均匀的白色背景光（像一块发光的毛玻璃）。
- 图像处理与驱动系统： 将视频信号处理成LVDS信号，驱动液晶面板上的像素点，通过控制每个像素点的透光率，在背光上“画”出图像。
灰屏故障,通常是第2部分出了问题，导致液晶面板没有收到正确的图像驱动信号，所有像素点都处于一个中间状态，所以只能看到背光透过来的一片灰色。
第一步：外部检查与软件层面排查 (最简单，先从这里开始)
-
信号源检查：
（图片来源网络，侵删）- 问题： 是不是所有信号源（如HDMI1、HDMI2、TV、AV、USB）都灰屏？还是只有某个特定输入源？
- 操作：
- 切换到不同的信号源,看是否正常，如果只有一个信号源灰屏，可能是该信号线或信号源设备（如机顶盒、游戏机）的问题。
- 换一根质量好的HDMI线试试。
- 如果接的是AV线（红黄白三色），检查是否插错或接触不良。
-
工厂重置 (恢复出厂设置)：
- 问题： 是否是软件系统错乱或误设置了错误的图像模式？
- 操作：
- 找到电视遥控器上的“菜单”或“设置”键。
- 进入“系统设置” -> “恢复出厂设置”。
- 按照提示操作,将电视恢复到初始状态，这可以排除软件设置不当导致的灰屏。
-
背光调节检查：
- 问题： 是否有人误将背光亮度调到最低了？
- 操作： 进入“图像设置”，找到“背光”或“亮度”选项，将其调到最大，观察屏幕是否有变化，虽然灰屏不完全是背光问题，但这是一个基本检查。
第二步：打开后盖，进行内部检查 (需要一定动手能力，请注意安全！)
⚠️ 重要安全警告：
- 断电操作！ 在进行任何内部检查前，务必拔掉电视电源线。
- 高压危险！ 电视内部的大电容在断电后仍可能存有高压，操作时请勿用手随意触碰电路板上的元件和金属部分，特别是电源板部分，最好有维修经验的指导。
- 防静电！ 维修时最好佩戴防静电手环，防止静电击穿精密芯片。
工具准备： 螺丝刀、万用表、手电筒。
（图片来源网络，侵删）
操作流程：
-
拆机：
- 在电视背面找到所有螺丝（通常在支架和底部标签下），将其拧下。
- 用薄塑料撬棒或卡片,沿着电视边缘的缝隙轻轻撬开卡扣，分离后盖和前框，动作要轻柔，避免损坏卡扣或排线。
-
观察主板与排线：

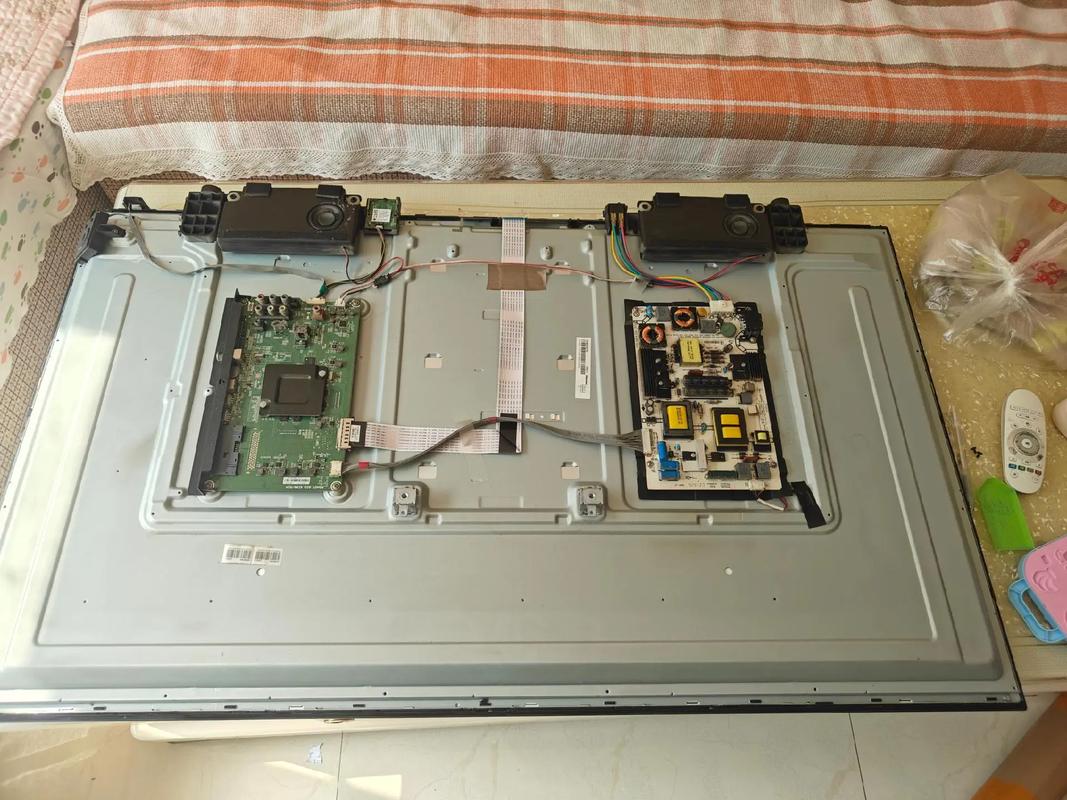

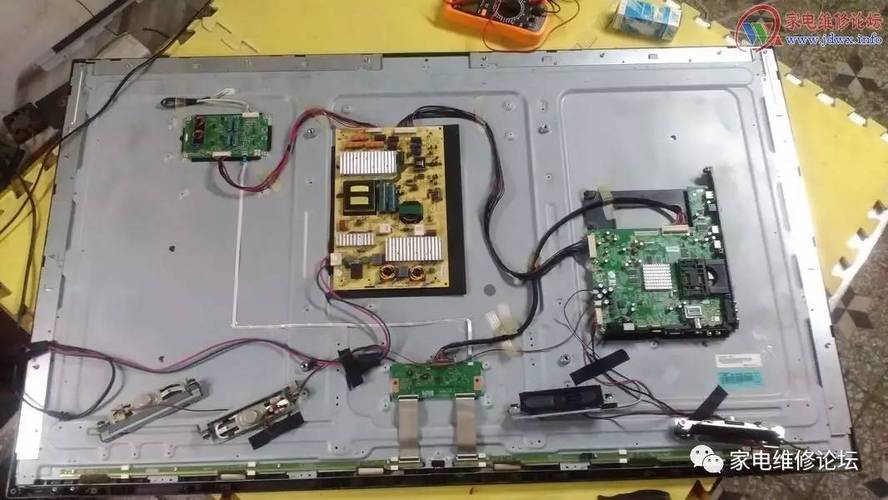

- 打开电视后,你会看到主要的电路板（主板、电源板、T-CON板等）和连接它们的排线。
- 检查所有排线连接： 仔细检查主板、T-CON板（逻辑板）和屏幕之间连接的扁平排线（FPC排线）是否松动、脱落或接触不良，这是导致此类故障的最常见原因之一。
- 重新插拔： 将所有排线（特别是连接到屏幕的）拔下来，用橡皮擦或酒精棉片轻轻擦拭排线的金属触点，然后确保垂直、用力均匀地插回插槽，听到“咔哒”声表示插到位。
-
测量关键电压 (使用万用表)：
- 灰屏故障很多时候是供电问题,我们需要测量主板和T-CON板是否得到了正常的工作电压。

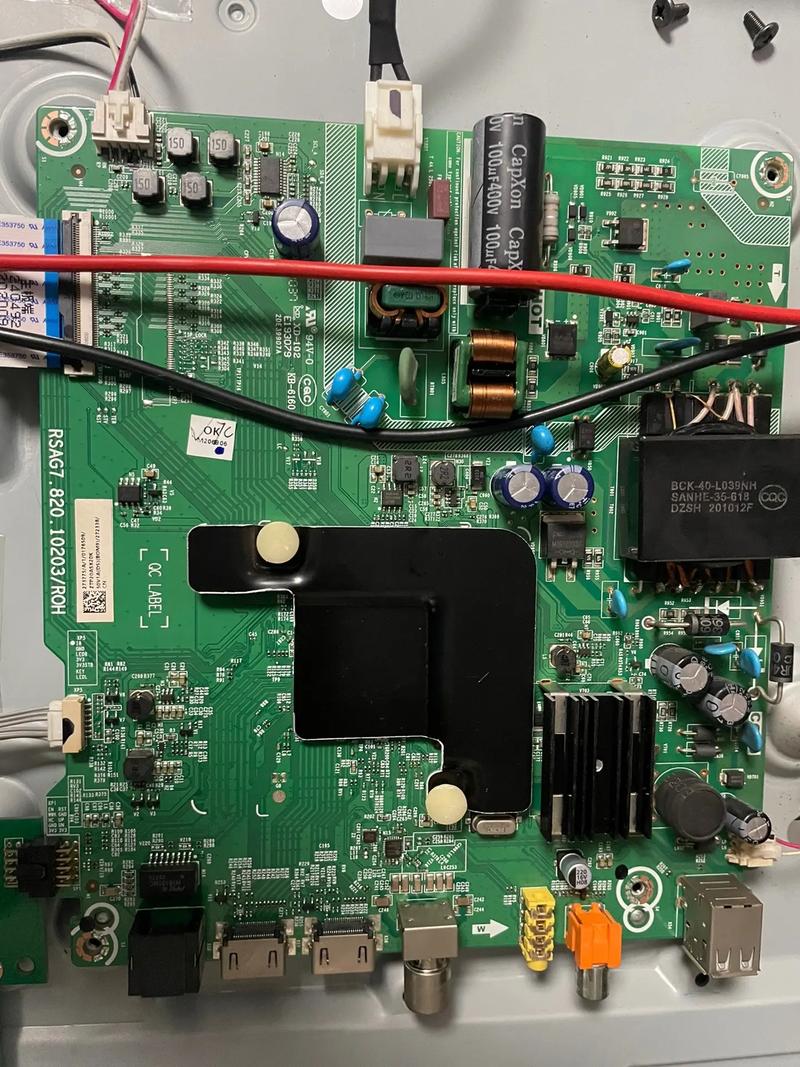

- 找到主板： 主板是信号处理的核心。
- 测量供电电压： 在主板上找到电源插座，通常标有
5V,12V,3V,8V,5V等字样，用万用表的直流电压档进行测量。- 5V： 通常是待机电压，只要插电就应该有。
- 12V： 驱动背光板和部分芯片的电压。
- 3V / 1.8V / 2.5V： 主芯片和内存等核心芯片的工作电压。
- 对比标准值： 如果测量到的电压与标准值偏差较大（比如只有一半，或者为0），说明供电部分有问题，可能是电源板故障或主板上的供电电路（如保险丝、稳压芯片）损坏。
第三步：定位核心故障部件
如果外部检查和排线重插无效,电压也基本正常，那么问题很可能出在以下三个核心部件之一：
-
T-CON板 (逻辑板)：
- 作用： 这是专门用来驱动液晶面板的“显卡”，它接收主板送来的LVDS信号，然后转换成控制每个像素点的电压。
- 故障表现： T-CON板损坏是导致灰屏、竖线、横线、花屏等屏幕显示异常的首要怀疑对象。
- 如何判断：
- 观察法： 仔细检查T-CON板本身是否有明显烧毁的元件、鼓包的电容或烧黑的痕迹。
- 触摸法： 通电几分钟后（注意安全），触摸T-CON板上的主要芯片和电容，看是否有过热现象。
- 替换法（最可靠）： 找一块同型号、工作正常的T-CON板进行替换，如果替换后图像恢复正常，那么原T-CON板已损坏，海信LED39K20D的T-CON板通常可以单独更换，成本相对较低。
-
主板 (信号处理板)：
- 作用： 电视的“大脑”，负责接收信号、解码、处理，并生成LVDS信号传给T-CON板。
- 故障表现： 如果主板损坏，无法输出正常的LVDS信号，T-CON板自然也就无法驱动屏幕，导致灰屏。
- 如何判断：
- 测量LVDS输出： 在主板的LVDS输出接口上测量，用示波器可以看到有无正常的波形信号，对于普通用户，这个操作比较困难。
- 替换法： 如果排线和电压都正常，且T-CON板也排除了故障，那么可以尝试更换主板，这是最后的手段之一，因为主板价格较贵。
-
液晶屏幕本身：
- 作用： 显示图像的最终部件。
- 故障表现： 屏幕物理损坏，内部驱动电路或液晶面板本身老化损坏。
- 如何判断：
- 屏幕出现大面积的黑斑、水渍、漏液等物理性损伤。
- 排除了T-CON板和主板的所有可能性后，才考虑屏幕问题。
- 屏幕故障通常是致命的，维修成本极高，几乎等同于换一台新电视。
总结与建议
| 故障现象 | 可能原因 | 检修顺序与建议 |
|---|---|---|
| 所有信号源都灰屏，声音正常 | 软件问题 内部排线松动 T-CON板损坏 主板损坏 屏幕损坏 |
先做软件层面： 换信号源、恢复出厂设置。 再开盖检查： 重点重新插拔所有排线，特别是屏幕到T-CON的排线。 测量电压： 用万用表测量主板各路供电是否正常。 重点怀疑T-CON： 如果以上都正常，T-CON板损坏概率最大，可考虑更换。 最后考虑主板和屏幕： T-CON更换无效再考虑，成本高。 |
给您的最终建议：
- 如果您是新手： 建议您只进行第一步的外部检查，如果无效，强烈建议联系海信官方售后或专业的电视维修店进行检修，因为内部操作需要专业知识和工具，有安全风险，且自行更换主板或屏幕的成本可能比维修还高。
- 如果您有一定维修经验： 可以按照第二步和第三步的思路进行排查，T-CON板是一个性价比很高的尝试点，可以找同型号的二手板或新板进行替换测试。
希望这份详细的检修指南能帮助您定位问题！祝您维修顺利！
