海尔电磁炉E0故障代码含义
我们需要明确E0代码代表什么。
（图片来源网络，侵删）
海尔电磁炉显示E0，通常表示“无锅检测失败”或“锅具检测不到”。
就是电磁炉的IGBT（功率管）和线圈盘在工作时，没有检测到有合适的、具有磁性的锅具放置在上面，为了保护IGBT等核心元件不被烧毁,电磁炉会立即停止加热并报错。
E0故障的核心原因分析
导致“无锅检测失败”的原因主要分为两大类：外部原因（锅具问题）和内部原因（电磁炉自身故障）。
外部原因（最常见，优先排查）
- 锅具不匹配： 这是导致E0故障的首要原因，电磁炉只能使用含铁磁性的锅具，如铁锅、不锈钢锅（304、430等）。
- 不匹配的锅具包括： 铝锅、铜锅、陶瓷锅、玻璃锅、砂锅、大部分不锈钢保温锅等，这些锅具无法有效产生涡流,电磁炉自然检测不到。
- 锅具太小或太薄： 如果锅具的直径过小（小于8cm）或者锅底过薄，也无法达到电磁炉的检测标准,同样会报E0。
- 锅具放置位置不当： 锅具没有完全覆盖在加热区域中心，或者倾斜放置,导致检测线圈盘无法正常感应。
内部原因（电磁炉自身故障）
如果排除了锅具问题，那么故障就出在电磁炉内部了,主要涉及以下几个核心部件：
（图片来源网络，侵删）
- IGBT（绝缘栅双极型晶体管）： 电磁炉的“心脏”部件，负责高频电流的转换，如果IGBT损坏，会导致无法正常产生高频磁场,自然检测不到锅具。
- 线圈盘（加热线圈）： 负责产生电磁场，如果线圈盘内部有短路、断路或虚焊,也会导致无法正常工作。
- 谐振电容： 与线圈盘组成LC谐振电路，如果电容失效（如容量减小、击穿短路），会导致谐振频率异常,锅具检测电路无法正常工作。
- 主控板/微处理器： 电磁炉的“大脑”，如果MCU或其周围的检测电路出现故障，即使其他部件都正常,也无法正确判断锅具状态。
- 电压比较器（如LM339）： 这是锅具检测的关键元件，它负责比较检测到的信号与基准电压，从而判断是否有锅，如果比较器损坏或其外围电阻、电容出现问题,就会导致判断失误。
- 相关电阻： 与锅具检测电路相关的采样电阻（如大功率小阻值的电阻）如果变值或开路，会导致检测信号异常,从而报E0。
维修步骤（由简到繁，安全第一！）
在开始任何内部检修之前，请务必断开电源，并等待电磁炉内部高压电容完全放电,否则有触电危险！

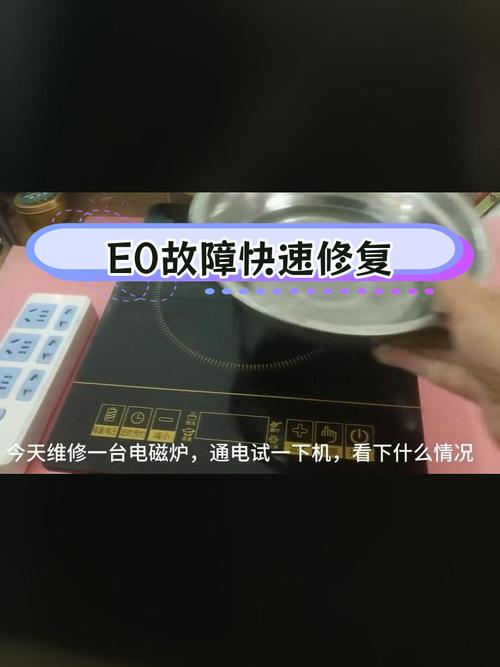

第一步：外部检查（90%的E0问题在此解决）
- 更换锅具： 换一个确定合格的、含铁磁性的平底锅（比如家里的铁锅）,放在电磁炉中央。
- 观察现象： 如果能正常加热，说明是锅具问题,维修完成。
- 如果仍然报E0： 进入下一步。

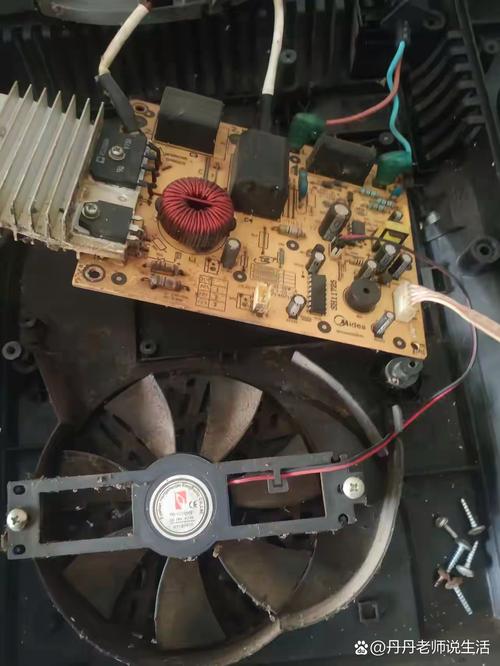

第二步：内部目视检查（断电后进行）
打开电磁炉外壳,仔细观察电路板：
- 保险丝： 检查位于交流输入端的保险丝（通常为5A或10A）是否熔断，如果保险丝熔断，说明后面有严重短路故障（如IGBT击穿）,需要先排查短路点。
- IGBT和整流桥： 查看IGBT和整流桥是否有明显的炸裂、鼓包、烧黑的痕迹,这是最直观的判断方法。
- 线圈盘： 检查线圈盘的焊点是否有虚焊、脱焊现象，可以用手轻轻拨动一下接线端子,看是否牢固。
- 电容： 查看谐振电容、滤波电容等是否有鼓包、漏液等物理损坏。
第三步：重点电路检测（需要万用表）
如果目视检查没有发现明显问题,就需要使用万用表进行测量。
检测IGBT
（图片来源网络，侵删）
- 断电测量：
- 将万用表打到二极管档。
- 测量G极（栅极）和E极（发射极）、G极和C极（集电极）之间的正反向电阻，正常情况下，应该有一定的正向压降（约0.5V左右），反向则显示“OL”或无穷大，如果任意两极之间正反向都导通或都短路,说明IGBT已损坏。
- 通电测量（高级操作，有风险）：
电磁炉上电但不放锅，用万用表直流电压档测量IGBT的C极和E极之间的电压，正常情况下，这个电压应该在18V-24V之间（与市电电压有关）并轻微抖动，如果电压为0V或接近市电电压（约300V）,则驱动电路或检测电路有问题。
检测谐振电容
- 断电测量：
- 将电容从电路板上焊下一端,确保已放电。
- 用万用表电阻档或电容档进行测量。
- 电阻档： 正常情况下，表针会先有一个明显的充电摆动，然后逐渐回到无穷大，如果指针不动或电阻值很小,说明电容已击穿短路。
- 电容档： 直接测量容量，看是否与标称值相符（误差在±20%以内通常可接受），如果容量明显变小或为0,说明电容失效。

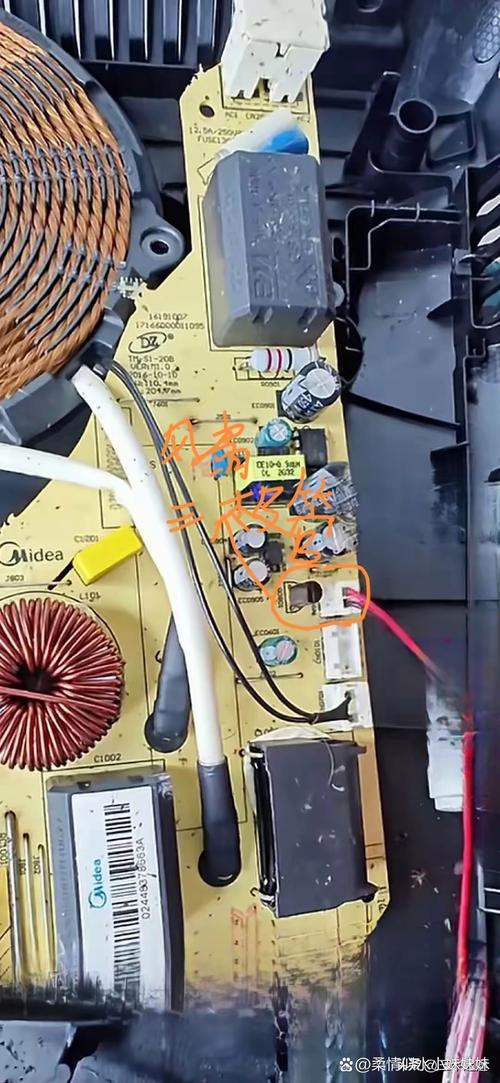

检测锅具检测电路
- 这个电路的核心是电压比较器（LM339）。
- 关键点电压测量：
- 给电磁炉上电（不放锅）,用万用表直流电压档测量LM339的各个引脚电压。
- 比较器有两个输入端（“+”和“-”）和一个输出端。
- 正常情况（无锅）： 反相输入端（-）的电压通常会高于同相输入端（+）的电压,输出端为低电平。
- 放锅后： 由于锅具的负载效应，检测电路会使同相输入端（+）的电压高于反相输入端（-），输出端变为高电平,通知主控板开始加热。
- 如果测量到的电压值与正常值相差甚远，且外围元件（电阻）没有问题,那么很可能是LM339芯片损坏了。
- 检测相关电阻： 测量与锅具检测电路相关的采样电阻，看其阻值是否与标称值一致，小阻值电阻（如0.1Ω, 0.22Ω）容易因过流而烧毁变值。
总结与维修建议
| 故障现象 | 可能原因 | 维修建议 |
|---|---|---|
| 放上任何锅都显示E0 | 锅具不匹配/太小/太薄 IGBT损坏 线圈盘故障 谐振电容失效 电压比较器(LM339)损坏 |
优先更换锅具测试。 测量IGBT，若损坏则更换，并检查驱动电路。 检查线圈盘焊点和通断。 测量谐振电容容量，若失效则更换。 测量LM339各脚电压，判断是否损坏。 |
| 偶尔显示E0，或放锅位置不对才显示 | 锅具放置问题 电路板有虚焊点 |
确保锅具大小合适并放在中心。 仔细检查IGBT、线圈盘、插件等处的焊点，可对可疑焊点进行补焊。 |
重要提醒：
- 安全第一： 电磁炉内部存在高压，非专业人员请勿随意拆机,特别是通电状态下的测量。
- 备件更换： 更换IGBT、谐振电容、LM339等关键元件时，一定要使用同型号、同规格的元件,参数不符可能导致新元件再次损坏。
- 寻求专业帮助： 如果以上步骤您无法完成，或者测量后发现故障复杂（如驱动电路问题），建议立即停止操作，联系专业的家电维修师傅进行维修,以免造成更大的损坏或安全隐患。
