海信LED50K20JD电源板故障如何检修？

电源板常见故障现象

当电源板出现故障时,电视通常会表现出以下一种或多种现象：

1. 完全无反应（最常见）

   • 现象：电视插上电源后，按下电源键，指示灯不亮，屏幕没有任何显示，也听不到任何声音（包括开机启动声）。
   • 原因：通常是电源板完全没有工作，无法输出+5V（或+12V）的待机电压给主板。

2. 指示灯亮，但无法开机

   • 现象：按下电源键后，电源指示灯亮（可能是红色或蓝色），但屏幕不亮，也无法听到任何开机声音。
   • 原因：待机电路正常（能点亮指示灯），但主电源的PFC（功率因数校正）电路或主开关电路没有启动，无法产生+24V、+12V等高电压供给主板和背光板。

3. 屏幕闪一下或亮一下就黑屏

   • 现象：按下电源键后，屏幕能瞬间点亮或闪一下，然后立即黑屏，指示灯可能也跟着熄灭或保持常亮。
   • 原因：通常是电源板保护电路启动，原因可能包括：输出电压过高/过低、负载短路（如主板或背光板短路导致电源板过流保护）、或电源板自身元件性能不良导致工作不稳定。

4. 开机后“滋滋”异响


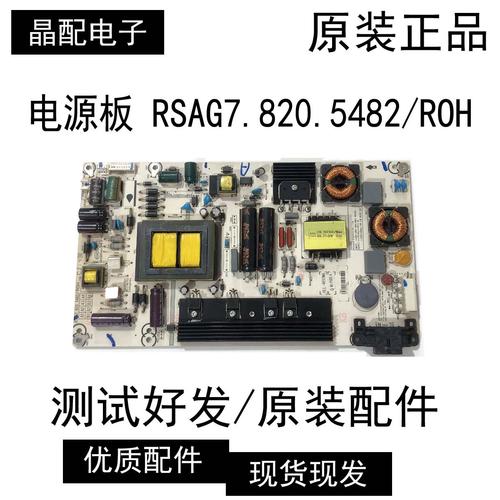

   （图片来源网络，侵删）
   • 现象：电视开机后，能听到电源板部分发出“滋滋”的电流声。
   • 原因：通常是开关变压器或相关元件工作异常，可能是负载过重或电源板本身元件损坏。

主要故障原因分析

电源板的故障点通常集中在几个核心部分：

1. 保险丝熔断

   • 原因：这是最常见的原因之一，通常是由于后续电路（如PFC电路、主开关电路、整流桥等）发生严重短路，导致瞬间大电流烧断了保险丝。
   • 排查：打开电源板外壳，首先观察保险丝F1（通常在交流输入端）是否发黑或熔断，如果熔断，绝对不能直接更换新保险丝就通电，否则会再次烧毁，甚至扩大故障范围。

2. PFC（功率因数校正）电路故障

   • 核心元件：PFC开关管（如2SK3562、STP8NK60Z等）、PFC控制芯片（如NCP1653、L6562等）、PFC电感、PFC整流桥等。
   • 现象：导致整个电源板无法工作，表现为“完全无反应”或“指示灯亮但无法开机”。
   • 原因：PFC开关管被击穿短路是最常见的故障，这通常会导致保险丝熔断，并可能连带烧毁PFC控制芯片和驱动电阻。

3. 主开关电路故障


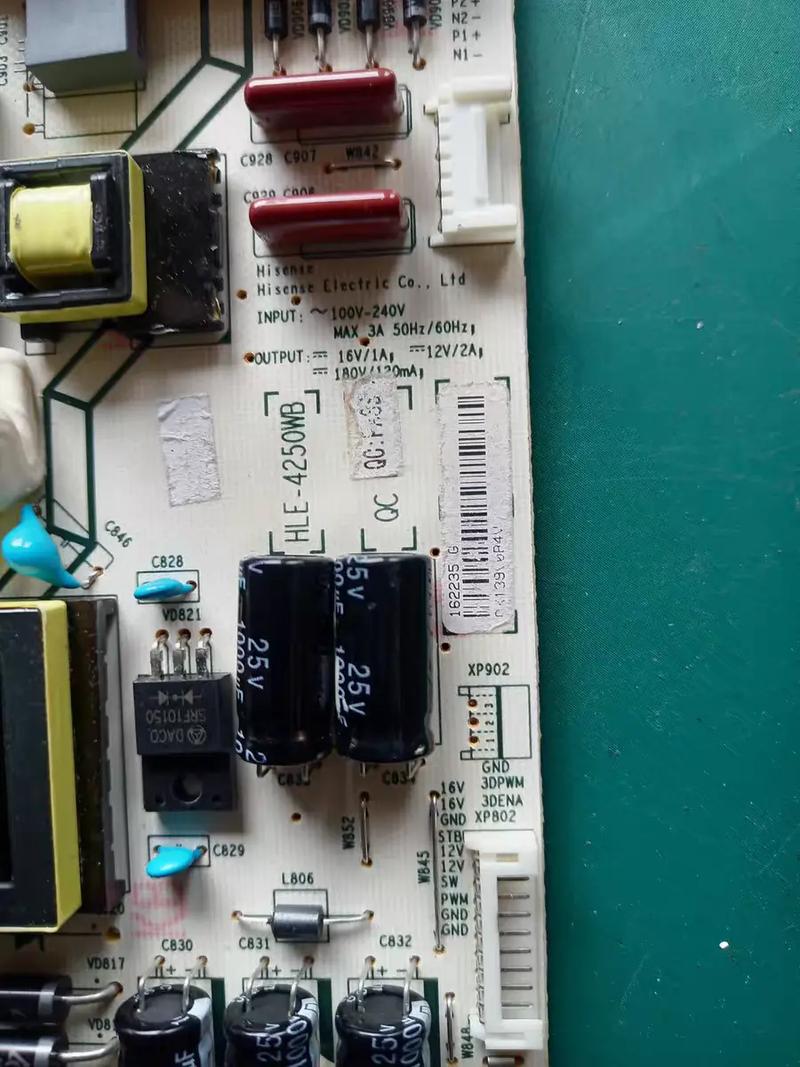

   （图片来源网络，侵删）
   • 核心元件：主开关管（如MOSFET，型号常为STP12NM60）、主变压器、开关控制芯片（如OB2269、NCP1397等）、次级整流二极管和滤波电容。
   • 现象：导致无法产生+24V、+12V等主电压，表现为“指示灯亮但无法开机”或“闪一下黑屏”。
   • 原因：主开关管被击穿短路、主变压器开路或短路、次级整流二极管击穿、滤波电容鼓包或失效等。

4. 副电源（待机电源）故障

   • 核心元件：副变压器、副开关管（或IC）、光耦（如PC817）、+5V稳压芯片（如L7805）。
   • 现象：导致待机电压（+5VSB）异常，表现为“完全无反应”（没有+5V电压点亮主板待机指示灯）。
   • 原因：副电源的开关管或IC损坏、稳压电路故障导致输出电压异常。

5. 电容问题

   • 现象：可能导致输出电压不稳定、纹波过大，引起图像干扰、花屏、或电源工作一段时间后保护关机。
   • 原因：电源板上的电解电容（尤其是PFC电路和主电源输出端的电容）鼓包、漏液、容值下降，这是电源板老化的一个主要标志。

自行排查与维修步骤（⚠️ 警告：危险！）

电视机内部存在高压，即使断电后，大电容中仍储存有致命的电荷，非专业人士强烈建议不要自行拆机维修！以下内容仅为知识普及，请务必在确认自身具备专业知识和安全措施的前提下进行。

1. 安全准备

   • 断开电视电源,拔掉电源线。
   • 打开电源板外壳,找到所有大容量的电解电容（通常比较胖），用大功率电阻（如5W/1kΩ）对它们的两个引脚进行放电，确保没有残留电压。

2. 目视检查

   • 仔细观察电源板上的所有元件,寻找是否有明显烧焦、发黑、炸裂的元件。
   • 重点检查所有电解电容,看是否有鼓包、漏液的迹象，这是最容易发现的故障点。
   • 检查保险丝F1是否熔断。

3. 电阻测量（断电）

   • 测量保险丝：用万用表的电阻档（蜂鸣档）测量保险丝F1是否通，如果不通，说明后级电路存在短路。
   • 排查短路点：
     • PFC电路：断开PFC开关管的D极（漏极）和S极（源极），分别测量其对地电阻，如果仍接近0Ω，说明PFC开关管或PFC整流桥击穿。
     • 主开关电路：断开主开关管的D极和S极，测量其对地电阻，如果短路，说明主开关管击穿。
     • 副电源：测量副电源输出端的对地电阻，检查是否短路。

4. 通电测试（极度危险，需非常谨慎）

   • 此操作建议使用隔离变压器，以防触电。
   • 如果确认是保险丝熔断且已排除后级短路,可以先更换保险丝，然后进行“假负载”测试。
   • 假负载测试：在+24V（或+12V）输出端接上一个合适的功率电阻（+24V接一个24V/10W的灯泡或一个100Ω/50W的电阻）作为假负载，模拟主板负载。
   • 通电后,测量各路输出电压是否正常（如+5VSB, +24V, +12V等），如果电压正常，说明电源板问题不大，可能是主板或背光板问题，如果电压异常（如无输出、电压过高或过低），则说明电源板自身故障。

维修与更换建议

1. 对于新手/普通用户

   • 最佳选择：更换整个电源板。
   • 优点：简单、快捷、安全，直接在网上搜索“海信 LED50K20JD 电源板”或“创维 FS220 电源板”，可以找到大量兼容的电源板，价格通常在100-200元人民币之间。
   • 操作：购买后，只需将电源板上的排线（连接主板和背光板）拔下，再插到新电源板上即可，操作非常简单，几乎不需要焊接技术。

2. 对于具备电子维修基础的用户

   • 更换损坏元件。
     • 如果只是保险丝熔断,且排查出是某个开关管击穿，可以尝试更换保险丝、开关管、以及可能连带损坏的驱动电阻、控制芯片等。
     • 如果只是电容鼓包,可以更换同规格、同容值、耐压值相等或更高的新电容。
   • 优点：成本最低。
     • 缺点：需要一定的维修技能，需要购买元件，且可能存在其他隐性故障，维修耗时较长。
   • 注意：更换MOS管时，一定要确认型号正确，并注意安装时散热片上的绝缘。

海信LED50K20JD的电源板故障,最典型的情况是保险丝熔断，根源往往是PFC或主开关MOS管被击穿，对于绝大多数用户来说，更换一块新的FS220兼容电源板是最高效、最省心的解决方案，自行维修虽然省钱，但风险高，且需要专业知识和工具，不建议没有经验的用户尝试。
