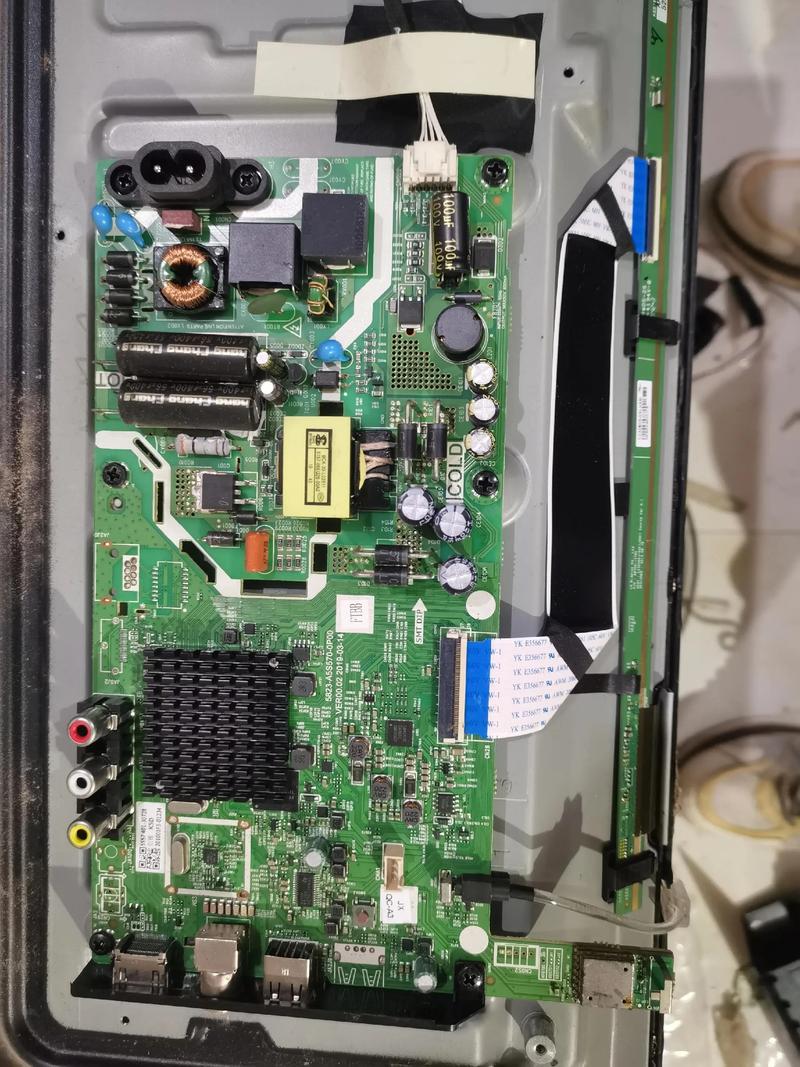

创维32L88IW主板故障，具体是哪里坏了？

对于任何电子设备,尤其是像电视机这样复杂的设备，“主板故障”是一个比较宽统的说法，主板（也叫主板板、信号板）上集成了电源管理、信号处理、系统控制等多个模块，具体是哪个模块出了问题，需要通过现象和检测来定位。

下面我将为您梳理创维32L88IW主板常见的故障现象、可能的原因、排查步骤和维修建议。

常见故障现象及初步判断

当创维32L88IW主板出现问题时,通常表现为以下几种情况，每种情况指向的故障点也不同：

现象1：完全不通电，按遥控器或机身按键无任何反应

• 可能原因：
  1. 电源板问题：虽然问题出在主板，但很多时候是主板向电源板发出的“开机指令”（PS-ON信号）丢失，导致电源板无法启动，这可能是主板上的CPU或开机控制电路损坏。
  2. 主板自身供电问题：主板上的DC-DC转换电路损坏，导致主板核心芯片（CPU、Flash等）得不到工作电压。
  3. 主板CPU或晶振损坏：CPU是主板的“大脑”，如果它不工作，整个主板就处于“瘫痪”状态，无法发出任何指令。
• 排查重点：电源板输出电压、主板关键测试点电压。

现象2：指示灯亮，但屏幕不亮，无图像无声音

• 可能原因：
  1. 主板未启动：电源板可能已经输出5V或12V的待机电压，但主板没有完全开机，CPU未工作，无法驱动屏幕和伴音。
  2. 主板与屏幕的连接排线问题：主板通过排线驱动屏幕，排线松动、氧化或断裂会导致无信号传输到屏幕。
  3. 主板信号处理芯片损坏：负责处理视频和音频信号的主芯片（通常是一颗大的BGA封装芯片）损坏。
  4. Flash（存储芯片）或程序问题：程序错乱或存储芯片损坏，导致主板无法正常启动和加载系统。
• 排查重点：主板上的“开机”信号、复位信号、时钟信号，以及排线连接。

现象3：屏幕亮，但图像异常或功能紊乱

• 可能原因：
  1. 图像花屏、马赛克、有干扰纹：这通常是主板上的DDR内存损坏或虚焊，或者主芯片与内存之间的数据线有问题，也可能是排线接触不良。
  2. 按键失灵、遥控失灵：主板上的红外接收头或按键矩阵电路损坏。
  3. 开机后自动关机、反复重启：主板供电不稳、CPU或程序工作异常。
  4. 无声音或声音异常：主板上的伴音处理芯片或其供电、外围电路损坏。
• 排查重点：内存芯片、主芯片、供电电路。

主板故障的排查步骤（DIY思路）

⚠️ 重要安全提示：电视机内部有高压，非专业人员请勿轻易尝试维修，尤其是电源部分，以下步骤仅为知识科普，操作不当可能导致设备损坏或人身伤害。

第1步：观察法

• 外观检查：仔细查看主板，寻找明显的物理损坏，如：电容鼓包、漏液、烧黑、元件断裂、PCB板烧焦的痕迹。
• 闻气味：如果闻到烧焦的气味，说明某个元件已经过热损坏，重点检查发热量大的芯片和电容。
• 听声音：通电时仔细听是否有“滋滋”的异响或高压放电声。

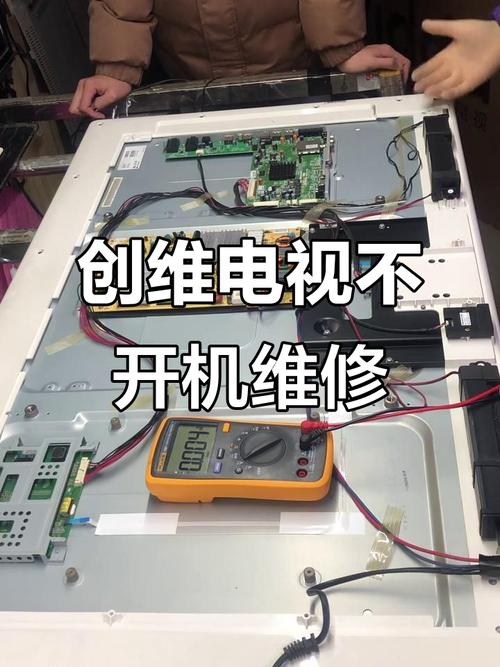

第2步：测电压法（最核心的步骤）

你需要一个万用表，对于创维32L88IW这类老电视，通常需要测量以下几个关键电压：

1. 电源输入：测量主板连接电源板接口的12V或24V主供电是否正常，这是主板工作的基础。
2. 待机电压：测量主板上的5VSB或5VSTB（待机5V）电压是否存在，这个电压通常是一直存在的，用于CPU待机。
3. 核心供电：测量CPU、主芯片、内存等核心芯片的供电电压，这些电压通常由主板上的DC-DC转换电路提供，如3.3V、2.5V、1.8V、1.2V等，这些电压在主板型号丝印图上通常有标注。
   • 如果主供电（12V/24V）没有，问题可能在电源板或主板供电接口。
   • 如果待机5V正常,但核心供电全无，问题很可能在主板的DC-DC供电电路上。
   • 如果某个芯片的供电电压偏低或不稳定,可能是供电电路的电容或MOS管损坏。

第3步：测信号法

如果电压基本正常,但主板还是不工作，需要检测CPU工作的三大要素：

1. 时钟信号：用万用表的频率档或示波器测量CPU晶振附近的时钟信号（通常是几十MHz，如24MHz、27MHz），没有时钟信号，CPU不工作。
2. 复位信号：测量CPU复位引脚的电压，开机瞬间会有一个低电平复位信号，然后变为高电平，表示CPU完成初始化。
3. 片选信号：测量CPU连接Flash、内存等芯片的片选信号，判断CPU是否在尝试读取程序。

第4步：最小系统法

这是一种高级的维修方法,需要一定的电子维修经验，它指的是只保留主板运行所必需的最小部件（CPU、Flash、内存、供电）来测试，排除其他部件（如屏幕、T-CON板、伴音功放等）的干扰。

常见故障元件和维修建议

根据大量维修案例,创维32L88IW主板上的高故障率元件主要集中在：

1. 电解电容：这是最常见的老化元件，特别是主板上用于滤波和供电的大容量电容（如2200uF/16V, 1000uF/25V等），长期工作后容易鼓包、漏液，导致供电不稳，引发各种疑难杂症（如花屏、自动关机、不开机）。

   • 维修建议：直接将主板上的所有电解电容全部更换成高质量的固态电容或低ESR电解电容，这是提升主板稳定性的有效方法。

2. DDR内存芯片：内存芯片虚焊或损坏是导致花屏、马赛克、死机的罪魁祸首。

   • 维修建议：首先尝试加焊（用热风枪重新焊接），如果加焊无效，则可能需要更换内存芯片，但这需要专业的芯片级焊接技术，难度很高。

3. 主芯片/SoC：主芯片是整个主板的“CPU+GPU”，它损坏通常意味着主板基本报废。

   • 维修建议：更换主芯片成本极高，且需要BGA返修台，普通维修店无法处理，通常的建议是直接更换整个主板。

4. 程序问题：程序错乱可能导致不开机或功能异常。

   • 维修建议：如果主板硬件完好，可以尝试重新刷写程序，这需要一个专用的刷机座和对应的程序文件，通常由专业维修人员操作。

最终解决方案

综合以上分析,对于创维32L88IW这种老旧型号电视，您可以考虑以下方案，按推荐顺序排列：

1. 更换主板（最推荐）

   • 优点：一劳永逸，修复后最稳定，效果和新电视一样，淘宝、京东等电商平台搜索“创维32L88IW主板”或“创维32L88IW主板总成”通常能找到，价格在100-300元人民币不等，取决于新旧程度。
   • 缺点：需要一定的动手能力，需要拆机并连接好所有排线和电源线。

2. 找专业维修店维修

   • 优点：如果只是小问题（如电容鼓包、排线松动），维修成本较低（几十到一百元）。
   • 缺点：对于内存、主芯片等复杂故障，维修店可能会报价很高，甚至不如换主板划算，维修周期可能较长。

3. 放弃维修

   • 理由：考虑到这是一台32英寸的老电视，其本身价值已经不高，如果主板维修成本过高（超过200-300元），或者您不具备任何维修能力，那么最理性的选择是将其作为电子垃圾处理，并考虑购买一台新的智能电视，体验会好得多。

希望这份详细的指南能帮助您判断和解决创维32L88IW的故障问题,祝您维修顺利！
