“电源正常”是一个非常重要的线索,它通常意味着开关电源部分(初级电路)工作正常,已经输出了+5V(或+5VSB,待机电压)和+24V(或+12V,根据机型不同)等关键电压,但整机“不开机”,问题则出在二次电源控制电路或负载电路。

(图片来源网络,侵删)
王牌乐华25B5是一款典型的CRT彩电,其开关电源通常采用以TEA2260/TEA2261或STR-S6709等芯片为核心的并联型或自激式开关电源。
核心工作原理简述
要理解故障,先要明白它如何开机:
- 电源正常(待机状态):插上电源,开关电源工作,产生一个低电压的待机电压(通常是+5VSB),这个电压给CPU(微处理器)供电,CPU处于待机状态。
- 开机指令:按下遥控器或面板上的“电源”键,CPU接收到指令。
- 发出开机信号:CPU从其电源开/关控制脚(通常是
POWER ON脚)输出一个高电平(或从低电平变为高电平)的信号。 - 控制电源:这个开机信号被送到一个电源控制电路(通常是一个由三极管或可控硅组成的电子开关)。
- 主电源启动:电源控制电路接收到高电平信号后,导通,将待机电压或一个控制信号送到主电源的振荡/稳压/驱动电路,使其开始工作。
- 输出各组电压:主电源启动,输出+24V(行扫描供电)、+12V(伴音功放供电)、+180V(视放供电)等高电压。
- 整机工作:行扫描电路得到+24V电压开始工作,产生行脉冲,同时产生+12V、+9V等低压供给CPU和信号处理板,整机进入正常工作状态。
根据这个流程,“电源正常但不开机”的故障点可以锁定在以下几个环节:
故障分析与排查步骤
请务必在断电并释放高压后进行操作,特别是CRT彩电,阳极电压极高,非常危险!

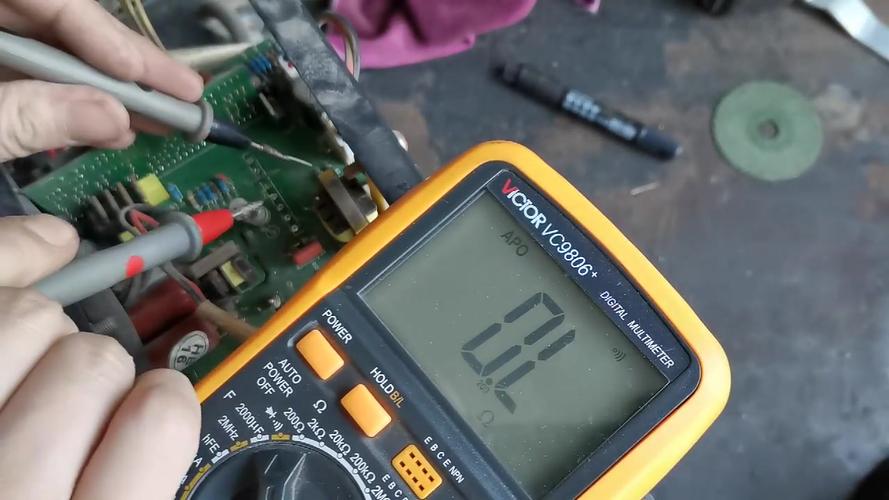

(图片来源网络,侵删)
第1步:确认“电源正常”的真正含义
这是最关键的一步,你所说的“电源正常”是指待机指示灯亮吗?还是用万用表测到了某个电压?
- 情况A:待机指示灯亮,但不按遥控器就亮,按了也没反应。 这说明+5VSB待机电压是有的,CPU可能已经供电,但无法发出开机指令。
- 情况B:待机指示灯不亮,但测量开关电源有+5VSB电压输出。 这可能是指示灯电路本身故障,但CPU可能没有供电,或者已经损坏。
操作:
- 找到主板上CPU的供电脚,通常是VDD或VCC,电压一般为+5V,测量这个电压是否正常且稳定。
- 如果CPU供电不正常,检查供电相关的滤波电容、稳压块(如有)是否损坏。
- 如果CPU供电正常,说明CPU本身可能没有工作,需要检查其复位和晶振电路。
第2步:检查CPU的工作条件(三要素)
CPU要工作,必须满足三个基本条件:供电、复位、时钟。
- 供电:已在第1步检查。
- 复位:CPU上电瞬间需要一个低电平复位信号,然后变为高电平,CPU才开始工作,查找复位引脚,通常标记为
RESET或RST,开机瞬间用万用表测量此脚电压,应有从低到高的跳变,如果一直为低电平,可能是复位电路的电容漏电或复位芯片损坏。 - 时钟:CPU需要晶振提供稳定的时钟脉冲才能运行程序,查找晶振,通常为8MHz或4MHz左右。
- 测量电压:晶振两脚应有微弱的电压(如0.5V-1.5V)。
- 测量波形:用示波器观察晶振两脚应有非常漂亮的正弦波或方波。注意: 万用表无法测出晶振是否起振,这是最常见也最容易被忽略的故障点之一,如果晶振停振,CPU“大脑”不转,自然无法发出任何指令。
第3步:检查CPU的开机控制信号
这是针对“电源正常但不开机”的核心排查。
- 找到CPU的
POWER ON脚:查阅该型号的图纸或通过经验判断,通常是一个I/O口,在待机时为低电平(0V),开机时变为高电平(如3.3V或5V)。 - 测量该脚电压:
- 待机状态:电压应为低电平。
- 按下遥控器/面板键时:电压应立即跳变为高电平。
- 分析结果:
- 如果按开机键时,此脚电压有高电平跳变:说明CPU已经发出了开机指令,问题出在CPU的外部执行电路(即第4步)。
- 如果按开机键时,此脚电压没有任何变化:说明CPU本身或其按键扫描电路有问题。
第4步:检查CPU的开机指令执行电路
如果CPU发出了高电平开机信号,但电源没反应,问题就在这里,乐华25B5的执行电路通常有两种形式:
形式A:三极管控制电路(最常见)
- 原理:CPU的
POWER ON脚通过一个电阻连接到一个NPN三极管的基极,CPU输出高电平时,三极管导通,集电极电压被拉低,这个集电极的低电平再去控制电源厚膜块或光电耦合器,使主电源启动。 - 排查:
- 找到这个控制三极管(型号常见为S8050, C1815等)。
- 测量其基极电压:按开机键时,应有约0.7V的电压。
- 测量其集电极电压:按开机键时,电压应从待机时的高电平(如+5V或+12V)变为0.3V以下(低电平)。
- 如果基极电压正常,但集电极电压不变,说明三极管损坏(开路)。
- 如果基极电压没有变化,检查连接CPU和三极管之间的电阻是否开路。
形式B:可控硅控制电路
- 原理:CPU的
POWER ON脚触发一个可控硅导通,将待机电压引到主电源的启动脚。 - 排查:
- 找到可控硅(通常为小塑封,三脚)。
- 测量其控制极和阳极电压,按开机键时,控制极应有触发电压,可控硅应导通。
- 如果可控硅不导通,可能是其触发电路电阻开路或可控硅本身损坏。
第5步:检查主电源的启动电路和负载
如果执行电路也正常,但主电源就是不启动,问题可能出在:
- 主电源启动电路:
- CPU执行电路送来的信号,可能需要通过一个光电耦合器(PC817等)或直接送到电源厚膜块的使能脚/启动脚(如STR-S6709的①脚)。
- 检查这条通路上的光电耦合器是否损坏、限流电阻是否烧断。
- 负载短路保护:
- 这是非常重要的一点! 如果主电源的负载(特别是行输出电路)有严重短路,电源的过流保护电路会启动,阻止主电源输出电压,以保护电源和行管。
- 排查方法(假负载法):
- 断开主电源给行输出级的供电(通常是+24V供电线)。
- 在+24V的输出端接上一个假负载,比如一个汽车灯泡(24V/21W)或一个大功率水泥电阻(如10Ω/30W)。
- 再次开机,测量假负载两端是否有+24V电压输出。
- 如果此时电源能正常启动,输出+24V,则100%是行输出电路存在短路故障,重点检查行管、行逆程电容、行偏转线圈、S校正电容等是否击穿。
- 如果接假负载后依然不开机,则问题仍在电源本身,可能是电源厚膜块内部不良、其外围的振荡电路、稳压电路故障。
总结与维修流程
根据以上分析,建议按照以下逻辑顺序进行排查:
- 安全断电,给机器放电。
- 上电测量:确认CPU的VDD供电(+5V)是否正常。
- 检查CPU三要素:
- 复位电路。
- 晶振是否起振(用示波器)。
- 追踪开机信号:
- 按下开机键,测量CPU的
POWER ON脚是否有高电平输出。
- 按下开机键,测量CPU的
- 根据第4步结果,分叉排查:
- CPU有输出 -> 检查执行电路(三极管/可控硅)是否正常工作。
- CPU无输出 -> 检查按键矩阵电路、CPU本身或其时钟/复位电路。
- 如果执行电路正常 -> 断开行负载,接假负载,判断是电源自身问题还是行负载短路问题。
- 接假负载后正常 -> 修行输出电路(换行管、查周边)。
- 接假负载后仍不正常 -> 修主电源(查厚膜块、光耦、稳压电路等)。
常见故障元件总结
根据乐华25B5的电路特点,以下元件损坏率较高:
- CPU及其周边:晶振(停振)、CPU供电滤波电容(失容)、复位电容(漏电)。
- 开机控制三极管:被击穿或开路。
- 行输出电路:行管(C5102, BU2508DF等)、行逆程电容(容量变小或击穿)、S校正电容。
- 电源厚膜块:如STR-S6709,性能不良或损坏。
- 光电耦合器:如PC817,老化或损坏,导致稳失控。
希望这份详细的指南能帮助你顺利排除故障!维修电子设备,安全第一,逻辑清晰,耐心测量,问题总会解决的。
