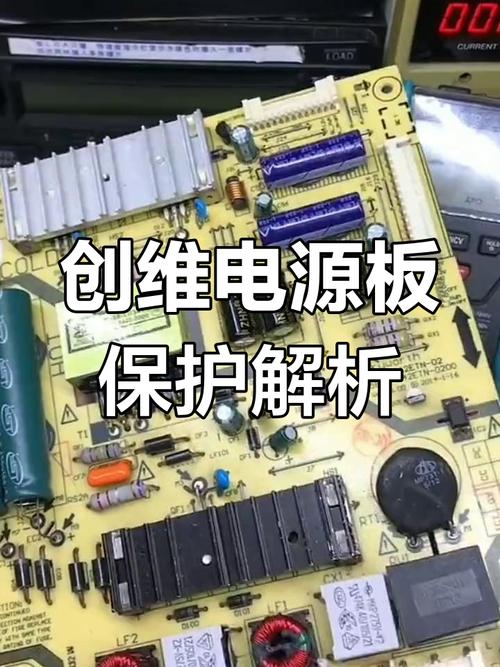

创维 32M11HM 电源板检修指南

重要安全提示：

1. 断电操作：在进行任何检修前，务必拔下电视电源线，并等待至少5-10分钟，让高压电容充分放电。
2. 使用隔离变压器：电源板部分电路在断电后仍可能带有高压，强烈建议使用隔离变压器进行维修，以确保人身安全。
3. 专业工具：万用表是必备工具，最好有数字万用表，示波器能提供更精确的波形分析，但非必需。
4. 元件温度：检修时注意触摸电阻、电容等元件，判断是否有异常发烫。

第一步：故障现象初步判断

根据电视的具体表现,大致判断故障范围：

第二步：外观与初步检查

1. 目视检查：

   • 保险丝：检查电源板上的保险丝（通常在AC输入端附近），如果保险丝熔断，说明后级电路存在严重短路。切勿直接更换大电流保险丝！
   • 电容：检查所有电解电容，看是否有鼓包、漏液、顶部凸起的现象，这是电源板最常见的故障点之一。
   • 电阻：检查是否有明显烧焦、发黑或裂开的电阻。
   • IC和三极管：检查PFC控制芯片、开关管、整流桥等是否有烧毁的痕迹。

2. 闻气味：闻一下电源板是否有焦糊味，这有助于快速定位烧毁的元件。

第三步：通电测压（关键步骤）

警告：此步骤有触电风险，务必小心！

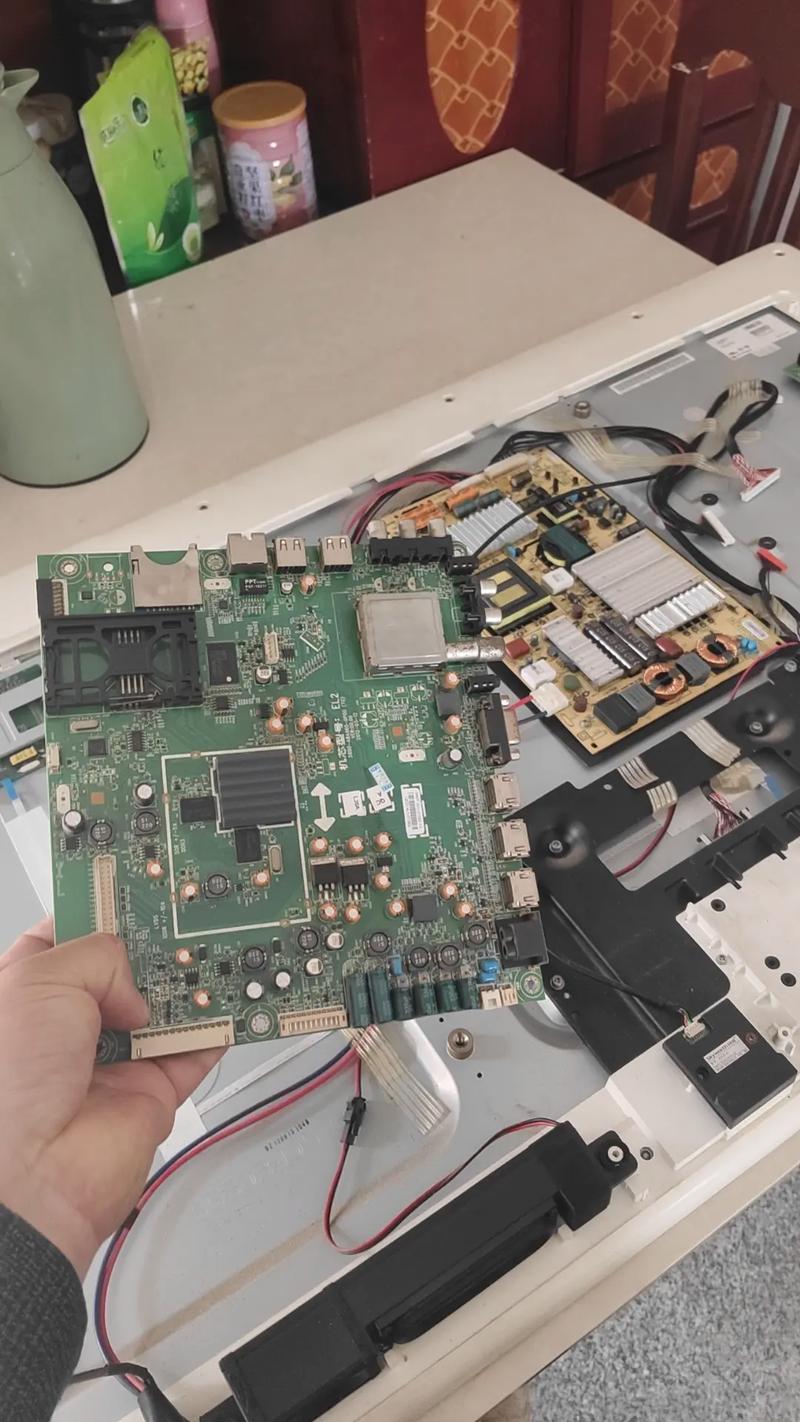

1. 准备：将电源板从电视上拆下，独立放置，如果条件允许，使用隔离变压器，准备一个假负载（用大功率水泥电阻或灯泡模拟+12V或+24V负载）。
2. 测量关键电压点：
   • PFC输出电压：正常工作时，PFC电路的输出电压应为约+380V-400V DC（市电220V输入时），如果此电压异常低（如+300V以下）或为0，说明PFC电路未工作。
   • 副电源+5VSB (Standby Voltage)：无论主电源是否工作，只要电源板接通AC电，+5VSB电压就应该正常，如果此电压为0，是导致电视“完全无反应”的常见原因。
   • 主电源输出电压：需要测量各组输出电压，如+24V（给背光板供电）、+12V（给主板等供电），这些电压通常由电源管理芯片（如OB2268, OB3312等）控制。

第四步：常见故障点与检修流程

根据测量的电压,我们可以进入针对性的检修。

故障A：保险丝熔断

1. 原因：后级电路存在严重短路。
2. 检修方法：
   • 断开PFC输出：找到PFC大电感（通常是一个很大的线圈）和主开关变压器（多个绕组的变压器），将它们与主电路板的连接断开（通常是断开连接器或焊开相关线路）。
   • 测整流桥：用万用表二极管档测量AC输入端的整流桥，看是否击穿短路。
   • 测PFC开关管和MOSFET：测量PFC电路中的开关管（通常是两个大功率MOSFET），看其D-S极是否击穿短路。
   • 测主开关管：测量主开关电源的开关管，看是否击穿短路。
   • 测副电源：如果以上都正常，检查副电源部分，特别是副电源的开关管和其初级电路。
   • 更换故障元件：找到击穿的元件（如整流桥、MOSFET），更换后再次测量，确认没有其他短路点后，再通电测试。

故障B：保险丝完好，但+5VSB无输出

1. 原因：副电源电路故障。
2. 检修方法：

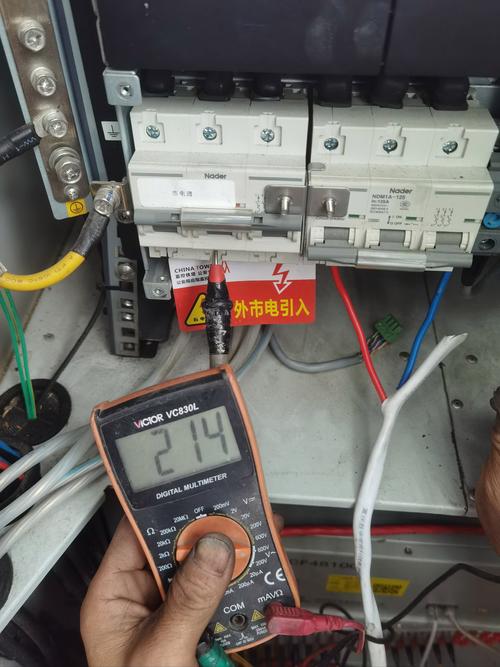

   • 测副电源AC输入：检查AC保险丝后是否有交流电。
   • 测副电源整流滤波：检查AC到DC的整流桥和滤波电容（通常是一个小容量的电解电容）是否正常。
   • 测副电源开关管/IC：检查副电源的开关管（如一个三极管或MOSFET）和其驱动电路是否正常，常见的副电源IC有VIPer12A/22A等，检查其供电、反馈脚电压。
   • 测反馈电路：检查副电源的稳压反馈电路（如光耦PC817和稳压IC TL431）是否工作正常，这是导致无输出的高频原因。

故障C：PFC输出电压异常（过低或为0）

1. 原因：PFC电路未工作。
2. 检修方法：
   • 测PFC驱动IC供电：找到PFC控制芯片（如NCP1653, L6562等），测量其VCC供电脚是否有正常的工作电压（通常在12V-18V）。
   • 测PFC驱动信号：用示波器或万用表测量PFC芯片的输出驱动脚（GATE），看是否有PWM脉冲输出，如果没有，检查芯片本身及其外围电路。
   • 测PFC过零检测信号：检查芯片的ZCD脚是否有正常的零点检测信号。
   • 测PFC大电容：检查PFC输出端的滤波电容是否失效或容量下降。

故障D：主电源输出电压异常或保护

1. 原因：主电源电路或负载问题。
2. 检修方法：
   • 断开负载测试：这是判断是电源板问题还是负载（主板/背光板）问题的关键。
     • 将电源板与主板和背光板的连接器全部断开。
     • 在主电源的+24V（或+12V）输出端接上假负载（一个24V/10W的灯泡）。
     • 通电测量输出电压是否恢复正常且稳定。
   • 如果电压恢复正常：说明故障在负载端，需要检查主板或背光板是否存在短路，导致电源板进入保护状态。
   • 如果电压仍然异常：说明故障在电源板本身。
     • 测主电源IC：检查主电源管理芯片（如OB2268, OB3312等）的供电、反馈、过流保护等引脚电压是否正常。
     • 测主开关管：检查主开关管是否损坏。
     • 测反馈电路：检查主电源的稳压反馈电路（光耦PC817和TL431）是否工作正常。

第五步：常见易损元件清单

对于创维32M11HM这类电视,以下元件是高发故障点：

1. 电解电容：重中之重！ 特别是PFC输出端的滤波电容（通常为400V/100uF左右）和主电源输出端的滤波电容（如+24V端的2200uF/25V），外观鼓包是直接更换的信号。
2. PFC开关管 (MOSFET)：型号通常为STP10NK60Z或类似参数，因工作在高电压大电流下，容易击穿短路。
3. 整流桥：位于AC输入端，容易因后级短路而烧毁。
4. 电源管理IC：如PFC芯片、主电源芯片、副电源IC等，外围元件问题可能导致其损坏。
5. 光耦 (PC817)：用于反馈隔离，是稳压环路的关键元件，性能下降会导致输出电压不稳。
6. 稳压IC (TL431)：与光耦配合，提供精确的基准电压，也是易损件。

总结检修流程

1. 安全第一：断电、放电、使用隔离变压器。
2. 观察：看保险丝、电容、电阻、IC是否有明显损坏。
3. 测压：通电测量PFC输出、+5VSB、主电源输出等关键电压。
4. 定位：根据电压测量结果，判断是保险丝问题、副电源问题、PFC问题还是主电源问题。
5. 分段：通过断开PFC或主电源输出，区分是电源板自身问题还是负载问题。
6. 排查：针对问题段路，从AC输入到DC输出，逐级测量，重点检查易损元件（电容、MOSFET、IC、光耦）。
7. 更换：更换确认损坏的元件，更换后务必再次仔细测量，确保电路正常。

如果您没有电子维修经验,建议将电源板或整机送到专业的维修点进行维修，因为电源板电路复杂，带有高压，操作不当有危险。
