TCLL32F3370B电源板故障，如何检测维修？

TCL L32F3370B是一款比较老款的32寸液晶电视，其电源板型号通常是 JSK3210-020 或 JSK3210-030，这是一个比较经典的“二合一”电源板，它集成了主电源（PFC+电源）和背光驱动（逆变器）两部分功能。

当这台电视出现故障时,问题很可能出在这块电源板上。

电源板常见故障现象

根据电源板功能的不同,故障现象可以分为以下几类：

完全无反应（“三无”）

• 现象描述：电视插上电后，按下遥控器或机身电源键，指示灯不亮，屏幕无任何显示，也听不到任何声音（无开机音）。
• 可能原因：
  • 保险丝熔断：这是最常见的故障之一，通常是由于后级电路（如PFC电路、副电源、桥堆等）存在严重短路导致。
  • 副电源电路故障：副电源负责在待机时产生+5V或+12V电压，给主板CPU供电，如果副电源不工作，主板就无法启动,自然就没有任何反应。
  • PFC电路或主电源电路故障：即使副电源正常，如果主电源电路无法工作,电视也无法开机。

指示灯亮但无法开机

• 现象描述：电视插上电后，电源指示灯亮（通常是红色或橙色），但按遥控器或电源键后，指示灯颜色不变或闪烁，屏幕不亮,也听不到开机声音。
• 可能原因：
  • PFC电路工作异常：PFC电路的作用是提升电压并稳定，如果PFC电路不工作或工作电压过低，主电源就无法产生正常的24V/12V电压,导致主板和背光板无法启动。
  • 主电源电路故障：主电源芯片或其外围元件损坏,无法产生主板和背光板所需的工作电压。
  • 待机控制电路问题：主板发出的开机信号（通常是高/低电平或PWM信号）未能正确送达电源板上的控制IC,导致电源板始终处于待机状态。

黑屏但有声音（背光不亮）

• 现象描述：电视能正常开机，能听到声音（有台声音或开机音效），但屏幕是黑的,用手电筒贴近屏幕可以看到非常暗的图像。
• 可能原因：
  • 背光驱动（逆变器）电路故障：这是电源板上的另一大常见故障,背光驱动部分负责点亮屏幕的LED灯条。
  • 高压供电问题：驱动背光的+24V或+12V电压（取决于设计）没有输出或电压过低。
  • 背光驱动IC（如OZ9926/OZ9928等）或其外围元件损坏：例如升压电感、采样电阻、MOS管、耦合电容等。
  • 背光控制信号（ON/OFF或PWM）问题：主板送来的背光开启信号没有到达或异常。

屏幕闪炼或亮一下就灭

• 现象描述：电视能点亮，但屏幕会不断闪烁，或者开机瞬间亮一下就黑屏,但声音可能正常。
• 可能原因：
  • 电源板带负载能力差：电源板上的滤波电容（特别是大容量电解电容）性能下降,导致电压不稳。
  • 过压、过流保护电路启动：电源板检测到输出电压过高、电流过大，或者背灯条存在短路,触发保护机制。
  • 背光驱动电路问题：升压电路不稳定，或灯条本身有损坏（但电源板问题更常见）。

故障排查与维修思路（适合有一定电子基础的用户）

⚠️ 重要安全警告：

• 电视机内部存在高压，即使断电后，大容量电容中仍储存有致命电荷，在维修前，必须对电源板上的大电容进行放电操作。
• 如果没有电子维修经验，强烈建议将电源板整个拆下，寻找专业的维修人员或直接更换新电源板,强行维修可能导致二次损坏或人身危险。

维修工具：

• 万用表（必备,最好有二极管档和电容档）
• 示波器（专业级,非必需但非常有用）
• 电烙铁、焊锡、吸锡器
• 热风枪（拆焊贴片元件用）
• 灯泡或假负载（用于测试电源）

排查步骤：

1. 外观检查：

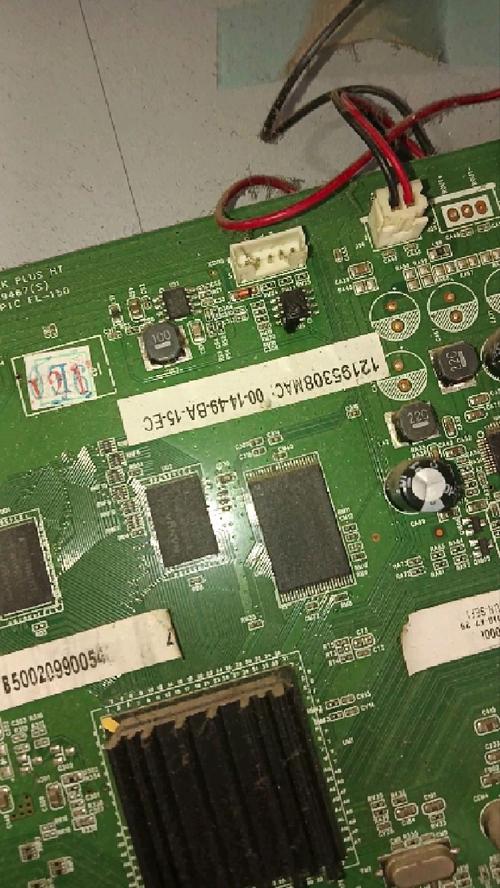

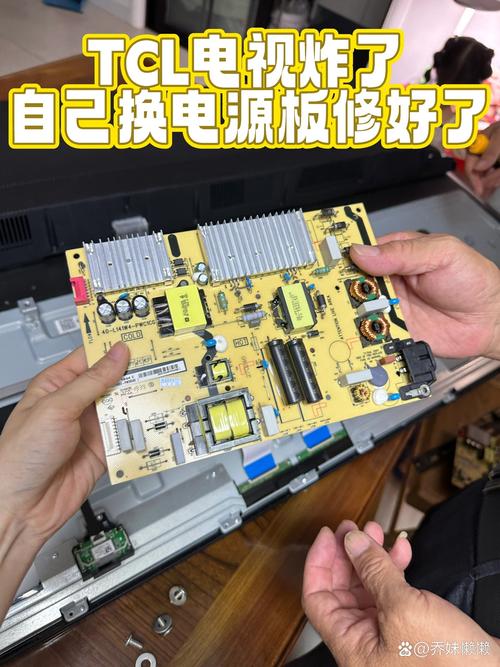

   （图片来源网络，侵删）
   • 观察电源板上的保险丝是否发黑、熔断，如果熔断，绝对不能直接换上新保险丝就通电！必须先找到短路原因。
   • 检查是否有明显烧焦的元件、鼓包或漏液的电容、炸裂的MOS管或IC。

2. 测量保险丝（F1）：

   • 保险丝完好：说明后级没有严重短路，重点检查副电源电路，测量副电源输出端（通常是+5V或+12V）是否有电压，如果没有，检查副电源的启动电阻、电源IC（如VIPer12A/22A等）、开关管等。
   • 保险丝熔断：说明存在严重短路，用万用表二极管档测量桥堆的四个引脚、PFC开关管、主开关管的三个引脚之间是否存在短路，如果某个元件击穿短路，需要更换并检查导致其损坏的周边元件（如驱动电阻、稳压二极管等）。

3. 待机电压测量：

   • 如果保险丝完好，通电测量电源板输出接口上的待机电压（通常是标有 STB 或 +5VSB 的焊点），正常情况下应该有稳定的+5V或+12V电压,这是判断副电源是否工作的关键。

4. PFC电压测量：

   • 如果待机电压正常，按开机键后，测量PFC大电容（通常是450V耐压的电解电容）两端的电压，正常情况下，应该从待机时的300V左右上升到380V-400V，如果电压不变，说明PFC电路未工作，需要检查PFC驱动IC、升压电感、采样电阻等。

5. 主电源输出电压测量：

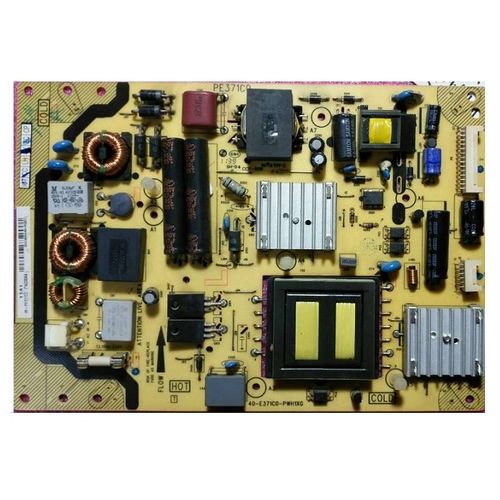

   （图片来源网络，侵删）
   • 如果PFC电压正常（约380V），再测量主电源的输出电压，如 +24V 和 +12V（根据接口定义），如果这些电压没有输出或过低，说明主电源电路故障，需要检查主电源IC、光耦、稳压电路等。

6. 背光驱动部分测量（针对黑屏有声音故障）：

   • 确认 +24V 或 +12V 供电正常。
   • 检查背光驱动IC的供电脚是否有电压。
   • 检查使能控制脚（通常标为 ON/OFF 或 EN）在开机时是否收到主板送来的高电平或低电平信号。
   • 检查亮度控制脚（通常标为 DIM 或 PWM）是否有信号。
   • 如果这些都正常，重点检查升压电路中的升压电感、采样电阻、MOS管、输出二极管以及滤波电容,这些是背光驱动部分的易损件。

最佳解决方案：更换电源板

对于大多数用户来说，自行维修电源板难度高、风险大，而且配件不一定好找。更换一块全新的或二手的电源板是最省时、省力、可靠的解决方案。

1. 确认电源板型号：

   • 拆下电视后盖，找到电源板，在板的角落或条码位置，会印有型号，JSK3210-020 或 JSK3210-030,购买时务必确保型号完全一致。

2. 购买渠道：

   • 电商平台：在淘宝、京东等平台搜索“TCL L32F3370B 电源板”或“JSK3210 电源板”，有很多商家出售，价格通常在50-100元人民币左右。
   • 专业维修店：当地的电视维修店通常也有现货或可以代购。

3. 更换步骤：

   • 断开电视所有电源。
   • 拆下后盖和主板,小心地将电源板从电视上取下。
   • 记住或拍照记录下所有排线和插头的位置,特别是连接主板的排线。
   • 将新电源板装上,并连接好所有排线。
   • 通电测试,确保电视能正常工作。

TCL L32F3370B的电源板故障主要集中在保险丝熔断、副电源失效、PFC电路不工作以及背光驱动损坏这几个方面，对于普通用户，最推荐的维修方式是直接更换同型号的电源板，这样既安全又能快速解决问题，如果您有电子维修基础,可以按照上述步骤进行逐步排查和维修。
