集成电路常见故障分析与处理核心内容概览
无论您找到哪份PDF,其核心内容通常会围绕以下几个方面展开，您可以对照这个框架来评估一份资料的质量。
第一部分：故障分类
-
按故障发生阶段:
- 生产制造阶段故障: 芯片设计缺陷、工艺偏差、材料问题、封装缺陷等。
- 使用阶段故障: 电应力过载、热应力过载、静电损伤、机械应力、电磁干扰等。
-
按故障性质:
- 逻辑功能故障: 芯片输出与预期逻辑不符（如与门输出为0而非1）。
- 参数性能故障: 芯片基本功能正常，但关键电气参数超出规格（如电压精度差、响应速度慢、功耗过高）。
- 灾难性故障: 芯片完全损坏，功能丧失（如烧毁、开路、短路）。
第二部分：常见故障机理
这是分析问题的核心,需要理解为什么会发生故障。
- 过电应力:
- ESD (Electrostatic Discharge): 静电放电，是芯片最“娇气”的敌人之一，会导致栅氧击穿或结击穿。
- EOS (Electrical Overstress): 电过应力，如电源电压反接、浪涌电压、工作电压超出最大额定值，会导致金属化电迁移、烧毁等。
- 过热:
- 热载流子效应: 在高温和高电场下，载流子能量增加，会损伤晶体管的栅氧层，导致参数退化。
- 电迁移: 大电流通过金属导线时，金属原子会随电子流动方向移动，导致导线变细（开路）或产生空洞（短路）。
- 闩锁效应: 在CMOS电路中，寄生PNPN结构被触发，形成低阻抗通路，导致大电流和局部高温，最终烧毁芯片。
- 时间相关介质击穿: 长期施加电压，即使低于额定值，也会导致栅氧化层缓慢退化，最终被击穿。
- 辐射效应: 主要用于航空航天领域，高能粒子会导致单粒子翻转（SEU, 软故障）或单粒子烧毁（SEB, 硬故障）。
- 机械应力: 封装过程中的应力、焊接热应力、PCB弯曲等，会导致芯片裂纹或焊点失效。
第三部分：故障定位与诊断方法
这是处理故障的“方法论”，通常由简到繁。
-
目视检查:
- 检查芯片表面是否有烧焦、裂纹、鼓包。
- 检查PCB板是否有虚焊、连锡、短路。
- 检查元器件是否有物理损伤。
-
离线测试:
- 万用表测量: 测量芯片各引脚对地电阻、电源引脚间的电阻，判断有无短路或开路。
- LCR表测量: 测量晶振、电容、电感的参数是否正常。
-

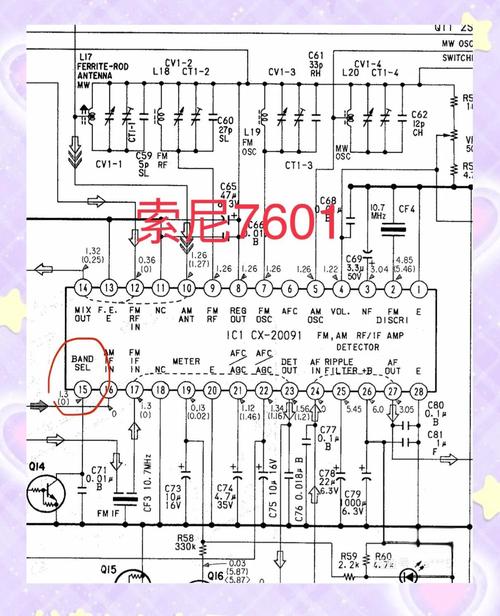

上电测试:
- 电源测量: 用万用表或示波器测量芯片电源引脚的电压是否稳定、纹波是否在允许范围内。这是最常见的故障点！
- 关键信号测量: 用示波器测量时钟、复位、数据/地址总线等关键信号，看波形是否正常（有无振荡、过冲、下冲）。
-
替换法:
用一个确认是好的同型号芯片替换怀疑有问题的芯片,如果系统恢复正常，则原芯片故障，这是最直接有效的方法之一。
-
隔离法:
将系统或电路分割成若干部分,逐步缩小故障范围，拔掉无关的模块，看问题是否依然存在。
-

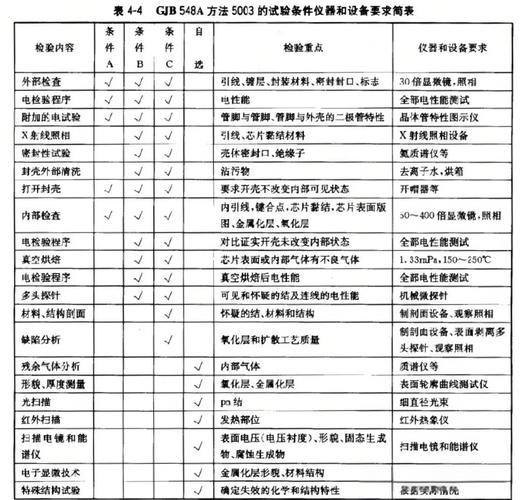

高级分析工具:
- 逻辑分析仪: 分析数字总线的时序和协议。
- 热像仪: 快速定位过热元器件。
- X-Ray 检测: 检查芯片内部或BGA焊球的开路、虚焊。
- 扫描电镜/聚焦离子束: 实验室级别的失效分析工具，用于观察微米/纳米级的物理损伤。
**第四部分：故障处理与预防措施
- 处理原则:
- 安全第一: 上电前务必检查电源电压极性和大小，防止EOS。
- 先外后内: 先检查外围电路（电阻、电容、电感、晶振），再怀疑芯片本身。
- 先静后动: 先检查静态直流参数，再检查动态交流信号。
- 预防措施:
- 设计阶段: 合理的PCB布局布线、电源和地的处理、ESD保护电路设计、散热设计。
- 制造阶段: 严格的SMT焊接工艺控制、ESD防护工作站。
- 使用与维护: 遵守ESD操作规范、避免过热环境、定期维护。
总结建议
- 如果您是初学者: 建议从数据手册和芯片厂商的应用笔记开始，结合一本基础的硬件维修教材，建立系统性的知识框架。
- 如果您是资深工程师: 可以直接查阅McPherson的《故障分析》和是德科技的白皮书，深入理解失效机理和高级调试技巧。
- 整合您的资源: 将找到的不同来源的资料（如数据手册的故障排查页、TI的应用笔记、CSDN的案例分析）整合成一个您自己的“故障分析手册”PDF，这将是最有价值的。
