TCL D48A620U灰屏故障怎么修？

第一步：初步判断与外部检查（安全第一）

在进行任何拆机操作之前，请务必进行以下检查，这可以解决一些简单的问题,并确保安全。

1. 检查电源与信号线：

   • 电源： 确认电源线插紧，插座有电,可以尝试换一个插座或用其他电器测试插座。
   • 信号源： 检查HDMI、AV线等是否插紧，尝试更换一根确认是好的信号线，并连接到其他设备（如电脑、机顶盒）上，看是否能正常显示,尝试切换电视的信号源输入。

2. 检查遥控器与按键：

   • 遥控器： 换新电池，确保遥控器没有故障，尝试用遥控器调出菜单（MENU键），如果菜单能正常显示，说明电视的基本控制系统是好的,问题可能出在信号处理或图像驱动部分。
   • 物理按键： 按一下电视机身上的“菜单”键,同样是为了确认菜单是否能弹出。

3. 观察故障现象细节：

   • 是完全灰屏还是黑屏？ 如果是完全的、均匀的灰色或白色，基本可以确定是背光亮，但无图像信号，如果是完全的黑色,则可能是电源板或主板问题。
   • 屏幕是否有微弱图像？ 在光线较暗的环境下，仔细观察屏幕，看能否看到非常暗淡、几乎看不清的图像轮廓，如果有，这通常指向背光驱动板（LED Driver）或背光灯条的问题。

第二步：进入工厂菜单（核心诊断步骤）

这是判断故障根源最关键的一步，工厂菜单可以绕过正常的信号输入,直接测试屏幕和驱动板。

进入方法（适用于TCL D48A620U系列）：

1. 确保电视处于待机状态。
2. 使用遥控器，依次按下以下按键：音量+ -> 频道- -> 电源。
3. 注意： 按下电源键后，电视不会立即开机，而是会进入工厂菜单模式，如果操作成功，屏幕上会显示一些彩色的测试图案、信息（如软件版本、硬件版本等）和一些调试选项。

在工厂菜单中观察和判断：

1. 如果工厂菜单正常显示（有彩色图案和文字）：

   • 主板（Main Board）基本正常，因为工厂菜单的图像是由主板内部生成的,能正常显示说明主板处理图像信号并将其发送到了下一级。
   • 问题范围： 故障很可能出在T-CON板（时序控制板）或者屏线（连接主板和T-CON板的排线）上,这是最常见的情况。

2. 如果工厂菜单也无法显示，依然是灰屏或黑屏：


   （图片来源网络，侵删）
   • 问题出在T-CON板或液晶屏本身，因为主板生成的工厂菜单信号没能被T-CON板正确处理并驱动液晶屏。
   • 问题范围： T-CON板故障 或 液晶屏损坏。

第三步：拆机与部件排查（需要一定动手能力）

如果通过工厂菜单判断出问题范围,下一步就是拆机检查。

⚠️ 安全警告：

• 断电操作！ 在拆机前，务必将电视电源线拔掉，等待至少10-15分钟,让内部电容充分放电。
• 防静电！ 维修时最好佩戴防静电手环,避免静电击穿电子元件。
• 记录！ 拆卸螺丝和连接线时，拍照或做好记录,方便还原。

主板正常，怀疑T-CON板或屏线

1. 拆开电视后盖： 拧下后盖的所有螺丝,小心取下后盖。
2. 找到主板和T-CON板：
   • 主板： 通常体积较大，上有多个接口，连接着电源板、屏线、信号输入线等。

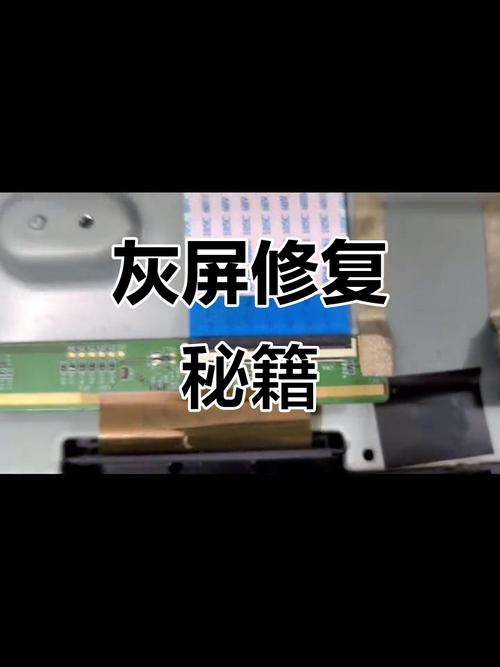

   • T-CON板： 通常位于屏幕下方，通过一条或多条扁平的屏线连接到主板，它是一个较小的电路板，上面写着T-CON、TIMING CONTROL等字样。
3. 检查屏线：
   • 重新插拔： 将连接主板和T-CON板的屏线两端都拔下来，仔细检查接口是否有针脚弯曲、氧化或脏污，用橡皮擦或酒精棉片轻轻擦拭金手指部分，然后用力插紧,确保插到底。
   • 检查屏线本身： 检查屏线是否有明显的折痕、压扁或破损，特别是弯曲的部分,容易断裂。
4. 更换T-CON板：
   • 如果屏线检查无误，那么大概率是T-CON板损坏了。
   • 购买配件： 在网上搜索电视的完整型号 "D48A620U"，找到匹配的T-CON板，注意T-CON板通常有多个版本,购买时一定要看清楚屏幕型号和板子型号是否一致。
   • 更换： 将旧的T-CON板拆下，换上新的，然后重新插好屏线，装回电视,测试。

工厂菜单也不显示，怀疑T-CON板或液晶屏

这种情况和情况一的排查步骤类似,但需要更进一步的判断。

1. 检查并重新插拔屏线（同上）。
2. 更换T-CON板（同上）。 这是成本最低的尝试方法，如果换了新的T-CON板后，工厂菜单恢复正常,那么问题解决。
3. 判断液晶屏：
   • 如果更换了T-CON板后问题依旧，那么很大概率是液晶屏本身损坏了。
   • 液晶屏损坏的表现： 通常表现为竖线、横线、花屏、大面积色块、屏幕某个区域不亮等，单纯的灰屏（无任何图像）由屏损坏引起的情况相对较少,但并非不可能。
   • 维修成本： 更换液晶屏的成本极高，通常接近甚至超过一台新电视的价格，如果确认是屏损坏，建议直接考虑更换新电视,维修价值不大。

怀疑背光驱动板（LED Driver）

如果第一步中观察到屏幕有微弱图像,那么需要重点检查背光系统。

1. 找到背光驱动板： 通常在屏幕的边缘，连接着电源板和屏幕背光条,它负责将主板送来的信号转换为驱动LED灯条的高压电。
2. 检查背光驱动板：
   • 外观： 检查板上是否有明显的元件烧毁、鼓包电容（电容顶部鼓起是损坏的典型标志）。
   • 输出电压： 如果有万用表，可以测量其输出到背光条上的电压是否正常（这个电压通常在几十伏到一百多伏不等，具体看型号，非专业人员不建议轻易测量）。
3. 更换背光驱动板： 如果怀疑是背光驱动板问题，直接更换一个新的板子是唯一的方法，同样,需要根据电视型号购买匹配的配件。

第四步：寻求专业帮助

如果您不具备以上拆机和维修的能力，或者尝试后问题仍未解决,请务必寻求专业帮助。

1. 联系TCL官方售后： 拨打TCL官方客服热线，或通过其官网/微信公众号寻找附近的官方维修点，这是最稳妥的选择，虽然可能费用稍高,但配件和技术都有保障。
2. 寻找当地专业电视维修店： 选择信誉好的维修店，向他们描述您已经做过的初步判断（特别是工厂菜单的情况）,可以帮助他们更快定位问题。

总结与维修优先级

根据经验，TCL D48A620U灰屏故障的维修优先级建议如下：

1. 首选检查/更换：T-CON板，这是灰屏故障中最常见的罪魁祸首,成本相对较低。
2. 其次检查：屏线，重新插拔和清洁屏线是零成本的尝试,有时能解决问题。
3. 再次检查：背光驱动板,适用于有微弱图像的情况。
4. 最后考虑：液晶屏，成本过高,通常不推荐维修。
5. 外部检查和工厂菜单诊断是关键,能帮您避免盲目更换昂贵的部件。

希望这份详细的指南能帮助您解决问题！
