第一部分：LA76810 芯片与机芯简介
在开始检修前，我们需要了解“敌人”是谁。
（图片来源网络，侵删）
-
LA76810 是什么？
- 它是 康佳（Konka）公司 在21世纪初开发的一款 超级单片（Super Single Chip） 集成电路。
- “超级单片” 的意思是：它将电视机的 小信号处理电路（包括中放、解码、行场扫描、RGB处理等）高度集成到了 一颗芯片 内部。
- 这使得电路设计大大简化，外围元件减少，可靠性提高，成本降低,在当时的组装市场和品牌机中被广泛应用。
-
LA76810 机芯的核心特点：
- 高度集成：图像中频、伴音中频、视频解码、色度解码、行场振荡、同步分离、RGB矩阵等都在IC内部。
- 关键引脚：
- (11)脚 (IF IN)：图像中频信号输入端,这是判断信号是否进入芯片的关键点。
- (7)脚 (SIF IN)：伴音中频信号输入端（有时也用于伴音制式切换）。
- (5)脚 (AV/TV切换)：控制信号来源是TV还是AV。
- (50)、(51)、(52)脚 (R, G, B 输出)：三基色信号输出,连接到末级视放板。
- (38)、(39)脚 (行、场激励脉冲输出)：分别驱动行输出管和场输出IC。
- (32)脚 (行逆程脉冲输入)：用于行同步和字符中心定位。
- (18)脚 (遥控信号输入)：接收红外遥控器指令。
- 工作流程：高频头 -> 预中放 -> 声表面波滤波器 -> LA76810(11)脚 -> 内部处理 -> (50-52)脚输出 -> 显管末级视放。
第二部分：故障检修思路与通用流程
对于任何电视故障，遵循科学的检修流程是成功的关键，建议采用 “先易后难、先外后内、先电源后负载” 的原则。
观察与询问（“问诊”）
- 用户描述：电视出现什么故障？是 “三无”（无光栅、无图像、无声音），还是 “有光栅无图声”，或者是 “图像异常”（缺色、偏色、行场不同步等）？故障是突然出现的还是逐渐恶化的？
- 观察外观：保险丝是否熔断？有无明显烧焦、鼓包的电容？有无元件脱焊、虚焊？
电源电路检查（“心脏”检查）
电源是电视工作的基础，70%的“三无”故障都源于电源。

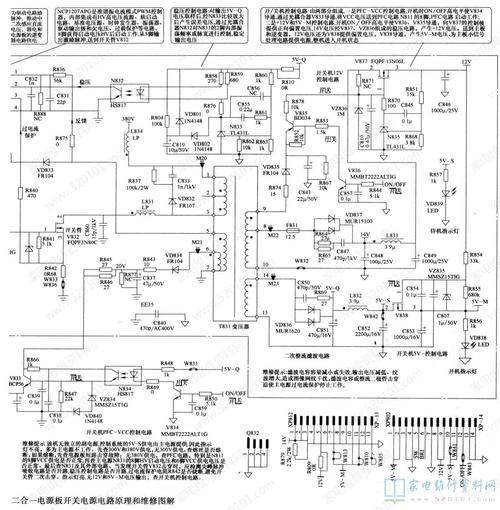

（图片来源网络，侵删）
-
保险丝检查：
- 保险丝熔断且发黑：说明后级存在严重短路，重点检查：
- 主电源滤波电容（通常容量很大，如220μF/400V）是否击穿短路。
- 市电整流桥 是否击穿。
- 开关管 是否击穿。
- 消磁电阻 是否短路。
- 行输出管 是否击穿（这会导致负载过重烧电源）。
- 保险丝熔断但透明：可能是瞬间电流冲击或保险丝质量问题。
- 保险丝完好：说明后级无明显短路,故障可能在电源本身或其负载。
- 保险丝熔断且发黑：说明后级存在严重短路，重点检查：
-
主电压输出检查：
- 开机测量电源板输出的 +B 电压（通常是 +135V 或 +145V，视设计而定）。
- 电压为 0V：说明电源未启动或进入保护，检查启动电阻、反馈电路、稳压IC（如TL431）、光耦等。
- 电压偏低：可能是负载过重（如行输出电路故障）或电源本身带载能力差。
- 电压正常：电源基本正常，故障转移到负载电路（行扫描、小信号处理等）。
光栅形成检查（“骨架”检查）
光栅是图像的载体,有光栅说明电源和行扫描电路基本工作正常。
-
检查灯丝：
（图片来源网络，侵删）- 打开后盖，观察显像管颈部的灯丝是否 亮。
- 不亮：检查灯丝供电电路（通常由行输出变压器提供6.3V AC），检查限流电阻是否开路、灯丝是否断。
-
检查加速极电压：
- 加速极电压通常在 300V ~ 800V 可调，如果电压过低，电子束无法轰击屏幕,会导致光栅暗或无光栅。
- 用万用表测量行输出变压器上加速极的电压调节端子。
-
测量末级视放板：
- 测量三个末级视放管（或IC）的 集电极电压（通常在 70V ~ 150V）。
- 如果电压异常低,可能是视放管击穿或其供电电路故障。
- 如果电压正常但光栅很暗，可能是 亮度通道 或 ABL（自动亮度限制） 电路有问题。
图像与声音检查（“灵魂”检查）
这是 LA76810 芯片核心功能的体现。
-
有无“雪花点”或“蓝屏”：
- 有雪花点：说明 LA76810 芯片内部的 行场扫描、显像管驱动电路 工作正常，故障在 公共通道（高频头到 LA76810(11)脚）。
- 无雪花点，出现蓝屏/黑屏：说明 LA76810 内部的 小信号处理部分（图像/伴音通道） 可能未工作或被静音，可能是 LA76810 本身故障,或其工作条件不满足。
-
信号流程追踪法：
- 从天线端开始：用万用表表笔或起子敲击高频头信号输入端，看屏幕有无干扰条纹或雪花点，若无，检查高频头供电（+5V, +32V）和I²C总线（SDA, SCL）电压是否正常。
- 检查 LA76810(11)脚：这是图像中频信号输入端，用示波器观察此处有无 “猫眼”波形（一个约38MHz的调幅波），若无波形，检查预中放管和声表面波滤波器（SAW）是否损坏。
- 检查 LA76810(7)脚：伴音中频输入，此处应有波形，若无,检查伴音吸收回路或制式切换电路。
关键检测点与常见故障点
针对 LA76810 机芯，有几个“命门”必须重点检查。
-
I²C 总线（SDA, SCL）：
- 位置：通常连接到 CPU（如 TMP87CK38N、ST6367 等）和 LA76810 的相关引脚。
- 重要性：这是 CPU 与 LA76810 之间的“通信线”，用于控制频道、音量、亮度、色度、制式等所有功能。
- 检测：
- 电压：正常时，SDA 和 SCL 线的电压在 4V ~ 5V 之间轻微摆动，如果电压被拉低到 0.5V 以下或固定在某个高电平,说明总线可能短路或挂载的芯片有故障。
- 波形：用示波器观察应有脉冲波形。
- 总线故障现象：所有功能失灵、遥控失灵、屏幕出现字符乱码或菜单无法退出、光栅异常等，这是检修的 第一优先级。
-
LA76810 的工作条件：
- (8)脚 (VCC)：芯片供电电压，通常为 +8V 或 +9V，此电压必须稳定,否则芯片不工作。
- (52)脚 (ABL)：自动亮度限制，此引脚电压异常（被拉得太低）会导致屏幕全黑。
- (18)脚 (REMOTE)：遥控信号输入,电压异常会导致失控。
-
常见易损元件：
- 电解电容：特别是电源滤波电容、行逆程电容、LA76810 的供电滤波电容，它们会因为老化、发热而导致性能下降，引起图像扭曲、S形失真、无规律关机等“疑难杂症”，这是 最常见 的故障点。
- 行输出管：工作在高电压、大电流下，是易损件之一,击穿会导致电源保护。
- 晶振：LA76810 外部的 4.43MHz 晶振损坏会导致无彩色。
- 预中放管：高频头和声表面波滤波器之间的“守门员”，性能下降会导致信号弱、雪花点多。
第三部分：典型故障检修案例
三无，保险丝熔断
- 分析：典型的电源或负载短路。
- 检修：
- 更换同规格保险丝。
- 断开 行输出级 的供电（通常是拔掉行输出变压器的某个供电插头或断开行管集电极）。
- 通电测主电压+B，如果电压恢复正常，说明故障在 行输出电路，重点检查行输出管是否击穿、行逆程电容是否失效、行包内部是否短路。
- 如果断开行输出后电压仍为0V，说明故障在 电源本身，检查整流桥、主滤波电容、开关管、启动电阻、稳压环路（光耦、TL431）。
有光栅，无图像，无声音，屏幕呈纯净白光或蓝屏
- 分析：信号通道中断,无雪花点说明小信号处理部分未工作或被静音。
- 检修：
- 重点检查 I²C 总线：测量 CPU 和 LA76810 的 SDA、SCL 引脚电压，如果电压异常（如低于1V），排查是否有短路到地，检查总线上的上拉电阻（通常是2.2kΩ或4.7kΩ）是否开路。
- 检查 LA76810(11)脚：用示波器看有无中频信号，若无,检查预中放管和声表面波滤波器。
- 检查 LA76810(8)脚：测量供电是否为+8V，若电压偏低或波动,检查其滤波电容是否失效。
- 检查静音电路：检查 CPU 的静音控制脚是否被误触发为低电平。
图像正常，但无伴音
- 分析：伴音通道故障。
- 检修：
- 检查扬声器是否损坏。
- 检查伴功放IC的供电。
- 检查 LA76810(7)脚的伴音中频信号。
- 检查 LA76810 的伴音制式切换引脚（如(6)脚）电压是否正确。
- 用示波器顺着音频信号路径（LA76810音频输出 -> 功放IC输入 -> 扬声器）逐级测量,找到信号中断点。
第四部分：检修工具与安全
-
必备工具：
- 万用表：测量电压、电阻、通断。
- 示波器：观察波形，是检修小信号电路的“火眼金睛”。
- 隔离变压器：非常重要！ 防止电视机因开关电源火线与零线接反而带电,造成触电危险。
- 维修备件：保险丝、行管、电解电容（特别是100μF/50V, 470μF/35V等常用容值）、常用三极管等。
-
安全注意事项：
- 断电操作：在更换元件或测量前，务必拔掉电源插头,并对大电容进行放电。
- 高压危险：显像管高压帽内有上万伏高压，非专业人员切勿触碰,行输出变压器也有高压。
- 防静电：焊接 CMOS 芯片（如CPU、LA76810）时，电烙铁要良好接地,或使用防静电烙铁。
检修 LA76810 组装机场，核心在于 掌握其信号流程 和 抓住关键检测点。
- 三无：先查电源,再查行扫。
- 无图声：先看有无雪花点，判断故障范围，重点追踪 IF(11)脚 和 I²C总线。
- 疑难杂症：重点排查 电解电容 和 I²C总线。
遵循科学的流程，善用工具，胆大心细，大部分故障都能迎刃而解,祝您检修顺利！
