创维29d98ht彩电黑屏故障怎么修？

创维29D98HT 黑屏故障排除指南

核心思路： 判断电视是“完全无光”还是“有光栅无图像”，因为CRT电视如果显像管及其供电系统正常，屏幕上至少会有一个暗淡的光栅，如果连光栅都没有，问题通常出在电源、行扫描或高压电路，如果有光栅但没有图像和声音，则问题多出在信号处理或中放/解码部分。

第一步：初步观察与安全检查 (非常重要！)

安全警告： CRT电视内部有高压电（数万伏），即使断电后，显像管阳极上仍会储存有致命的高压电，非专业人员强烈建议不要自行打开后盖维修，以免发生触电危险，如果必须检查,请务必先对高压进行放电。

1. 听声音：

   • 有“吱吱”声或“嗒嗒”声： 打开电视，仔细听，如果听到电源发出“吱吱”的叫声，通常是电源负载过重（如行输出电路短路）的保护性声音，如果听到“嗒嗒”声,可能是电源在尝试启动但失败。
   • 有正常的开机音乐和台号声： 这说明电源电路、CPU控制电路基本正常，问题很可能出在信号处理或显像管部分。
   • 没有任何声音： 说明电视根本没有启动，问题锁定在电源电路或CPU控制电路。

2. 看指示灯：

   • 指示灯亮起： 通常表示电源初级电路工作正常，如果指示灯颜色或状态有变化（如由红变绿）,也说明CPU已发出开机指令。
   • 指示灯不亮或闪烁： 表明电源未能正常工作。

3. 看屏幕：


   （图片来源网络，侵删）
   • 凑近屏幕仔细看： 在光线较暗的环境下，将脸贴近屏幕，仔细观察，如果能看到一个非常暗淡的、布满满屏的网状或栅格状的光，这叫“光栅”，这说明行扫描电路和高压电路工作正常，问题出在视频信号处理或显像管灯丝/加速极供电上。
   • 什么也看不到： 连最暗的光栅都没有，说明行扫描电路、高压电路或电源电路存在严重问题。

第二步：根据初步判断，进行针对性排查

有正常的开机声音和指示灯，但屏幕黑屏（有光栅或无光栅）

这种情况说明电源和CPU基本没问题,重点检查信号和显示部分。

A. 如果能看到暗淡的光栅（行扫描和高压正常）

1. 检查信号源：

   • 切换不同的信号源（如AV1、AV2、TV模式），看是否所有模式都黑屏，如果只是某个模式黑屏,可能是该接口的连接线或信号源设备问题。
   • 如果是TV模式黑屏，尝试自动搜台或手动搜台,看屏幕上是否有搜台条带。

2. 检查“黑电平”或“对比度”设置：


   （图片来源网络，侵删）

   有时用户误操作将对比度调到最低或开启了某种“屏保”模式，尝试使用遥控器上的“菜单”键，看是否能调出菜单，如果能，检查并调整“对比度”、“亮度”等设置。

3. 重点怀疑：视频信号处理电路

   • 这是“有光栅无图像”最常见的原因，电视接收到信号后，需要经过高频头、中放、解码、视放等一系列处理才能变成图像信号,送到显像管。
   • 可能故障点：
     • 高频头（调谐器）： 损坏,导致收不到任何电视信号。
     • 中放/解码集成电路： 这是信号处理的核心，如TDA8362/8363等型号的芯片，如果损坏,会导致无图像。
     • 视放板/末级视放： 负责将视频信号放大后驱动显像管的三个阴极，如果视放板工作不正常,会黑屏或色彩异常。
   • 专业判断方法： 维修人员会用示波器测量关键测试点的波形，如视频信号输出端、解码芯片的输入/输出端等,以确定故障范围。

B. 如果连光栅都看不到（行扫描或高压异常）

虽然电源有输出，但驱动显像管工作的“行扫描电路”或“高压产生电路”没有工作。

1. 检查行输出电路：

   • 行输出变压器（俗称“FBT”或“高压包”）是故障高发区，它可能内部短路，导致负载过重,使电源保护或行激励不足。
   • 可能故障点：
     • 行输出管： 击穿短路，这是最常见的故障之一,需要更换。
     • 行逆程电容： 失效或短路，导致行电流过大,烧坏行管。
     • 行输出变压器（FBT）： 损坏。
     • 行推动管和电阻： 提供行输出管所需的激励信号，如果损坏,行输出管就不会工作。

2. 检查显像管附属电路：

   • 灯丝电压： 显像管需要先点亮灯丝才能工作，用万用表测量灯丝两个引脚是否有正常的交流电压（通常是6.3V），如果灯丝不亮,自然黑屏。
   • 加速极电压（G2）： 这个电压负责将电子束从阴极拉出并加速，如果电压过低或没有，电子束无法到达屏幕，也会黑屏，这个电压通常是几百伏,需要用万用表的高压档测量。

完全没有开机声音和指示灯

这说明电源电路没有工作,或者CPU控制电路阻止了电源启动。

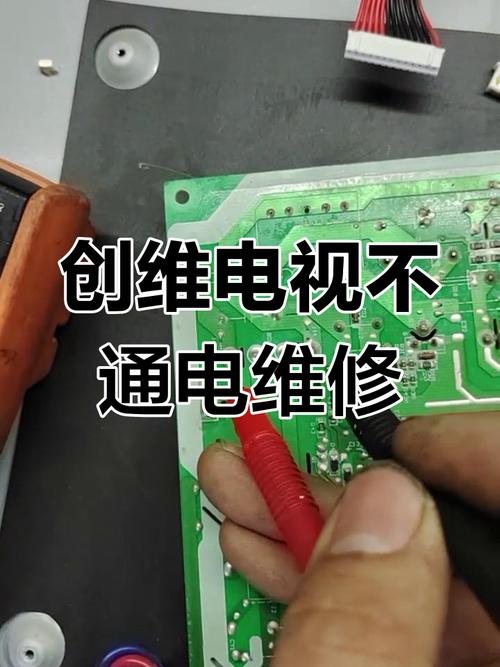

1. 检查电源板：

   • 保险丝： 这是最首要的检查点，打开后盖，找到电源板，找到保险丝（通常在电源输入端，是一个细玻璃管或绿色方块），如果保险丝熔断，说明电源初级电路存在严重短路。
     • 保险丝熔断： 不能直接更换！必须找到短路点，常见原因有：消磁电阻（PTC）短路、整流桥击穿、主滤波电容（大电解电容）击穿、开关管击穿等,需要逐一排查。
     • 保险丝完好： 说明初级电路没有硬性短路，问题可能是：
       • 电源启动电阻开路： 导致开关管无法启动。
       • 电源脉宽控制芯片（如UC384X系列）或其外围电路损坏。
       • 副电源电路故障。

2. 检查CPU控制电路：

   • 现代电视的开机指令由CPU发出，如果CPU自身工作条件不满足（如+5V供电、复位电路、晶振），它就不会发出开机指令,电源会一直处于待机状态。
   • 可能故障点：
     • CPU的+5V供电电压是否正常。
     • 复位电路是否正常工作。
     • 晶振是否起振。
     • 按键板或遥控器是否死机。 可以尝试断电后重新通电,或者检查按键板排线是否松动。

总结与建议

给您的最终建议：

1. 先自查： 仔细听声音、看指示灯、凑近屏幕看光栅,做好第一步的初步判断。
2. 检查外部： 确认不是信号源、连接线或遥控器设置的问题。
3. 寻求专业帮助： CRT电视的维修需要专业的电子知识和工具（如万用表、示波器），并且存在高压风险，如果以上简单的自查无法解决问题，最安全、最可靠的办法是联系专业的电视维修师傅，他们有经验和工具，可以快速定位故障点并进行修复,成本通常也比您自己摸索要低。
