美的电磁炉MC-EP201电阻故障怎么办？

电磁炉故障中，电阻损坏是非常常见的现象，但一个核心原则必须牢记：电阻损坏往往不是“病因”，而是“结果”，也就是说，通常是电路中其他元件（如IGBT管、整流桥、电容等）损坏，导致电流或电压异常，最终将电阻烧毁，如果只更换电阻而不找到根本原因,新换上的电阻会立刻再次被烧毁。

下面我将为你提供一个系统性的排查和维修指南。

第一步：安全第一，准备工具

在开始任何操作前，请务必断开电磁炉的电源，并等待内部高压电容完全放电（可以用带绝缘柄的螺丝刀短接电容两端进行放电）。

必备工具：

• 万用表（数字式最佳，具备电阻、二极管、电压、通断蜂鸣档）
• 电烙铁、吸锡器或吸锡线
• 螺丝刀套装
• 酒精、棉签（用于清洁电路板）

第二步：故障现象初步判断

不同的电阻损坏,会导致不同的故障现象：

1. 完全不通电，屏幕无反应，风扇不转：

   • 可能损坏的电阻： 通常是保险丝（F1），保险丝是电路的第一道防线，如果后级电路发生严重短路（如IGBT击穿）,电流剧增会瞬间熔断保险丝。
   • 其他可能： 电源部分的限流电阻、压敏电阻等损坏。

2. 报警代码显示：

   • 显示E0/E1/E2/E3/E4 (或类似代码，具体请查阅说明书)： 这些代码通常表示检测到异常，如无锅、锅具不符、传感器开路/短路、电压过高/过低等，如果排除了锅具和传感器问题，很可能是相关电路的取样电阻或滤波电阻损坏,导致单片机无法正确读取电压或电流信号。

3. 加热功率低，间歇性加热，或加热一会儿就停机报警：

   • 可能损坏的电阻： 驱动电路中的限流电阻、上拉/下拉电阻，或者电流检测电路中的取样电阻（通常是一个很小的、几毫欧到几十毫欧的电阻，贴片或卧式），这些电阻阻值变大或失效，会导致驱动信号减弱或检测信号不准,从而触发保护。

4. 特定功能失灵：


   （图片来源网络，侵删）
   • 如风扇不转、蜂鸣器不响等，可能与控制该功能的上拉/下拉电阻或限流电阻有关。

第三步：重点检查的电阻（针对MC-EP201）

虽然不同批次设计可能略有差异，但美的MC-EP201这类经典机型,电阻故障的高发区域主要集中在以下几个部分：

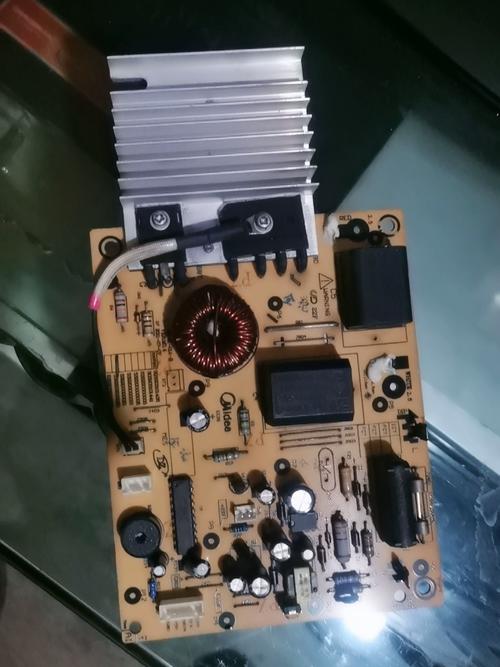

电源板部分（高压区，危险！）

• 保险丝（F1）：

  • 位置： 通常在交流电源输入端,是一个圆柱形的玻璃管。
  • 测量： 用万用表电阻档测量，如果阻值为无穷大（OL）,则已熔断。
  • 重要： 保险丝熔断，绝对不能直接更换！必须找到它熔断的原因,继续往下检查。

• 压敏电阻：

  • 位置： 并联在保险丝两端,是一个蓝色的或黄色的圆片状元件。
  • 作用： 防止电网电压瞬间过高（如雷击）损坏后级电路。
  • 测量： 正常时有一定阻值（通常为兆欧级），如果击穿短路，阻值会变为0或接近0,它短路是导致保险丝熔断的常见原因之一。

• 限流电阻（TH1/TH2 或其他标识）：

  • 位置： 在整流桥（四个二极管组成的方块）之前，通常是水泥电阻或绕线电阻,功率较大。
  • 作用： 上电瞬间限制浪涌电流。
  • 测量： 测量其阻值是否与标称值（如5Ω, 10Ω）严重不符，如果开路或阻值变大,会导致保险丝熔断。

• 整流桥（DB1）：

  • 位置： 一个四个引脚的方块。
  • 测量： 用万用表二极管档测量它的四个二极管是否正常，任何一个二极管击穿短路,都会导致保险丝熔断。

驱动及IGBT部分（核心故障区）

这是电阻损坏的重灾区，通常与IGBT管（一个带有三个引脚的大三极管）的损坏直接相关。

• IGBT管：

  • 测量： 这是必须检查的元件，用二极管档测量其三个引脚（G栅极, C集电极, E发射极），正常情况下，G-C和G-E之间应该是一个二极管的压降（约0.5V），C-E之间在未触发时应该是无穷大，如果C-E之间短路或阻值很小，IGBT已损坏。IGBT击穿是导致保险丝熔断和驱动电阻烧毁的最常见元凶！

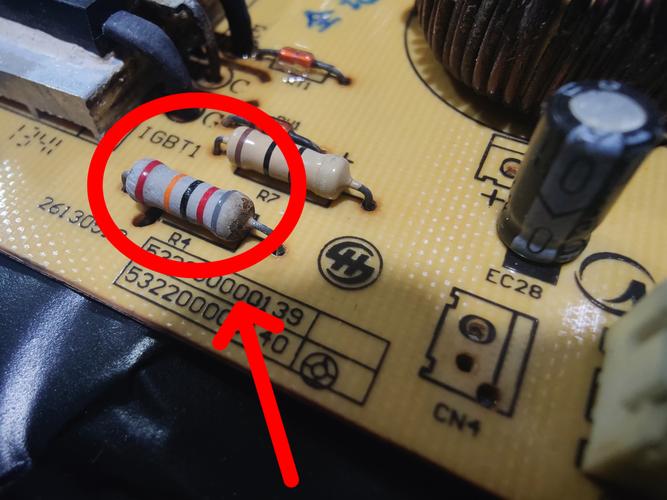

• 驱动电阻（Rxx，如R10, R20等，靠近IGBT和驱动芯片）：

  • 位置： 通常在IGBT的G极和驱动芯片（如TA8316S）的输出端之间,是小功率贴片电阻。
  • 作用： 限制驱动电流,保护IGBT的G极。
  • 测量： 阻值是否与标称值一致，这些电阻因为IGBT的异常电流而容易烧毁，如果它们损坏,更换后IGBT也必须一同更换。

• 上拉/下拉电阻（Rxx，靠近驱动芯片）：

  • 作用： 确保驱动芯片在没有信号时,IGBT处于可靠关断状态。
  • 测量： 阻值是否正常，失效可能导致IGBT误导通,从而炸机。

电流检测部分（导致报警代码）

• 电流取样电阻（RS或CS）：
  • 位置： 通常在电源主回路的负极地线附近，是一个阻值极小（如0.0001Ω即100微欧，或0.01Ω即10毫欧）的电阻，可能是铜线绕制的,也可能是大块的贴片电阻。
  • 作用： 检测通过线圈的电流,反馈给CPU进行功率控制和保护。
  • 测量： 这是万用表测量的难点，因为阻值太小，可以用万用表的通断蜂鸣档，好的电阻蜂鸣声会非常清脆且稳定，如果蜂鸣断断续续或阻值不为0，说明已损坏。这个电阻阻值变大是导致功率低、报警的常见原因。

电压检测部分（也导致报警代码）

• 分压电阻（Rxx，通常在高压电源+300V端和CPU之间）：
  • 位置： 通常由几个阻值较大的电阻（如100KΩ, 200KΩ）串联组成。
  • 作用： 将高电压（如+300V）分压后,送给CPU检测电网电压。
  • 测量： 测量每个电阻的阻值是否与标称值相符，任何一个电阻开路或阻值变大，都会导致CPU读取的电压错误,从而报电压过高或过低的故障代码。

第四步：维修步骤总结

1. 断电、放电： 确保操作安全。
2. 目视检查： 仔细观察电路板，寻找有无明显烧黑的痕迹、鼓包的电容、裂开的电阻。
3. 测量保险丝：
   • 如果保险丝断： 按照第三步的顺序，检查压敏电阻、整流桥、重点检查IGBT，找到损坏的元件并更换后,再更换保险丝。
   • 如果保险丝完好： 故障通常在低压控制部分，重点检查电流/电压检测电阻、驱动电阻、以及CPU本身。
4. 针对性测量： 根据故障现象，重点测量 suspect 的电阻网络（如驱动电阻、取样电阻、分压电阻）。
5. 更换元件： 确认损坏后，用电烙铁取下旧元件，焊上同型号、同参数的新元件。
   • 特别提醒： 更换IGBT时，必须同时更换其旁边的驱动电阻,并且最好使用原型号或参数完全一致的配件。
6. 上电测试（谨慎！）：
   • 所有修复完成后,不要立即装好外壳。
   • 可以先接上电源，但不放锅，按下开关，观察风扇是否转,是否有报警代码。
   • 如果正常,再放上合适的锅具进行测试。
   • 如果听到“滋滋”声或有焦糊味，立即断电，说明仍有短路,需要重新检查。

最后的建议

• 查阅图纸： 如果你能找到MC-EP201的电路原理图，维修将会事半功倍,网上可以搜索到一些爱好者分享的图纸。
• 没有经验，寻求帮助： 如果你对电子电路不熟悉，特别是高压部分，强烈建议不要自行拆修，以免造成二次损坏或发生危险,可以寻找专业的家电维修师傅。

希望这份详细的指南能帮助你定位并解决美的电磁炉MC-EP201的电阻故障问题！
