创维26S15HM 电源故障维修经验总结

机型与电源板概述

• 机型: 创维 26S15HM
• 电源板型号: 常见的型号有 GP06 或 GP08 等系列，虽然型号略有差异，但其核心设计思路和易损件基本一致，都属于反激式开关电源。
• 核心IC: 通常以 VIPer12A/22A 或 NCP1207 等电流模式PWM控制器为核心，配合MOSFET（开关管）工作。
• 工作原理: 220V交流电经过整流滤波后，通过开关变压器初级线圈，由PWM控制器驱动MOSFET进行高速开关，在开关变压器次级感应出不同电压，再经过整流、滤波、稳压后，为电视主板、背光板等提供各组直流电压（如 +24V, +12V, +5V, +5V_STB 等）。

常见故障现象及初步判断

1. 完全无反应，指示灯不亮


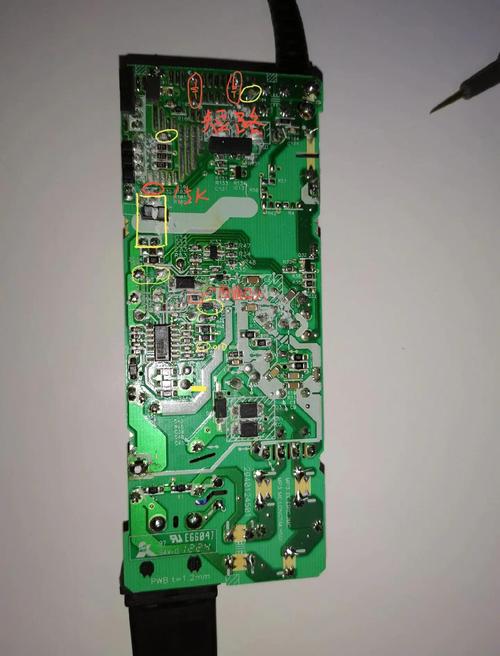

   （图片来源网络，侵删）
   • 原因: 通常是电源板完全无输出，问题集中在交流输入、PFC（功率因数校正）电路（如果有的话）、或主电源的启动电路。
   • 排查重点: 保险丝、整流桥、启动电阻、PWM控制器、MOSFET。

2. 红色指示灯亮，但无法开机（无+24V或+12V输出）

   • 原因: 电源板的副电源（待机电源）工作正常，能提供+5V_STB电压点亮待机指示灯，但主电源未能启动。
   • 排查重点: 主电源的PWM控制器、驱动电路、反馈电路（光耦）、过压/过流保护电路、以及+24V/+12V的整流滤波电路。

3. 指示灯亮，屏幕闪一下就黑，反复重启

   • 原因: 通常是保护电路动作，可能是电源板自身过压、过流保护，也可能是负载（主板或背光板）短路,导致电源进入保护状态。
   • 排查重点: 检查+24V、+12V输出端对地是否短路，检查反馈回路是否异常，断开负载,看电源板能否正常工作。

4. 屏幕有图像，但亮度很低，伴有“吱吱”叫声

   • 原因: 开关电源工作在欠频或间歇振荡状态，通常是负载过重，或者+24V/+12V整流滤波电容失效（容量下降）。
   • 排查重点: 检查+24V、+12V的滤波电容是否鼓包、失容,检查整流二极管是否性能不良。

维修流程与关键步骤

安全第一！ 维修开关电源前，务必将电视与市电完全断开，并对大滤波电容进行放电操作（用大功率电阻短接电容两端）,防止触电和损坏万用表。

第一步：目测与静态检查

1. 观察外观: 检查保险丝是否发黑、熔断,这是判断有无严重短路的第一步。
2. 检查元件: 仔细查看电源板上的电容、电阻、IC等元件有无明显烧焦、鼓包、裂痕或虚焊的地方，特别是+24V、+12V滤波电容,是高发故障点。

第二步：测量关键电压点

1. 测量大滤波电容: 保险丝完好时，通电（或使用隔离变压器）测量大滤波电容（C801或类似编号）两端的电压，正常应在 300V 左右（220V整流后的直流电压）。
   • 0V: 说明交流输入回路有问题（如保险丝熔断、限流NTC坏、整流桥坏）。
   • 300V正常: 说明问题在300V之后的DC-DC变换部分。

第三步：分段排查，缩小故障范围

情况A：保险丝熔断 (F801)

• 原因: 存在严重短路。
• 排查顺序:
  1. 用万用表二极管档测量整流桥（DB801）的四个二极管,有无击穿短路。
  2. 测量主开关MOSFET（Q801，通常是一个三极管形状的元件）的D-S极间是否击穿短路,这是最常见的短路故障点！
  3. 测量PFC电路的MOSFET（如果该板有PFC）是否击穿。
  4. 检查尖峰吸收电路（R8xx, C8xx, D8xx）有无短路。
• 维修: 更换损坏的元件后，切勿马上通电，建议在300V主滤波电容两端串联一个60W/220V的白炽灯泡作为假负载，如果灯泡闪烁一下后熄灭，说明电源已基本修复，如果灯泡持续发光，说明电路中仍有短路,需继续排查。

情况B：保险丝完好，但无300V电压

• 原因: 交流输入回路开路。
• 排查顺序:
  1. 检查电源线、保险管是否接触不良。
  2. 检查限流NTC热敏电阻（TH801）是否开路，这个电阻在开机瞬间电流大时会阻值变小，正常工作时阻值很小,开路后电路不通。
  3. 检查互感滤波器（L801）是否开路。
  4. 检查整流桥是否开路（较少见）。

情况C：保险丝完好，有300V电压，但无任何输出

• 原因: 电源未启动或启动后保护。
• 排查顺序:
  1. 检查启动电路: 测量PWM控制器（如VIPer12A的VCC脚）有无启动电压，启动电路通常由几个高阻值电阻（如R802, R803, 约1MΩ）从300V分压得到,这些电阻容易开路或阻值变大。
  2. 检查PWM控制器本身: 如果VCC脚有电压（约12-20V），但电源仍无输出，很可能是PWM控制器（VIPer12A/22A）内部损坏。
  3. 检查反馈电路: 这是维修的重点和难点。
     • 隔离光耦（PC801，如PC817）：检查其1、2脚和3、4脚是否正常，光耦损坏会导致反馈信号中断,电源保护。
     • 稳压IC（如TL431）：这是精密基准源，用于取样输出电压并控制光耦，测量其R、K、A三个脚电压是否正常，R脚应有约2.5V的基准电压。
     • 取样电阻: 检查从+24V或+12V输出端分压到TL431 R脚的电阻网络是否变值或开路。
  4. 检查主开关MOSFET: 如果驱动信号正常但MOSFET不工作,可能是MOSFET本身损坏。

情况D：有+5V_STB待机电压，但无+24V/+12V主电压

• 原因: 主电源未工作。
• 排查顺序:
  1. 检查主电源的VCC供电是否正常，待机5V通常通过一个继电器或三极管来控制主电源的VCC,测量主PWM控制器的VCC脚有无电压。
  2. 检查主电源的使能信号（EN），部分机型主板会送一个高/低电平来控制电源启动,测量相关控制三极管是否工作。
  3. 检查主电源的反馈回路（光耦、TL431、取样电阻）,与情况C类似。
  4. 检查+24V/+12V整流二极管和滤波电容。

关键元件及代换经验

1. 主开关MOSFET (Q801)

   • 常见型号: 2SK3562, 2SK2141, 2SK2645, STP15N60等。
   • 特性: 耐压通常在600V以上，电流约6-15A。
   • 代换: 只要耐压和电流余量足够，N沟道MOSFET一般都可以代换，安装时注意散热，并确保绝缘垫片完好。

2. PWM控制器

   • 常见型号: VIPer12A, VIPer22A, NCP1207等。
   • VIPer系列: 内置MOSFET驱动，损坏率极高，代换时注意型号，VIPer12A和22A可以直接代换,但功耗不同。
   • NCP1207: 需外接MOSFET,驱动电路稍复杂。

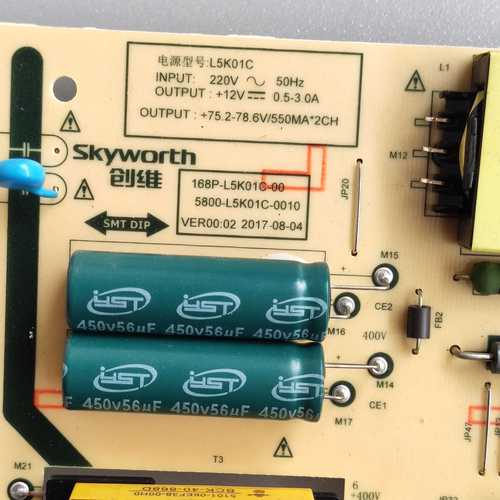

3. 大滤波电容 (C801)

   • 规格: 通常为 400V, 82μF ~ 120μF。
   • 维修: 容量下降会导致电源带不起负载，发出“吱吱”声,建议用同规格或耐压更高的新品更换。

4. +24V/+12V滤波电容

   • 规格: 如+24V组通常是 35V, 470μF ~ 1000μF 的低ESR电解电容。
   • 维修: 这是最高发故障点！鼓包、漏液是明显特征，即使外观正常，如果电源工作异常，也应优先考虑更换，建议使用质量好的品牌电容，如红宝石、尼吉康、三洋等。

5. 整流桥

   • 代换: 可以用四个独立的快恢复二极管（如FR107, FR307）搭接,也可以直接更换同型号的整流桥模块。

6. 光耦 (PC817)

   • 特性: 通用线性光耦，非常便宜，是反馈回路的“眼睛”。
   • 维修: 损坏率较高,是排查反馈问题的首要怀疑对象。

维修心得与技巧

1. 先看后量: 动手前先仔细观察,很多问题一目了然。

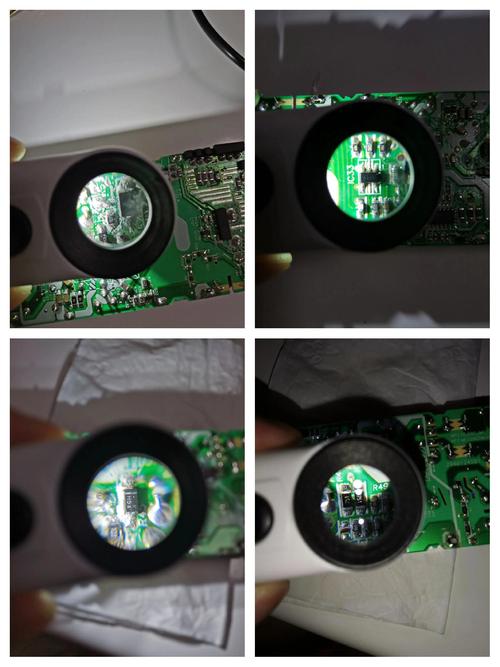

2. 先软后硬: 先检查虚焊、假焊，再考虑元件损坏,可以用放大镜观察IC引脚和焊盘。
3. 先易后难: 先换保险丝、电容等易损件,再动核心IC。
4. 假负载法: 在主滤波电容上串联灯泡,是判断电源是否短路或保护的最安全有效方法。
5. 对比测量: 如果手中有同型号的好的电源板，用万用表测量关键点的对地电阻和电压,可以快速定位故障。
6. 注意虚焊: 创维部分电源板存在设计或工艺问题，长时间工作后某些元件（如大功率电阻、IC）引脚容易虚焊,补焊一下往往能解决疑难杂症。
7. 总结规律: 对于这款机器，VIPer12A/MOSFET/24V电容是“死亡三件套”,维修时可以重点检查这三项。

希望这份经验总结能对您维修创维26S15HM电源故障有所帮助，维修是实践性很强的技术，多动手、多思考、多总结，才能不断提高,祝您维修顺利！
