三星bn44-00265a故障如何检修？

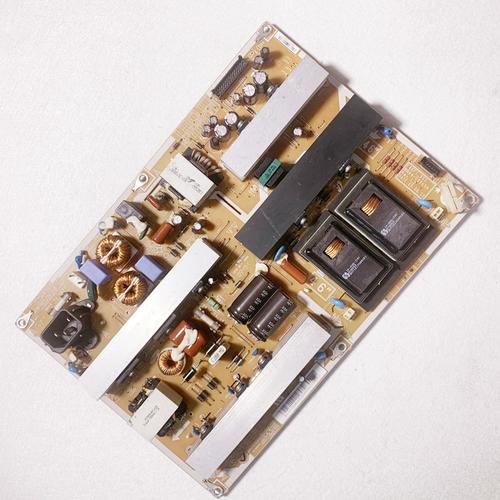

先认识主板：BN44-00265A

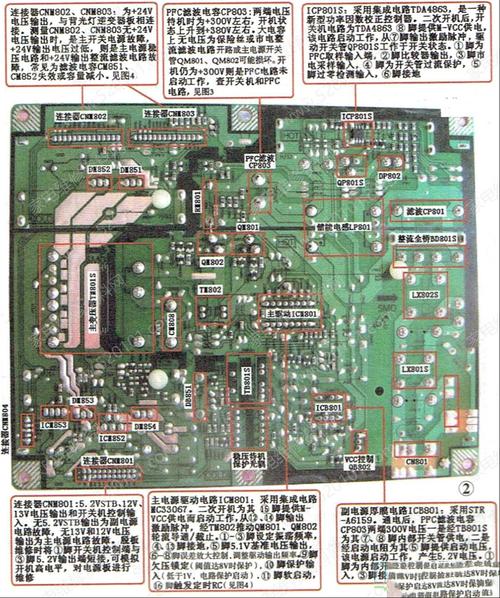

在开始检修前,先要了解这块主板的核心功能区域：

1. 电源部分: 包括PFC（功率因数校正）电路和主电源电路，负责将220V交流电转换为电视各部分所需的各种直流电压（如+12V, +5V, +3.3V, +19V等）。
2. 主板核心: 主要由主芯片（SoC）、内存、闪存（存放固件）组成，是电视的“大脑”。
3. 信号输入/输出: 包括HDMI、USB、天线接口、AV接口等,负责处理外部信号。
4. 背光驱动: 通常集成了一路或多路背光驱动电路（有时也叫LED背光驱动板，但此主板是集成的）,负责点亮屏幕的LED灯条。
5. 按键/红外接收: 连接电视的物理按键和红外接收头。
6. 屏供电接口: 连接屏幕的LVDS或TCON排线,为屏幕提供图像信号和供电。

常见故障现象及检修思路

检修电视主板，安全永远是第一位的，在通电测试前，务必仔细检查有无明显烧毁、鼓包、虚焊的元件，以及有无异物和进水痕迹，准备好万用表、示波器、隔离变压器（强烈推荐使用）等工具。

故障现象一：完全无反应，指示灯不亮

这是最常见也最基础的故障，指插上电源后，电视没有任何反应，电源指示灯不亮,按遥控器或机身按键也无任何声响。

检修思路：

1. 检查电源输入：


   （图片来源网络，侵删）
   • 用万用表交流档测量电源线两端是否通电。
   • 检查电源插座是否正常。
   • 关键一步：使用隔离变压器，将电视与市电隔离,确保维修安全。

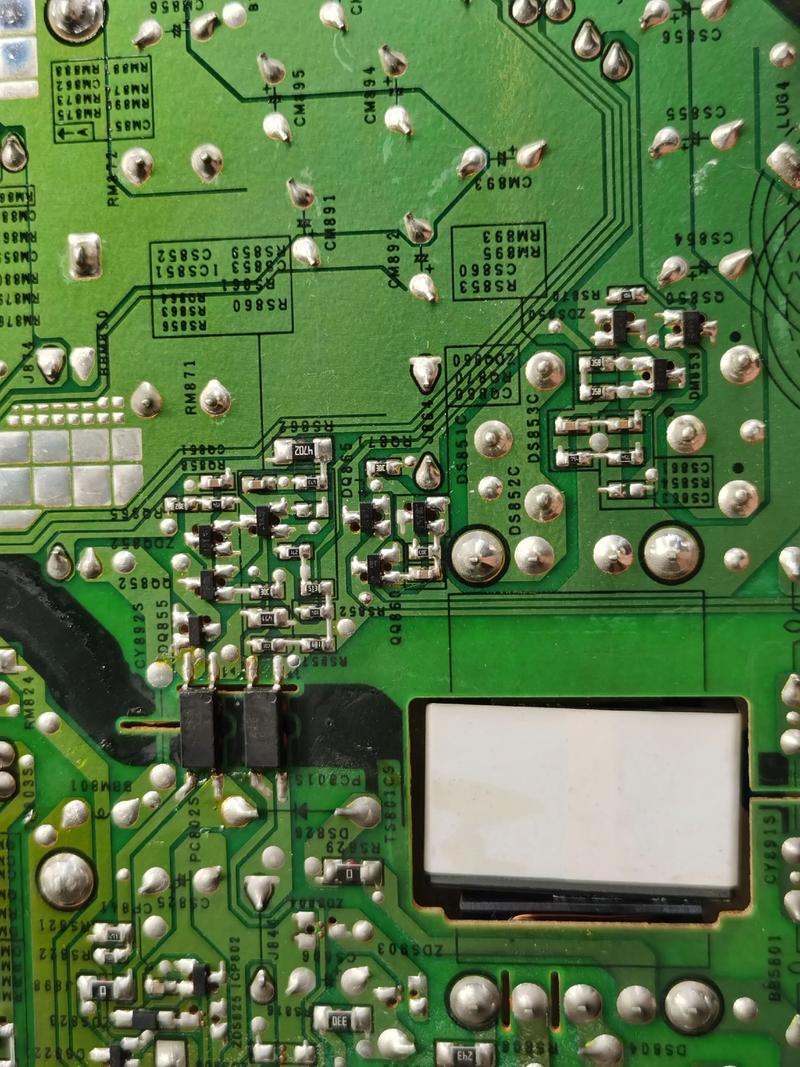

2. 检查主板保险丝：

   • 断开电源，找到主板上的保险丝，通常标有 F901 或类似字样,是一个玻璃管或绿色方块。
   • 用万用表电阻档或二极管档测量其通断。
   • 如果保险丝熔断： 绝对不能直接更换！这表明后级电路存在严重短路，必须先排查短路点。
     • 重点排查对象：
       • PFC电路的MOS管（Q901）： 这是最高发的短路点，测量其D-S极电阻，若接近0欧,则已击穿。
       • 主电源的整流桥（BR901）： 检查是否击穿。
       • 主电源的开关管（Q902, Q903等）： 检查是否击穿。
       • PFC大电容（C905, C906）： 检查是否鼓包或漏液。
       • 抗浪涌NTC热敏电阻（TH901）： 有时也会短路。
     • 维修方法： 找到击穿的元件后，更换。必须检查与这些管子并联的电阻（R909, R910等）和驱动电路是否正常，否则换上新管子会再次立即烧毁，更换后，再逐一排查其他短路元件,确保没有遗漏。

3. 如果保险丝完好：

   • 测量电源板上的 PFC大电容（C905/C906） 两端电压，正常情况下，插电后（不按开机键）应有约 300V 的直流电压，如果没有,说明前级整流滤波电路有问题。
   • 测量 主电源的待机电压（通常是 +5V_STB 或 +3.3V_STB），这个电压在待机状态下就应该有，如果也没有,说明待机电路或控制系统有问题。

故障现象二：指示灯亮，但无法开机，屏幕不亮

指电源指示灯亮（通常是红色或橙色），按遥控器或电源键后，指示灯颜色可能变化（如变绿），但屏幕始终是黑的,没有图像和背光。

检修思路：

1. 区分是“无背光”还是“无图像”：

   • 无背光： 屏幕在黑暗环境下仔细看，能看到非常暗的图像（如果有的话）,但背光完全不亮。
   • 无图像： 屏幕背光正常亮起，但只有黑屏,没有菜单或任何图像。

2. 针对“无背光”故障：

   • 检查背光供电：
     • 找到连接到屏幕灯条的 背光插座（通常标有 VS_ON, VA_ON, VCC, GND 等）。
     • 用万用表测量 VS_ON（或 BL_ON）信号，开机时，这个信号应该变为高电平（如3.3V或5V），如果始终为0V,问题在主板控制系统或背光驱动电路。
     • 测量 VCC 或 VS 电压，这个电压通常在几十伏到一百多伏（如60V, 90V, 150V），由主板上的背光驱动电路产生，如果电压为0或异常低,说明背光驱动电路未工作。
   • 检查背光驱动电路：
     • BN44-00265A的背光驱动集成在主板上，主要由一个PWM控制芯片（如OZ9926A, OZ9928GN等，具体看芯片丝印）和几个MOS管（Q701, Q702等）组成。
     • PWM信号： 测量PWM芯片的EN（使能）脚和PWM信号脚，开机时，EN脚应为高电平，PWM脚应有脉冲信号，如果没有,问题在主控芯片。
     • MOS管： 检查背光驱动MOS管是否击穿,这是无背光的常见故障点之一。
     • 升压电感和二极管： 检查背光升压电路中的电感（L701等）是否开路，二极管（D701等）是否击穿或开路。
     • IC供电： 检查PWM芯片的VCC供电是否正常。

3. 针对“无图像”故障：

   • 检查屏幕供电：
     • 找到连接到屏幕逻辑板的 屏供电插座（通常标有 +12V, +5V, +3.3V 等）。
     • 测量这些电压在开机时是否正常输出，如果缺少某个电压,检查对应的电源管理电路。
   • 检查LVDS/TCON排线：
     • 检查排线是否插紧、有无弯针或氧化。
     • LVDS排线传输的是图像信号，电压较低，万用表不易测出,但可以通过替换法来判断。
   • 检查主芯片和固件：
     • 听声音： 开机时仔细听是否有开机音乐或“滴”的一声，如果有，说明主控制系统基本正常,问题可能在屏供电或LVDS信号。
     • 看指示灯： 有些机型指示灯闪烁代表特定故障代码,可查阅对应机型的维修手册。
     • 刷机/重置： 如果怀疑是固件问题（如死机、部分功能失效），可以尝试进入工程模式进行软件升级或恢复出厂设置。
       • 进入工程模式方法（常见）： 在未开机状态下，按住遥控器的菜单键，再按电视上的音量+键，然后按0键,不同型号可能略有差异。
     • 检查主芯片供电： 主芯片（SoC）需要多路精确的供电（如1.2V, 1.8V等），用万用表测量这些电压是否稳定,电压不稳或缺失会导致芯片不工作。

故障现象三：开机后自动关机，或反复重启

这种故障通常是保护电路启动了。

检修思路：

1. 过流/过压保护：

   • 重点检查 电源部分 和 背光驱动部分。
   • 检查PFC电路和主电源的输出电压是否过高或过低。
   • 检查背光驱动输出的 VS 电压是否过高或带不动负载（灯条短路或开路会导致电流过大，触发保护）。
   • 测量灯条电阻，看是否短路或阻值异常变大（开路）。

2. 负载短路：

   • 断开连接屏幕的 所有排线（背光、LVDS、屏供电）,然后通电试机。
   • 如果此时能进入开机界面（黑屏）,说明问题出在屏幕本身或其排线。
   • 如果仍然自动关机，说明问题在主板自身，此时可以逐一连接排线进行测试,定位到是哪个部分导致保护。

总结与检修流程图

安全第一 -> 断电检查 -> 通电测试 -> 定位故障 -> 排除故障

BN44-00265A 检修流程简图：

graph TD
    A[电视故障] --> B{指示灯亮?};
    B -- 否 --> C[检查保险F901];
    C -- 熔断 --> D[排查PFC/主电源短路<br>(MOS管, 整流桥等)];
    C -- 完好 --> E[检查300V电压和待机5V];
    B -- 是 --> F{屏幕亮?};
    F -- 否 --> G[检查背光供电VS_ON和VS电压];
    G -- 异常 --> H[检查背光驱动电路<br>(PWM IC, MOS管, 升压电感等)];
    G -- 正常 --> I[检查LVDS排线和屏幕];
    F -- 是 --> J{有图像?};
    J -- 否 --> K[检查屏供电和LVDS信号];
    J -- 是 --> L[软件问题或按键失灵];
    F -- 自动关机 --> M[断开负载测试<br>判断是主板保护还是屏幕问题];

检修小贴士

• 虚焊是通病： 这块主板上的大芯片（主芯片、电源芯片、PWM芯片）和插座（HDMI、USB）因为工作发热，容易出现虚焊，在未发现明显元件损坏时，可以尝试对这些芯片进行 补焊（使用热风枪和助焊剂）,成功率很高。
• 善用替换法： 对于电压、信号等难以判断的，用一个好的排线或屏幕进行替换,是最高效的判断方法。
• 寻找图纸和资料： 在网上搜索“BN44-00265A schematic”或“BN44-00265A service manual”，通常能找到官方的电路图和维修手册，这是检修的“地图”。
• 先易后难： 先从保险、电容、电阻等外围元件入手,再逐步深入到芯片级维修。

希望这份详细的检修指南能帮助你解决三星电视BN44-00265A主板的故障,祝你维修顺利！
