长虹LT3212液晶电视电源故障如何检修？

电源板简介与工作流程

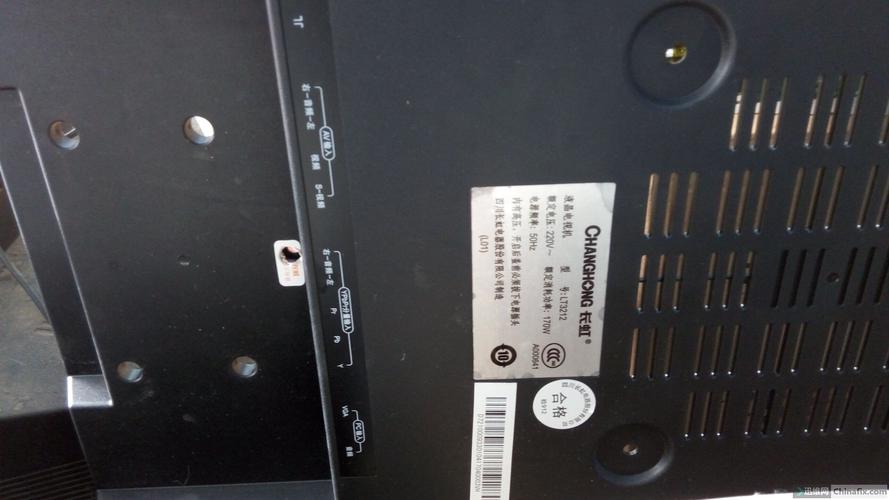

长虹LT3212的电源板采用双电源结构，即由一个主电源（P-POWER）和一个逆变器（INVERTER，也称背光板）组成。

1. 主电源：负责将220V交流电转换为电视机各部分所需的各种直流电压，主要包括：

   • +24V：为主板、伴音功放、逻辑板等供电。
   • +12V：有时也会为主板或特定芯片供电。
   • +5V-S或+5V-Stb：为待机电路和主板控制系统（CPU）供电。
   • +5V：为USB等接口供电。
   • +3.3V：为主板小信号处理电路供电。

2. 逆变器：负责将主电源提供的+24V电压转换为交流高压，点亮液晶屏的背光灯管。

常见故障现象与对应分析

故障现象一：完全无反应，指示灯不亮

这是最常见的故障,通常由主电源问题引起。

• 可能原因分析：


  （图片来源网络，侵删）
  1. 保险丝熔断：这是首要检查点，保险丝烧断说明后级电路存在严重短路。
     • PFC（功率因数校正）电路短路：这是重灾区，常见的故障元件是PFC开关管（大功率MOS管，如2SK3562、2SK2844等）、PFC驱动IC（如NCP1397、SG6841等）、以及PFC储能电感的并联电容（如C908、C909）。
     • 主开关电源短路：主开关管（如2SK2141、K2141等）击穿。
     • 市电输入整流滤波电路短路：压敏电阻、共模电感、桥堆等。
  2. 市电输入电路开路：电源线插头松动、保险丝座接触不良、开关损坏等。
  3. 待机电路故障：如果待机电路本身不工作，主电源就无法启动，但通常待机电路故障会导致指示灯亮但无法开机，所以此可能性较低。

• 排查与维修步骤：

  1. 断开负载：为了区分是电源板自身故障还是负载（主板、逆变器）短路导致，必须断开主电源的+24V、+12V等输出端口的连接线。
  2. 测量保险丝：
     • 保险丝完好：说明后级没有严重短路，重点检查待机电路和PFC电路的VCC供电，待机电路通常由一个小变压器（T902）产生+5V-S电压，供给CPU待机，如果待机电路不工作，主电源就无法启动。
     • 保险丝熔断：绝对不能直接更换新保险丝通电！ 这会立刻烧毁新保险管并扩大故障。
       • 静态测量：用万用表二极管档测量PFC开关管D-S极、主开关管D-S极是否击穿短路，如果击穿，需更换。
       • 动态检查：更换击穿的开关管后，还需检查其驱动电阻、栅极电阻是否开路或变值，以及驱动IC是否损坏，同时检查PFC和主电源的尖峰吸收电路（RC缓冲电路）是否失效。
       • 检查PFC电路：PFC电路是故障高发区，除了开关管，还要检查PFC IC的外围元件，特别是过零检测电阻、电流取样电阻、电压取样电阻等。

故障现象二：指示灯亮，但屏幕不亮，无图像无声音

这种情况说明主电源的待机电路（+5V-S）正常，能点亮指示灯，但主电源未能完全启动，或者逆变器故障导致背光不亮。

• 可能原因分析：

  1. 主电源未启动：
     • PFC电路未工作：PFC电路不工作，会导致主电源的输入电压不稳，无法正常启动，检查PFC IC及其供电、驱动电路。
     • 主开关电源未启动：检查主开关IC的VCC供电是否正常，这个VCC电压通常由一个辅助电源（有时与待机电源共用一个小变压器）提供，或者由PFC电路提供。
     • 保护电路动作：电源板内置了多种保护（过压、过流、过热），可能是某个检测电路误动作，导致电源锁死。
  2. 逆变器故障（背光不亮）：
     • 逆变器保险丝熔断。
     • 逆变器开关管（MOS管）击穿。
     • 逆变器驱动IC（如OZ9926、OZ9938等）损坏。
     • 高压变压器短路或开路。
     • 升压电容、灯管检测电阻等元件损坏。

• 排查与维修步骤：


  （图片来源网络，侵删）
  1. “光”法检测：在暗处，开机瞬间仔细观察屏幕。
     • 屏幕有微弱亮光或闪一下：说明主板逻辑和图像处理基本正常，故障几乎可以肯定是逆变器（背光板）损坏。
     • 屏幕全黑，无任何反应：重点检查主电源的+24V电压是否正常输出。
  2. 测量主电源输出电压：
     • +24V电压输出正常：那么问题就在逆变器，可以尝试断开逆变器的+24V输入，在输入端接一个汽车灯泡（24V/21W）或假负载，如果灯泡能正常点亮，说明主电源没问题，故障确定在逆变器。
     • +24V电压无输出或电压严重偏低：说明主电源故障，需要测量PFC输出电压（正常应在380V左右）和主开关IC的工作状态。
  3. 检查逆变器：如果确定是逆变器问题，可以按照以下步骤排查：
     • 测量逆变器的输入保险丝是否熔断。
     • 测量开关管是否击穿。
     • 检查驱动IC的供电和PWM输出信号是否正常（需要示波器）。
     • 检查高压包是否有短路现象。

故障现象三：屏幕图像闪烁，或伴有“吱吱”叫声

• 可能原因分析：

  1. 电源带载能力下降：主电源滤波电容（特别是+24V和+12V滤波电容）容量减小或失效，导致电压不稳。
  2. 逆变器故障：逆变器元件性能不良，工作不稳定，导致背光闪烁。
  3. 负载过重：主板或伴音功放部分有轻微短路，导致电源负载加重而工作不稳定。

• 排查与维修步骤：

  1. 检查主电源滤波电容：这是最常见的原因，外观上看电容顶部是否鼓包、漏液，用万用表电容档或替换法验证其容量是否足够。
  2. 检查逆变器：重点检查逆变器上的升压电容和谐振电容是否失效。
  3. 断开法排查负载：分别断开主板和逆变器，看故障是否消失，以确定故障源。

维修注意事项与技巧

1. 安全第一：电源板部分存在高压（PFC输出可达380V），维修时务必断电并对大容量电容进行放电操作，避免触电。
2. 先易后难：先检查外观明显的损坏（如烧黑、鼓包的电容、烧毁的元件），再进行通电测量。
3. 先断负载再测电源：这是排查电源故障的黄金法则，可以避免因负载短路而误判电源板。
4. 善用假负载：在维修主电源时，在+24V输出端接一个假负载（如汽车灯泡），可以帮助判断电源是否启动正常，避免空载导致电压过高损坏其他元件。
5. 寻找图纸和资料：如果能找到该电源板的原理图，维修将事半功倍，网上可以搜索“长虹JSK3212-001电源图”等关键词。
6. “通病”元件优先更换：对于这类成熟电源板，某些元件是“通病”，如PFC开关管、主开关管、+24V滤波电容等，如果检测不良，即使暂时没找到确切原因，也可以优先更换这些高故障率元件。

希望这份详细的指南能帮助您排查和修复长虹LT3212液晶电视的电源故障,如果您对电子维修不熟悉，建议寻求专业维修人员的帮助，以免造成更大的损坏或安全风险。
