长虹LED42C3000I电源故障怎么修？

常见故障现象

电源故障通常表现为以下几种情况,这有助于您初步判断问题所在：

1. 完全不通电（最常见）

   • 现象：将电源线插入插座，电视指示灯不亮，按遥控器或机身按键无任何反应，电视机像“死”了一样。
   • 原因：电源板最前级（市电输入部分）或主开关电路完全损坏。

2. 指示灯亮，但无法开机

   • 现象：电视电源指示灯亮（可能是红色、蓝色或橙色），但按遥控器或开机键后，屏幕不亮，没有图像和声音,指示灯颜色可能不变或闪烁。
   • 原因：电源板有部分电压输出（如5V待机电压正常），但主电源（如24V或12V）未启动或输出异常。

3. 开机后，屏幕闪一下就黑屏，指示灯也灭

   • 现象：按下开机键，屏幕能瞬间亮起，然后立即黑屏，电源指示灯也跟着熄灭，可能伴随“啪”的一声。
   • 原因：电源板存在短路或过载保护，可能是后级电路（如背光板、主板）故障导致电源板自我保护,也可能是电源板自身元件性能下降。

4. 屡烧保险管


   （图片来源网络，侵删）
   • 现象：开机后，电源板内的保险管（F1）立即熔断。
   • 原因：电源板存在严重短路，通常在市电输入部分的整流桥、大滤波电容（如C807/C808）或主开关管（如IC801）等元件击穿。

电源板工作原理简述（有助于理解维修）

长虹42C3000I的电源板（常见型号如：RSAG7.820.0177等）工作流程大致如下：

1. 市电输入：220V交流电进入电源板。
2. PFC（功率因数校正）电路：对交流电进行整流和升压，产生一个约380V的稳定直流电压,这部分电路是故障高发区。
3. 主开关电路：PFC输出的380V电压，通过开关变压器和开关管（如IC801 STR-W6553或类似型号）进行高频振荡，降压后产生多组直流电压（如24V、12V、5V等）。
4. 电压输出与控制：
   • 5V待机电压：只要电源板正常，插上电就应该有，它负责为CPU、红外接收等电路供电,使待机指示灯亮。
   • 主电源（如24V/12V）：在收到主板CPU发出的开机指令后，主电源电路启动，输出24V（通常给背光板）和12V（通常给主板信号处理部分）等电压,整机才能正常工作。

故障排查与维修步骤（请务必注意安全！）

【重要安全警告】

• 高压危险！ 电视电源板即使在未通电的情况下，大电容中仍可能储存有高压电,触碰可能导致严重电击！
• 建议不具备专业电子维修知识和技能的用户，不要自行拆机维修。
• 如果决定尝试，请务必先断开电源，并对大电容进行放电处理（用大功率电阻或螺丝刀短接电容两端）。

第一步：目视检查

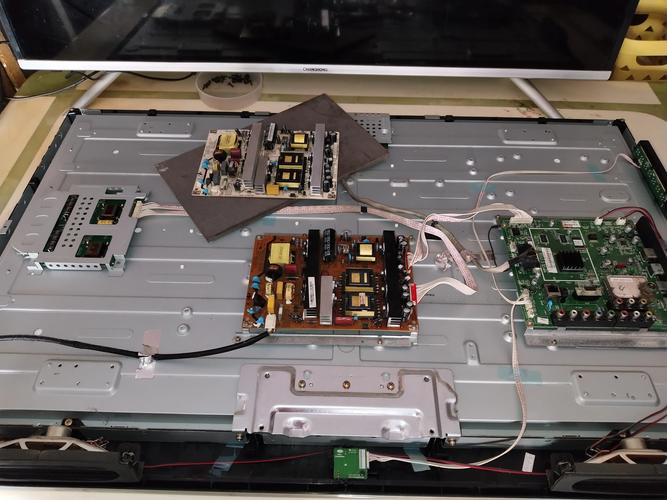

打开电视后盖,找到电源板。

• 检查保险管：观察保险管（F1，通常在电源板输入端）是否发黑、炸裂或玻璃管内熔断丝是否清晰可见，如果保险管损坏,说明后级存在严重短路。
• 检查电容：查看PFC电路和主开关电路附近的大电解电容（如C807, C808）是否有鼓包、漏液或顶部“防爆阀”凸起的现象,这是最常见的故障点之一。
• 检查元件：观察是否有明显的烧黑、烧焦的元件，特别是开关管（IC801）、整流桥等。

第二步：测量关键电压（需万用表）

A. 保险管完好时（待机灯亮，但无法开机）

1. 测量PFC输出电压：正常情况下，应有约380V的直流电压，如果没有或电压很低,说明PFC电路未工作。
2. 测量待机5V电压：正常应有稳定的5V电压，这是CPU工作的基础，如果没有，检查5V电压产生电路（如IC802及相关元件）。
3. 测量主电压（如24V/12V）：在按下开机键的瞬间，测量24V和12V输出端，如果电压瞬间出现然后消失，说明电源板进入了保护状态，如果完全没有电压,说明主开关电路未收到开机指令或自身损坏。

B. 保险管烧毁时（完全不通电）

1. 断开电源,拔下电源板。
2. 静态测量电阻：用万用表的电阻档（二极管档更佳）测量保险管两端的对地电阻。
   • 测量整流桥交流输入端（AC L/AC N）对地电阻：正常应有一定阻值，如果阻值接近0Ω,说明整流桥击穿。
   • 测量PFC输出端（+380V）对地电阻：正常应有几十到几百千欧的阻值，如果阻值很小（几欧姆），说明后级存在严重短路，重点检查：
     • PFC开关管：是否击穿。
     • PFC大电容：是否击穿。
     • 主开关管：是否击穿。
3. 更换损坏元件：找到击穿的元件（如整流桥、开关管、大电容）后，必须同时检查其周边的电阻、二极管是否一同被连带损坏（开关管击穿通常会烧毁其栅极电阻）,只更换坏点是导致二次烧毁的主要原因。

常见故障元件（“通病”）

根据维修案例，这款电视电源板的“通病”主要集中在以下几个元件：

1. 大电解电容：PFC电路中的C807、C808（通常是耐压400V，容量较大的电容）非常容易鼓包失效，这是导致PFC电路工作异常、输出电压不稳的根本原因之一。
2. PFC控制芯片：如IC801（型号可能是NCP1653或类似）,有时会因外围元件老化或自身性能下降而损坏。
3. 主开关电源芯片：如IC801（型号可能是STR-W6553或FSQ510等），是核心发热元件，故障率较高,常连带烧毁周边电阻。
4. 整流桥：在市电电压不稳或遭遇雷击时容易击穿,导致保险管熔断。
5. 稳压反馈电路：如光耦（IC802）、431基准电压源等，它们负责稳定输出电压，如果损坏，会导致输出电压过高或过低,引起保护或无电压输出。

解决方案与建议

1. 对于普通用户：

   • 如果电视在保修期内：立即联系长虹官方售后，不要自行拆机,否则将失去保修资格。
   • 如果电视已过保修期：
     • 方案一（推荐）：寻找专业的电视维修师傅上门检修，他们有经验、有工具，能快速定位问题，维修质量和安全性有保障，维修费通常在100-300元之间,比更换新电源板划算。
     • 方案二：直接更换整个电源板，这是最省事的方法，您可以在网上（如淘宝、京东）搜索电视型号“LED42C3000I”和“电源板”，找到匹配的型号（如RSAG7.820.0177）进行购买，价格大约在200-400元，更换电源板只需要几个螺丝和插线，难度较低,可以自己尝试。

2. 对于有经验的DIY爱好者：

   • 购买配件：在网上购买可能损坏的元件（如PFC电容、开关管、IC芯片等）。
   • 仔细维修：按照上述排查步骤，找到故障点,更换所有损坏和可能损坏的元件。
   • 通电测试：更换元件后，不要马上装回电视，可以单独给电源板通电（在确保没有短路风险的情况下），测量各组输出电压是否正常,确认无误后再装机。

总结一下：长虹LED42C3000I的电源故障，最常见的是大电容鼓包和开关管/IC损坏，对于大多数用户来说，找专业维修人员或直接更换电源板是性价比最高、最安全的选择。
