zwt6011dw水位传感器故障怎么修？

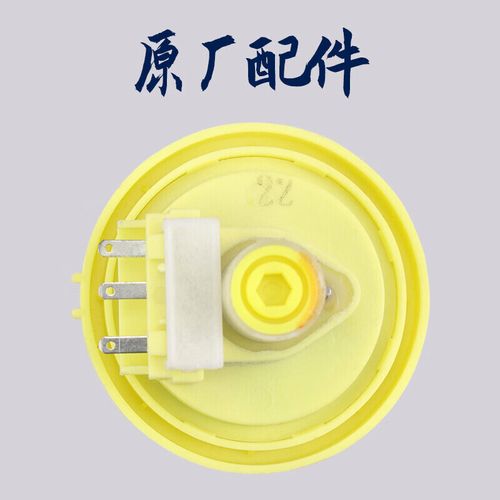

ZWT6011DW 是一款非常常见的光电式液位传感器，它利用红外光的发射与接收来检测是否有液体，其核心部件是一个带有红外发射管（IR LED）和红外接收管（光电晶体管）的探头。

工作原理简述（理解原理有助于排查故障）

1. 探头干燥状态：当探头没有接触液体时，红外发射管发出的光直接照射到接收管上，接收管接收到强光信号，输出一个低电平信号（通常是0V或接近0V）。
2. 探头接触液体状态：当探头接触液体时，液体的折射率会改变光路，大部分光线被折射出去，无法到达接收管，接收管接收到很弱的光信号，输出一个高电平信号（通常是电源电压，如5V）。

简单总结：

• 无液体 -> 接收管收到光 -> 输出低电平
• 有液体 -> 接收管收不到光 -> 输出高电平

故障排查的核心思路就是：让传感器在不同状态下，测量它的输出信号是否符合上述规律。

常见故障现象及排查步骤

现象1：传感器一直输出高电平（有液体信号），无论是否放入水中

可能原因：

1. 探头表面严重脏污或结垢：这是最常见的原因，污垢像一层“导光膜”，让光线无法正常折射出去，导致接收管一直接收不到强光。
2. 探头内部损坏：红外发射管或接收管损坏。
3. 电路板问题：与传感器连接的控制板上的上拉/下拉电阻或相关电路损坏。
4. 安装位置错误：如果安装在容器的最低点，可能一直处于水中。

排查步骤：

1. 清洁探头（首选方法）：

   • 断开电源，确保安全。
   • 用软布、棉签或软毛刷蘸取清水或酒精，轻轻擦拭传感器的感应头部分（通常是半透明的圆形或尖头部分）。
   • 对于顽固的水垢,可以尝试用白醋浸泡几分钟（注意不要腐蚀塑料外壳），然后用清水冲洗干净并彻底晾干。
   • 重新安装并测试。

2. 检查接线：

   • 确认传感器线缆连接牢固,没有松动或接触不良。
   • 对照产品手册,检查VCC（电源正极，通常是红或黑线）、GND（电源地，通常是黑或棕线）、Signal（信号输出，通常是黄或白线）是否接正确。

3. 万用表测量法（关键步骤）：

   • 将传感器连接上电源（通常是5V DC）。
   • 将万用表调到直流电压档。
   • 测量信号线与地线之间的电压。
     • 将传感器拿出水面：正常电压应接近 0V，如果此时电压很高（如接近5V），说明传感器或电路板可能有问题。
     • 将传感器放入水中：正常电压应跳变为 高电平（接近5V），如果电压没有变化，说明传感器已损坏。
   • 如果拿出水面电压仍为高电平,可以尝试再次清洁探头后重复此测试。

现象2：传感器一直输出低电平（无液体信号），即使放入水中

可能原因：

1. 供电问题：传感器没有正常供电（电压不足或无电压）。
2. 探头损坏：红外发射管不亮，或者接收管始终无法响应。
3. 接线错误或断路：电源线或信号线接反、虚接或断路。
4. 控制板问题：控制板上的读取电路故障，无法正确读取信号。

排查步骤：

1. 检查供电电压：

   • 用万用表测量传感器VCC和GND引脚之间的电压,确保电压在5V-5.5V之间，如果电压过低或为0，问题出在电源或控制板上，而不是传感器本身。

2. 检查接线：

   重新检查并确认所有线缆都连接到正确的位置,可以尝试重新插拔一次。

3. 万用表测量法（关键步骤）：

   • 测量信号线与地线之间的电压。
     • 将传感器放入水中：正常电压应跳变为 高电平（接近5V），如果电压一直是0V，且供电正常，则基本可以确定传感器已损坏。
     • 将传感器拿出水面：正常电压应变为 低电平（接近0V）。

4. 目视检查（如果可能）：

   • 在安全的前提下,可以打开传感器外壳（如果设计允许），通电后对着探头部分，用手机的拍照功能（摄像头对红外光敏感）观察发射管是否发出微弱的红外光，如果没有光，则发射管损坏。

现象3：传感器输出信号不稳定、跳动或反应迟钝

可能原因：

1. 探头表面有轻微污渍或水滴：导致光路不稳定。
2. 液体波动剧烈：例如在洗衣机或水泵出口处，液面波动太快，传感器来不及响应。
3. 电源电压不稳定：供电电路有干扰或电压不稳。
4. 传感器本身性能下降：接近寿命末期。

排查步骤：

1. 彻底清洁探头：按照现象1中的方法仔细清洁。
2. 改善安装环境：
   • 如果可能,将传感器安装在远离进水口、出水口和搅拌装置的位置，让液面相对平稳。
   • 可以在传感器外部加一个导流管或保护套，减缓水流对探头的冲击。
3. 检查电源稳定性：确保为传感器提供的是干净、稳定的5V电源，可以尝试在电源线上并联一个100uF的电解电容进行滤波。
4. 更换传感器：如果以上方法都无效，可能是传感器内部元件老化，需要更换。

总结与建议

重要提示：

• 先断电，再操作：在进行任何清洁或检查前，务必切断电源。
• 善用万用表：对于电子设备，万用表是最好的诊断工具，通过测量电压，可以快速定位问题是出在传感器本身、供电还是控制板。
• 查阅手册：如果手头有ZWT6011DW的产品手册，请务必查阅其中的电气参数和接线图，确保操作正确。

如果以上所有排查步骤都已完成,问题依然存在，那么很可能是传感器本身已经损坏，最直接的解决方案就是更换一个新的同型号水位传感器。
