下面我将为您提供一个系统性的检修思路和步骤,请务必注意安全第一，因为CRT电视内部存在高压，即使是关机后，高压电容中仍储存有大量电荷，非专业人员请勿随意触碰高压部分。
（图片来源网络，侵删）
第一部分：安全准备与初步判断
在开始任何检修之前,请务必做到：
- 断电操作：拔下电视电源插头。
- 放电：找到显像管尾部的高压嘴，使用一个带绝缘手柄的螺丝刀，一端接地（例如电视的金属外壳），另一端缓慢地接触高压嘴的金属部分，进行放电。此操作必须小心，防止电击！
- 隔离：将电视放置在干燥、绝缘的工作台上，确保通风良好。
- 工具准备：万用表（必备）、示波器（专业检修，非常有帮助）、电烙铁、焊锡、松香、吸锡器、常用螺丝刀等。
初步判断：
- 开机是否有反应？
- 完全没反应：电源指示灯不亮，无任何声音，问题可能出在电源部分。
- 有“吱吱”声或指示灯闪烁：通常是电源负载过重或保护，常见原因在行扫描电路。
- 有声音，无光栅：伴音正常说明电源基本工作，问题集中在行扫描电路或显像管及其供电电路。
- 有光栅，但图像异常：如一条亮线、S形扭曲、几何失真等，说明行扫描电路在工作，但存在局部问题。
第二部分：行扫描电路故障检修流程
行扫描电路是CRT电视的“心脏”，它负责为行偏转线圈提供锯齿波电流，使电子束水平扫描，并产生阳极高压、加速极电压、聚焦极电压等。
检查电源输出电压
虽然行扫描故障主要在行电路,但电源电压异常是导致行电路不工作的首要原因。

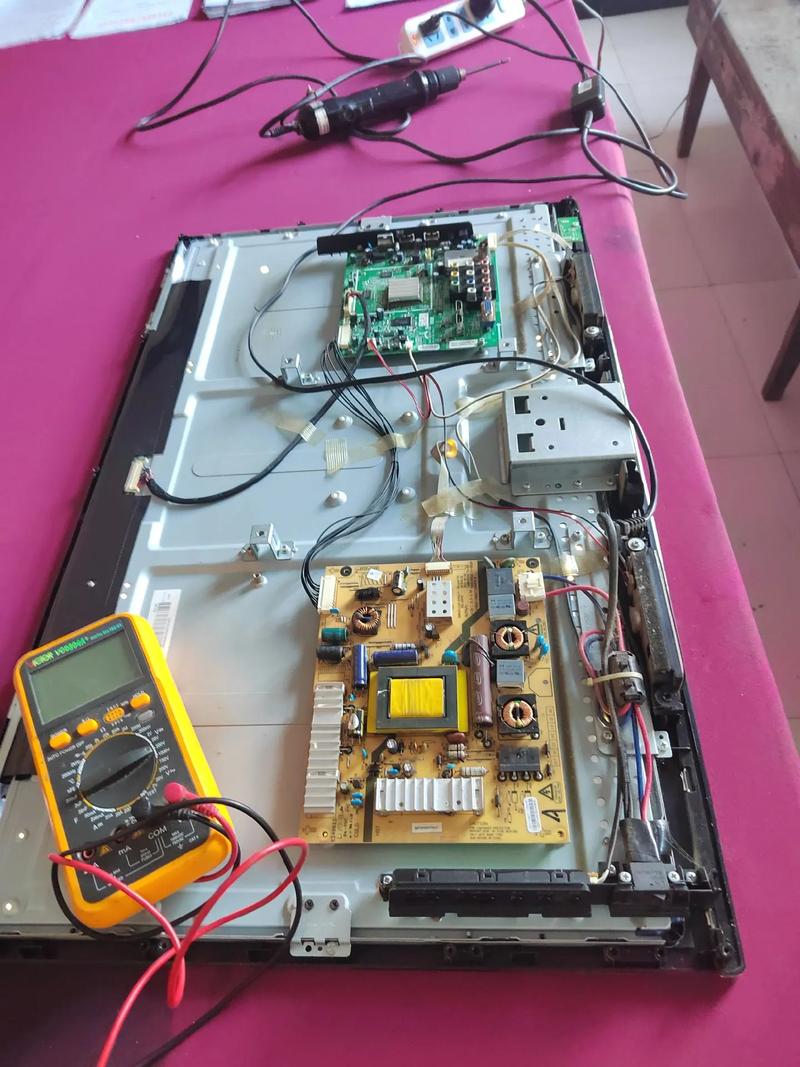

（图片来源网络，侵删）
- 测量主电压（B+）：找到电源板，找到给行扫描供电的主滤波电容（通常是容量很大，如220μF/400V左右的电解电容），测量其两端的直流电压。
- 正常值：创维29HD9000的B+电压通常在+135V左右（具体请参考图纸，但此范围是常见值）。
- 无电压或电压极低：检查电源电路本身，如保险丝是否熔断、启动电阻是否开路、开关管是否击穿等。
- 电压偏低且不稳定：可能是电源负载过重，或者电源自身故障。
检查行扫描电路的“心脏”——行输出级
如果B+电压正常，但电视仍无光栅，下一步重点检查行输出级，这是故障率最高的部分。
-
检查行输出管：
- 外观检查：观察行输出管（通常是一个中功率三极管，型号可能如2SC5144、2SC5422等，安装在一个较大的散热片上）是否有炸裂、烧黑或裂痕。
- 在路电阻测量：断电，用万用表二极管档或电阻档测量行输出管三个电极之间的电阻。
- c-e极（集电极-发射极）：正反向电阻应有一定差异，且反向电阻不应为零，如果为零，说明行管已击穿短路。
- b-e极（基极-发射极）：正向应有一个PN结的压降（约0.7V），反向电阻应很大，如果短路或开路，行管损坏。
- 关键点：行管击穿短路是最常见的故障！ 如果行管损坏，必须找到损坏的根本原因，否则换上新管后会再次烧毁。
-
检查行推动级：
- 行推动管为行输出管提供足够的驱动电流,如果行推动管或其相关元件损坏，行输出管将无法正常工作。
- 检查行推动管：通常是一个小功率三极管（如2SC1815、2SC945等），测量其是否开路或短路。
- 检查行推动变压器：也叫行推动变压器或FBT，检查其初级、次级线圈是否开路，可以用万用表电阻档测量，初级线圈应有几欧姆到十几欧姆的阻值，次级线圈阻值很小（零点几欧姆）。
- 检查行推动电阻：在行推动管和行推动变压器初级之间的电阻，这个电阻如果变值或开路，会导致行推动不足。
-
检查行振荡/小信号处理芯片：

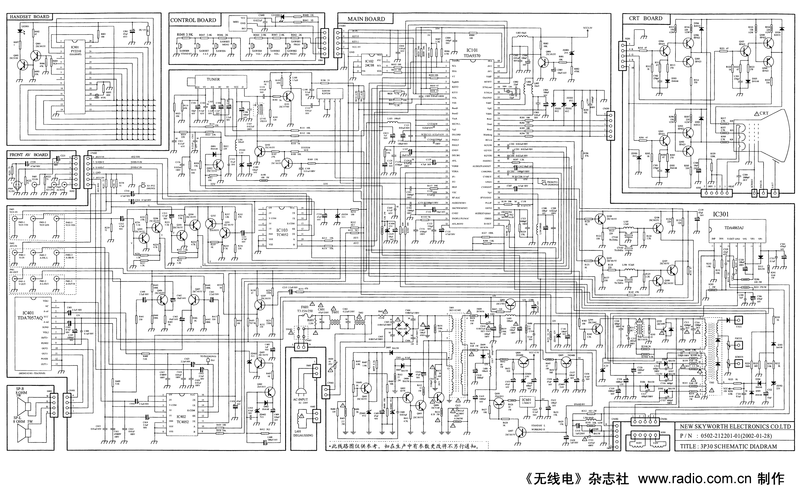

（图片来源网络，侵删）- 行振荡信号由小信号处理芯片（如TDA9111、TB1238等，具体型号需看主板）产生，并通过行推动级放大。
- 测量行振荡供电：查图纸，找到小信号处理芯片的行振荡供电引脚，测量其电压是否正常。
- 测量行激励信号输出：用示波器测量小信号处理芯片的行激励输出引脚，应该能看到一个标准的行频矩形波脉冲（频率约31.5kHz），如果没有波形，可能是芯片本身损坏或其供电、复位、晶振等外围电路有问题。
检查行输出变压器（FBT / 高压包）
行输出变压器是故障高发区,尤其在使用多年的老机器上。
- 外观检查：观察FBT是否有打火留下的碳化痕迹、开裂、或闻到焦糊味。
- 电阻测量：测量FBT各引脚对地的电阻值（主要是初级绕组），如果某引脚对地电阻为零或异常变小，说明FBT内部击穿短路。
- 电压测量（通电后，注意安全！）：
- 阳极高压：小心地靠近高压嘴，用绝缘工具进行试电（如用螺丝刀靠近，看是否有拉弧放电声），如果没有高压，显像管肯定不亮。
- 加速极电压：测量显像管尾板上加速极的电压，正常值通常在300V-800V之间，可调，此电压过低会导致光栅暗或无光。
- 聚焦极电压：同样在尾板上测量，可调，用于聚焦电子束。
- 12V/24V等低压：FBT会引出几根线，输出给其他电路（如视放、场电路等），测量这些电压是否正常。
检查行偏转线圈与行线性校正电路
- 行偏转线圈：通常不易损坏，但可以检查其插头是否松动、线圈是否开路。
- 行线性校正线圈/电容：在行输出管和行偏转线圈之间，通常会有一个或几个电感和电容组成的“S”校正电路，检查这些电感是否开路，电容是否失效或短路。
检查保护电路
现代电视都有完善的保护电路,如果行电流过大，可能会导致过流保护；如果高压过高，可能会导致过压保护。
- 过流保护：通常在行输出管的发射极会串联一个小电阻（如0.1Ω~1Ω），称为“取样电阻”，当行电流过大时，这个电阻上的压降增大，触发保护电路，可以测量这个电阻是否变值或损坏。
- X射线保护：由小信号处理芯片完成，当检测到高压过高（即行逆程脉冲过高）时，会切断行振荡信号，可以测量小信号处理芯片的X射线保护引脚电压，看是否被拉低。
第三部分：典型故障现象与对应检修点
| 故障现象 | 可能的故障点 | 检修思路 |
|---|---|---|
| 完全无光栅、无声音 | 电源故障（保险丝熔断、电源损坏） 行输出管击穿短路 |
先查保险丝，再查电源输出电压B+。 若B+正常或偏低，重点查行管是否击穿。 |
| 有声音，无光栅 | 行振荡电路停振 行推动级故障 行输出级故障（行管、FBT） 显像管或其供电（灯丝、加速极） |
测量小信号芯片行激励输出有无波形。 检查行推动管、推动变压器。 检查行管、FBT。 测量显像管灯丝是否亮（用万用表电阻档测灯丝两脚），加速极电压是否正常。 |
| 屏幕中间有一条垂直亮线 | 行偏转线圈开路或其连接线开路 | 测量行偏转线圈两端的电阻，应为零点几欧姆，检查连接插头和焊点。 |
| 光栅呈S形扭曲 | 行线性校正电路元件失效（主要是S校正电容） | 检查行输出与偏转线圈之间的S校正电容是否失效（容量减小或失效）。 |
| 光栅水平幅度过大或过小 | B+电压不正常 行幅调整电路故障 FBT性能不良 |
测量B+电压是否在标准值。 检查行幅调整电位器或相关电路。 考虑FBT问题。 |
第四部分：检修技巧与注意事项
- 先易后难：先检查保险丝、插头、明显烧毁的元件，再进行复杂的电压、波形测量。
- 电压法：这是最基本的方法，在通电状态下，测量关键点的电压，与图纸上的正常值对比，是判断故障范围的有效手段。
- 电阻法：在断电状态下，测量元件的在路电阻，判断是否短路、开路。
- 波形法：使用示波器观察关键点的波形（如行激励、行输出、逆程脉冲），能直观地反映电路工作状态，是专业检修的利器。
- 替换法：对于可疑的元件，如电容、行管、FBT等，如果有同型号的备件，可以直接替换，快速判断好坏。
- 强调根本原因：更换损坏的行管后，千万不要急于通电，必须检查导致行管损坏的原因，如：
- 行推动不足（推动管、电阻、变压器问题）。
- 逆程电容失效（容量变小），导致逆程脉冲过高，击穿行管。
- FBT内部短路,导致行电流过大。
- 小信号芯片输出异常波形。
- 图纸是关键：如果能找到该型号的电路图，检修将事半功倍，可以在网上搜索“创维29HD9000电路图”。
检修创维29HD9000的行扫描故障,核心思路是：
电源（B+电压） → 行振荡 → 行推动 → 行输出（行管、FBT） → 偏转与校正 → 保护电路
请按照这个流程,一步步排查，结合电压、电阻、波形测量，并注意安全，您有很大几率找到并解决问题，如果遇到无法解决的困难，特别是涉及高压和复杂芯片时，建议寻求专业维修人员的帮助。
