康佳Led43 8800b背光故障如何修？

故障现象初步判断

请确认您的电视具体属于哪种情况,这有助于缩小故障范围：

1. 黑屏，但声音正常：这是最典型的背光故障，屏幕一片漆黑，但能听到声音（比如按遥控器有“滴”声，或者能切换频道、播放声音），这说明主板、逻辑板（T-CON板）和电源板基本正常，问题大概率出在 背光驱动板（LED Driver Board） 或 背光灯珠（LED灯条） 上。
2. 屏幕有微弱的光或图像：在黑暗环境下，仔细观察屏幕，能看到非常暗淡、模糊的图像影子，或者屏幕局部亮、局部黑，这通常也是背光问题，可能是部分灯珠损坏或背光板供电不均。
3. 屏幕有亮线、亮块或暗斑：屏幕上出现一条或多条垂直/水平的亮线，或者局部区域特别亮（漏光），或者出现不规则的暗块，这通常是 背光灯条（LED Strip） 本身损坏。
4. 不开机，指示灯不亮：如果整机没任何反应，那问题可能出在电源板，而不是单纯的背光问题，但有时电源板只为主板供电，背光部分有短路也会导致电源保护，不开机。

本文将主要针对第一种最常见的情况：“黑屏，有声音”进行重点分析。

可能的原因分析

背光驱动板（LED Driver Board，也叫恒流板、背光板）

这是最常见的问题所在,它负责将电源板提供的12V或24V电压转换成恒定的电流，去点亮所有背光灯条。

• 故障原因：
  • 电容鼓包/失效：这是电子设备中最常见的故障，驱动板上用于滤波和稳压的电解电容，在高电压、高温环境下容易老化鼓包，导致供电不稳，无法正常驱动背光。
  • 驱动IC（如OZ9928, OZ960等）损坏：核心控制芯片损坏，自然无法输出驱动信号。
  • MOS管损坏：功率开关管损坏，无法为灯条提供电能。
  • 保险丝熔断：通常是后级电路短路导致，需要进一步排查短路点。

背光灯条（LED Strip）

电视屏幕被分成多个灯条（通常是上下左右4个或更多），每个灯条上串联了数十个LED灯珠。

• 故障原因：
  • 灯珠损坏：单个或多个LED灯珠因老化或电流冲击而开路（不亮），由于灯条是串联的，一个灯珠损坏会导致整条灯条都不亮。
  • 灯条排线接触不良或断裂：连接灯条和驱动板的排线，因为弯折或老化导致接触不良或断路。
  • 铜箔走线断裂：灯条上的细小电路因受力或腐蚀而断裂。

电源板

虽然声音正常说明电源为主板等部分供电正常,但电源板可能没有为背光驱动板提供稳定、足额的电压。

• 故障原因：
  • 为背光供电的输出电压（如12V或24V）偏低或无输出。
  • 电源板本身负载能力下降,带不动背光电路。

主板或逻辑板（可能性较小）

• 主板：主板负责发出“背光开启”的指令给背光驱动板，如果主板这个控制电路出问题，也可能导致背光不亮，但通常伴随其他功能异常。
• 逻辑板（T-CON）：主要负责图像信号处理和时序控制，它损坏通常会导致图像异常（如花屏、无图像），但背光驱动信号通常由主板直接提供，所以逻辑板导致背光全灭的概率较低。

自行排查与维修步骤（⚠️ 注意安全！）

警告： 电视内部存在高压，即使在断电后，大电容中仍可能储存有电荷，非专业人员请勿随意触碰电路板和高压部分，维修时务必先断电，并对大电容进行放电操作。

第一步：初步观察法

1. 制造黑暗环境：在光线很暗的房间里，打开电视，仔细观察屏幕。
   • 如果能看到非常暗的图像,那基本确定是背光问题。
   • 如果屏幕完全漆黑,用手电筒或手机闪光灯斜着照射屏幕，如果能看到图像影子，那100%是背光问题。

第二步：拆机检查（关键步骤）

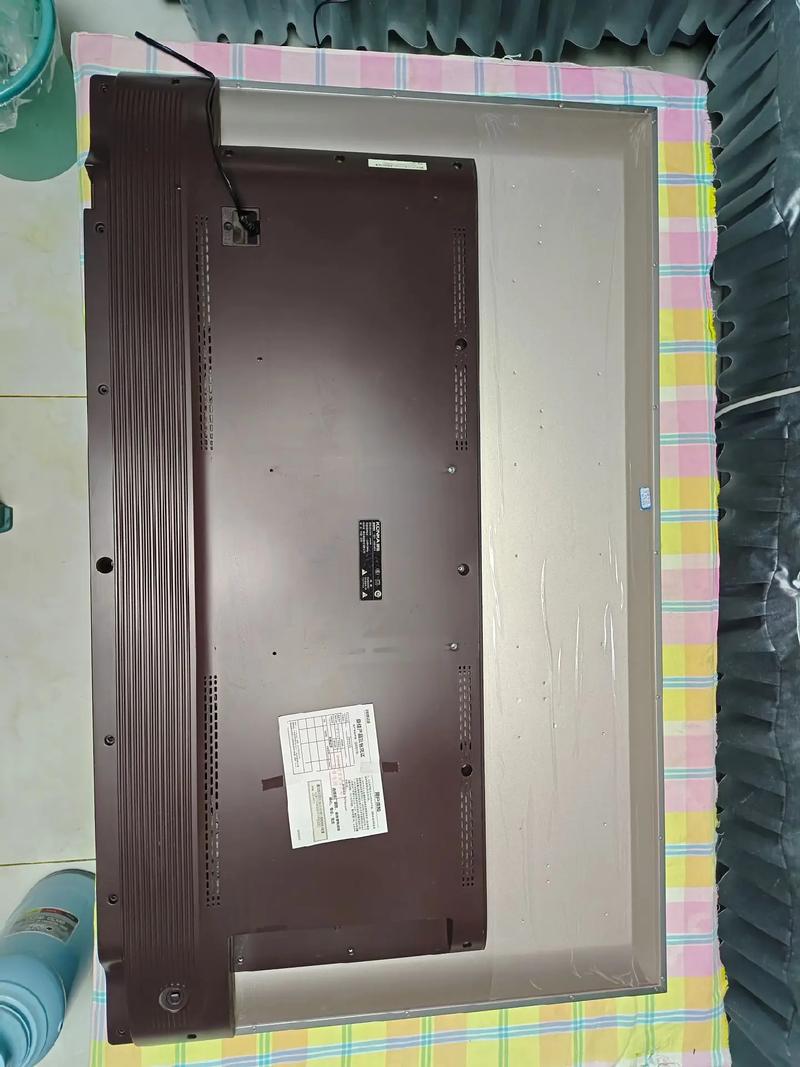

1. 断电并拆后盖：拔掉电源线，将电视背面的螺丝全部拧下，取下后壳。
2. 找到背光驱动板：通常是一个小板，通过几根排线连接到屏幕边缘的灯条上，它可能贴在机壳上，也可能用螺丝固定。
3. 目视检查背光驱动板：
   • 重点看电容：仔细检查板子上所有圆柱形的电解电容，看顶部是否有鼓包、漏液或炸裂的痕迹，这是最直观、最常见的故障点，如果发现鼓包，问题基本就锁定了。
   • 看是否有烧灼痕迹：检查板子正面和背面，特别是MOS管和IC芯片周围，是否有发黑、烧焦的痕迹。
4. 检查背光灯条：
   • 观察灯条：仔细检查每一条灯条，看是否有明显的黑点（灯珠损坏）或物理损伤。
   • 检查排线：检查连接驱动板和灯条的排线是否插紧，是否有折断或损坏。

第三步：测量法（需要一定电子基础和工具）

1. 测量背光驱动板供电电压：

   • 找到背光驱动板的电源输入端,通常是2针或4针的接口，标注有 V+ (如12V/24V) 和 V- 或 GND。
   • 重新通电（注意安全！），用万用表的直流电压档测量 V+ 和 GND 之间的电压，是否为标称值（如12V或24V）？如果电压正常或偏低，则进入下一步，如果无电压，问题在电源板。

2. 测量背光驱动板输出（判断是板坏还是灯条坏）：

   • 这是最关键的一步，用于区分是驱动板故障还是灯条故障。
   • 找到驱动板输出给灯条的接口,通常是2针、4针或6针的白色或黑色塑料排线。
   • 方法A（推荐，更安全）：将万用表调到直流电压档，黑表笔接地（机壳金属部分），用红表笔依次去测量每个输出接口的 V+ 端（通常是排线的第一根线），通电后，正常情况下应该能测到几十伏的脉冲电压（电压会跳动，万用表读数可能不稳定，但能测到）。
     • 如果某个接口完全没有电压：说明驱动板对应的那路驱动电路损坏。
     • 如果所有接口都有电压：说明驱动板基本正常，问题很可能出在灯条上。
   • 方法B（需要工具）：使用一个LED灯珠测试器或可调直流稳压电源（限流功能打开），将电压调到灯条的工作电压（通常30-60V），正负极对应接到灯条的输入和输出端，如果灯条亮了，说明灯条是好的；如果不亮，说明灯条内部开路。

解决方案

根据排查结果,采取相应措施：

1. 如果背光驱动板电容鼓包：

   • 解决方案：购买同规格、同容量的电解电容进行更换，这是成本最低、最常见的维修方法，电容价格很便宜，几毛钱到几块钱一个，如果自己不会焊接，可以找维修师傅帮忙，费用通常在50-100元左右。

2. 如果背光驱动板其他元件损坏（如IC、MOS管）：

   • 解决方案：对于没有电子维修经验的人来说，更换整个背光驱动板是最简单可靠的方法，在网上搜索电视型号 “康佳 LED43 8800B 背光板” 或 “LED43 8800B 恒流板”，可以找到很多兼容的替换板，价格大约在100-200元，购买时最好提供旧板的清晰照片，让卖家确认型号。

3. 如果背光灯条损坏：

   • 解决方案：
     • 更换整条灯条：在网上搜索 “康佳 LED43 8800B 灯条”，找到对应型号的灯条进行更换，价格在几十元到一百多元不等。
     • 维修灯条（高级操作）：如果只是个别灯珠损坏，可以找到坏掉的灯珠，将其焊下，再用一个好的同型号灯珠焊上，这需要非常精细的焊接技术，难度较高。

4. 如果排线接触不良：

   • 解决方案：重新拔插几次排线，确保插头完全插入、卡扣扣紧。

总结与建议

给您的建议：

1. 先从最简单的开始：先进行“黑暗观察法”和“目视检查法”，看看电容是否鼓包，排线是否松动，这是零成本的。
2. 评估自身能力：如果您有电子基础和工具（万用表、电烙铁），可以尝试更换电容，这是性价比最高的维修。
3. 寻求专业帮助：如果您不具备维修能力，最稳妥的办法是：
   • 联系康佳官方售后,但可能价格较贵且周期较长。
   • 寻找本地可靠的电视维修师傅,让他们来诊断和维修。
   • 自己在网上购买配件（驱动板或灯条），然后找维修师傅帮忙更换，这样可以控制成本。

希望这份详细的指南能帮助您成功解决问题！
