在进行任何维修操作之前，请务必断开电源，并等待大容量电容（通常400V左右）充分放电，电视机内部存在高压，非专业人员操作有触电危险，如果您不具备电子维修基础和工具,强烈建议寻求专业维修人员的帮助。

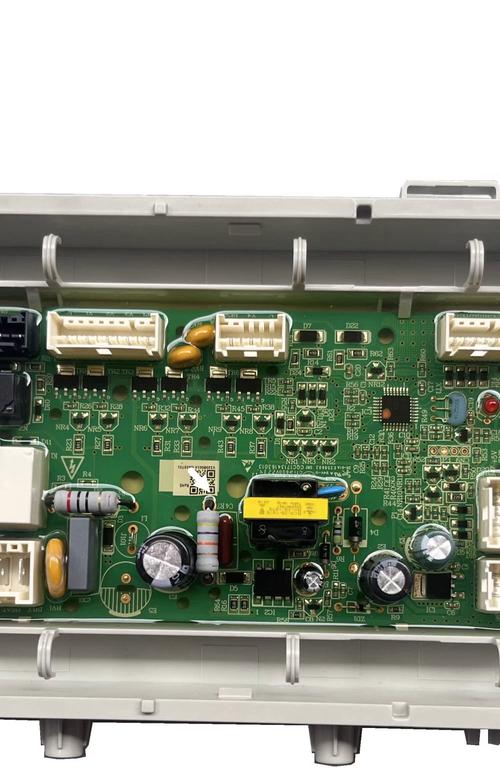

（图片来源网络，侵删）
第一部分：故障现象初步判断
观察电视的具体表现,这能大致判断故障范围：
- 完全无反应： 按下电源键，指示灯不亮，屏幕全黑，没有任何声音。
- 大概率是电源板故障。
- 指示灯亮，但无法开机： 按下电源键，电源指示灯亮（可能是红色或绿色），但屏幕不亮，也没有声音。
- 可能是电源板部分供电不良，也可能是主板或屏驱动板故障。
- 有“吱吱”声： 开机时能听到电源部分发出“吱吱”的叫声，但无法启动。
- 通常是电源板负载过重或电源板自身振荡电路工作不正常。
- 指示灯闪烁后熄灭： 按下电源键，指示灯闪烁几下或闪一下就灭了。
- 可能是电源保护电路启动，或主板/屏驱动板有短路导致电源保护。
第二部分：安全准备与工具
- 工具：
- 万用表（必备,最好有电容和二极管档）
- 示波器（高级,非必需但非常有用）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 小螺丝刀、镊子
- 隔离变压器（安全,非必需但推荐）
- 安全操作：
- 断开电源,拔下电源线。

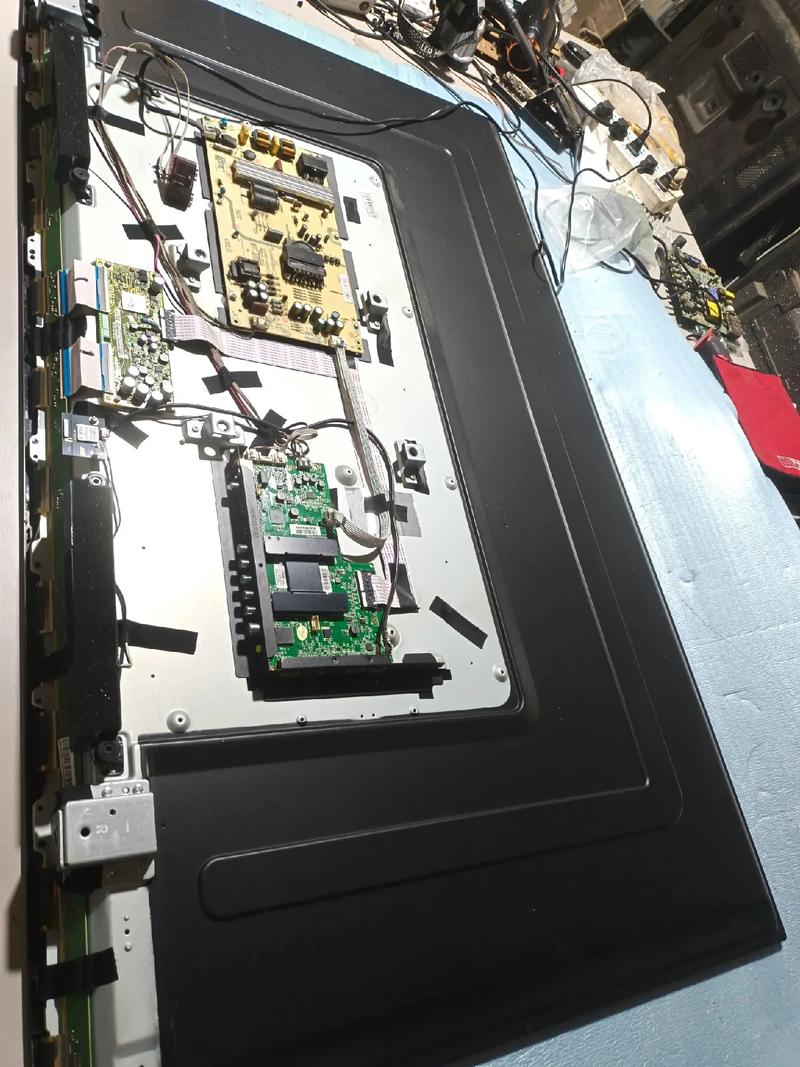

- 打开后盖,找到电源板。
- 找到电源板上体积最大的那个电解电容（通常是400V/100uF左右），用万用表测其两端电压,确认降到1V以下再进行操作。
第三部分：海尔HS-2528电源板常见故障点分析
海尔HS-2528的电源板方案可能与其他品牌型号有相似之处,常见故障点主要集中在以下几个部分：
交流输入及抗干扰电路
- 故障元件：
- 保险丝 (F1)： 最容易烧毁的元件，如果烧黑或熔断,说明后面电路存在严重短路。
- 压敏电阻 (RV)： 雷击或电网电压过高时击穿,通常也会导致保险丝熔断。
- 负温度系数热敏电阻 (NTC)： 刚开机时限制大电流，防止冲击，如果性能不良或开路，可能导致开机瞬间电流过大,烧保险。
- X电容、Y电容： 滤除干扰,偶尔会失效或漏电。
- 检查方法：
- 断电后，用万用表二极管档或电阻档测量保险丝是否通，如果不通,则已损坏。
- 测量压敏电阻是否短路（电阻档接近0欧），NTC是否有阻值（通常几欧到几十欧）。
- 如果保险丝烧毁，切勿直接更换新的保险丝就通电！ 必须找到导致保险丝烧毁的故障点（如整流桥、开关管、PFC电路等短路），否则会再次烧毁,甚至扩大故障范围。
整流滤波电路
- 故障元件：
- 整流桥 (BR1)： 将交流电转换为脉动直流电，内部二极管可能击穿短路,导致保险丝熔断。
- 大容量滤波电容 (C8/C9等，通常为400V)： 储能和滤波，可能出现鼓包、漏液、失容（容量变小）等故障。
- 检查方法：
- 断电后,用二极管档测整流桥的四个二极管是否正常。
- 目测电容是否有鼓包、漏液现象,这是最直观的判断方法。
- 用电容档测量其容量是否在标称值范围内，或用万用表电阻档测其充电情况（指针应先摆动后回到无穷大）。
PFC (功率因数校正) 电路 (如果该机型有)
- 作用： 提高功率因数，减少电网谐波污染,同时为后级提供更稳定的约380V直流电压。
- 故障元件：
- PFC开关管 (Q1)： 通常是MOSFET，是此部分的高压、大电流元件,容易击穿短路。
- PFC驱动IC (如NCP1653等) 及其周边电路： 驱动芯片损坏或外围电阻电容失效。
- PFC电感、升压二极管： 较少见,但可能损坏。
- 检查方法：
- 断电后，用二极管档测PFC开关管的D-S极是否击穿（短路）。
- 检查PFC驱动IC的供电脚（如VCC）是否有电压,以及相关反馈脚电压是否正常。
主开关电源电路 (核心部分)
- 作用： 将PFC输出的高压（约380V）转换为电视机各部分所需的低压直流电（如+12V, +24V, +5V, +32V等）。
- 故障元件：
- 主开关管 (Q2, 通常是MOSFET)： 电源的核心，工作在高频高压大电流下，是最高发的故障点之一，常见故障为击穿短路。
- 开关电源驱动IC (如UC384x系列、KA384x系列等)： 负责产生PWM脉冲信号驱动开关管，IC本身或其外围的启动电阻、反馈电阻、电容容易损坏。
- 开关变压器 (T1)： 本身故障率低,但引脚虚焊或次级绕组短路也可能导致问题。
- 初级尖峰吸收电路 (R, C, D组合)： 保护开关管免受反峰电压冲击,其中的电容或二极管失效可能导致开关管屡烧。
- 检查方法：
- 断电后，首先用二极管档测主开关管的D-S极是否击穿，如果击穿，必须检查驱动IC、尖峰吸收电路、以及次级整流管是否也存在故障,否则更换后可能再次击穿。
- 测量驱动IC的VCC供电脚电压（通常在15-20V），如果没有电压,检查启动电阻是否开路。
- 检查IC的反馈脚（如FB/COMP）电压是否正常。
待机/副电源电路
- 作用： 在主电源不工作时，为CPU控制系统提供+5V（或+3.3V）的待机电压,实现遥控待机功能。
- 故障元件：
- 待机MOS管或三极管： 控制主电源的开启与关闭。
- 副电源变压器： 体积较小，专门产生+5V待机电压。
- 待机电源IC (如VIPer12A, VIPer22A等)： 集成了MOS和PWM控制，是待机电源的核心,故障率较高。
- 检查方法：
- 测量副电源输出的+5V电压是否正常。
- 如果无+5V输出，检查待机电源IC的VCC供电脚电压（通常从220V整流后直接取电）。
- 检查待机电源IC是否击穿。
电压反馈与保护电路
- 作用： 稳定输出电压，并在输出电压过高、电流过大时切断电源,保护后级电路。
- 故障元件：
- 光耦 (PC1, PC817等)： 连接次级和初级，传递电压反馈信号，光耦本身或内部发光二极管/光敏三极管损坏会导致反馈异常,可能引起输出电压失控或无输出。
- 稳压IC (如TL431)： 精确控制光耦的电流，是稳压环路的核心,损坏会导致输出电压异常。
- 过压、过流保护检测电阻/电容： 通常在次级,开路或失效可能导致保护电路误动作或失效。
第四部分：维修流程建议
- 目视检查： 打开电源板，仔细观察是否有烧黑、鼓包、漏液的元件，特别是电容和MOS管,检查PCB板是否有烧焦的痕迹。
- 测保险丝：
- 保险丝完好： 故障可能在待机电路或主电源的初级启动电路。
- 保险丝熔断： 重点检查整流桥、PFC开关管、主开关管、压敏电阻等是否短路。
- 测大电容电压 (通电后，务必小心！)：
- 无300V+电压： 说明交流输入或整流滤波电路有问题。
- 有300V+电压： 说明初级电路基本正常，故障可能在主电源的振荡、驱动或次级整流滤波电路。
- 测待机电压：
- 无+5V待机电压： 优先检修待机电路（副电源IC、光耦、相关电阻）。
- 有+5V待机电压： 说明CPU部分有基本工作条件，此时可以尝试短接电源板上的“开机控制”点（通常标有
ON/OFF,PS-ON,STB等），看主电源是否能启动（测+12V, +24V等是否有输出），如果短接后无反应,则故障在主电源本身。
- 逐步排查：
- 如果主电源无输出，先测驱动IC是否正常工作（有无PWM波输出，可用示波器测）。
- 如果驱动IC无输出,检查其供电和外围电路。
- 如果驱动IC有输出但主开关管不工作,可能是开关管本身或驱动电阻问题。
- 如果驱动IC输出异常（如占空比过大），检查反馈环路（光耦、TL431）。
第五部分：常见维修案例总结
- 保险丝烧，主开关管击穿。
- 原因： 主开关管质量不佳或瞬间高压冲击导致击穿,引起电流过大烧保险。
- 维修： 更换主开关管和保险丝。务必同时检查驱动IC、尖峰吸收电路的电容/二极管、以及次级整流管是否完好,否则极易再次烧毁开关管。
- 屏幕闪一下黑屏，电源“吱吱”叫。
- 原因： 电源负载过重或电源本身带不起负载，可能是主电源+24V或+12V输出端滤波电容失容，或后级主板、屏驱动板有轻微短路。
- 维修： 断开电源板与主板的连接（拔掉排线），单独给电源板通电，看是否还“吱吱”叫，如果不叫了，说明是主板或屏驱动板问题，如果还叫,则检查电源板自身的输出滤波电容和整流二极管。
- 指示灯亮，但无法开机，按遥控无反应。
- 原因： 待机电路正常（有+5V），但开机控制信号未送达或主电源未工作，可能是电源板上的开机控制电路故障,或主板上的CPU未发出开机指令。
- 维修： 测量电源板上
PS-ON引脚在按遥控开机时是否有高低电平变化，如果没有，检查主板，如果有，但主电源无输出,则检查电源板上由该信号控制的MOS管或三极管是否损坏。
海尔HS-2528彩电的电源维修，遵循“由外到内、由简到繁、先易后难”的原则。保险丝、大电容、开关管、光耦、驱动IC是检查的重点，维修时，安全永远是第一位的，对于没有经验的用户，更换一块同型号的电源板往往是成本最低、最安全、最快捷的解决方案。
