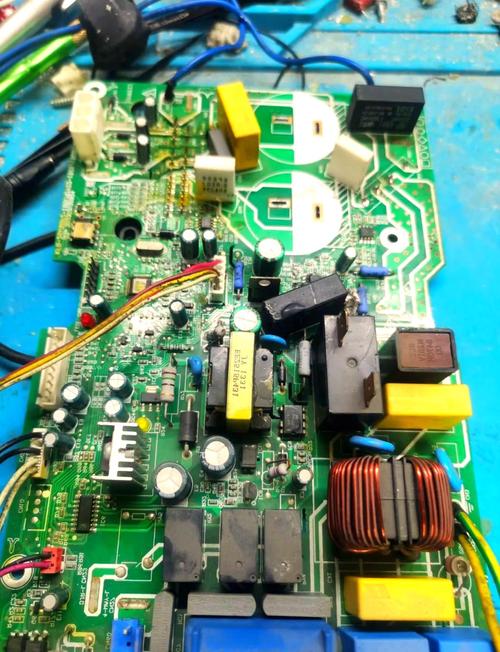

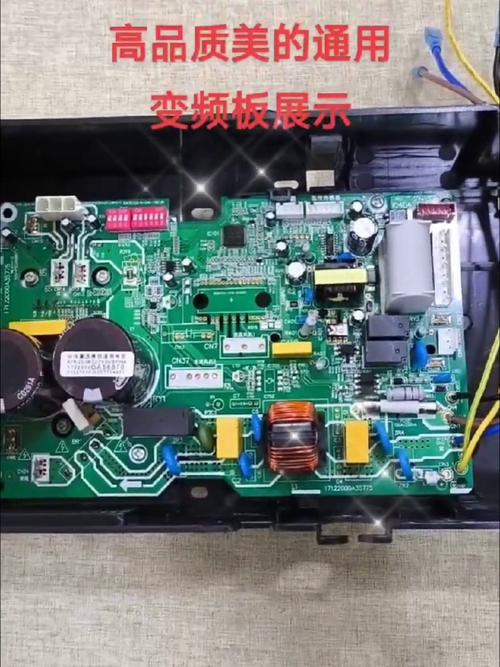

美的变频1502模块PFC电路故障

这是一个非常典型的空调维修问题,1502模块是美的早期及中期变频空调中常用的一款功率模块，它将PFC（功率因数校正）电路和IPM（智能功率模块）集成在一起，当PFC电路出现故障时，空调通常表现出一些特定的现象。

PFC电路的作用

在分析故障前,首先要明白PFC电路是做什么的，它的主要作用有两个：

1. 提高功率因数：普通整流电路会使输入电流波形畸变，呈脉冲状，功率因数很低（通常只有0.6-0.7），PFC电路通过主动控制，使输入电流波形变得平滑，跟随电压波形，从而将功率因数提高到0.95以上，减少电网的无功损耗，更加节能环保。
2. 稳定直流母线电压：PFC电路会将经过整流、滤波后的不稳定的直流电压（约100V-120V，随市电波动）“升压”并稳定在一个更高的直流电压（约380V-400V），这个稳定的380V高压是后续IPM模块驱动压缩机运行所必需的。

PFC电路就是空调的“稳压器”和“节能器”。

PFC电路故障的典型现象

当PFC电路出现故障时,空调通常会表现出以下一种或多种现象：

1. 空调上电后，内机无反应，不启动：这是最常见的现象，主板检测到PFC电压异常，为保护模块和压缩机，拒绝开机。
2. 开机后，室内机风扇转，但压缩机不启动：内机风扇由较低电压驱动，可能正常工作，但压缩机需要380V高压驱动，PFC故障导致无高压，压缩机无法启动。
3. 开机后，内外机都启动，但几秒或几十秒后，显示故障代码（如E1、E6等，具体看型号）：空调开始工作，但PFC电路未能正常输出稳定电压，检测到异常后，保护电路动作，强制停机并报故障。
4. 内机主板有“滴”的一声保护音，但屏幕无显示或显示乱码：主板自检程序检测到关键电压（PFC电压）异常，触发保护。
5. 模块或保险丝烧毁：严重时，会伴随有焦糊味，模块表面发黑，或者模块上的保险丝熔断。

PFC电路的常见故障点分析

PFC电路是一个升压斩波电路,主要由以下几个部分组成，故障排查也应遵循这个顺序，由简到繁。

供电与驱动部分（最容易出问题）

• PFC供电电阻（水泥电阻或功率贴片电阻）：

  • 故障现象：电阻阻值变大或烧断开路。
  • 原因：长期工作在高电压、大电流下，容易因过流或过热而损坏。
  • 检测方法：断电后，用万用表电阻档测量其阻值，正常值通常在几欧姆到零点几欧姆（具体看图纸），如果阻值无穷大或远大于标称值，则已损坏。这是PFC电路最高发的故障点之一。

• PFC驱动IC（如NCP1397、NCP1607等）及其周边电路：

  • 故障现象：驱动IC损坏，导致无PWM脉冲输出。
  • 原因：供电异常、负载短路、静电击穿等。
  • 检测方法：
    1. 测量IC的VCC供电脚是否有正常的15-20V电压。
    2. 测量其输出脚（通常为GATE脚）是否有PWM脉冲信号输出。这需要使用示波器，若无示波器，此步较难判断。
    3. 检查IC外围的启动电阻、反馈电阻、振荡电阻/电容等是否异常。

功率开关部分

• PFC开关管（IGBT，通常模块内部集成）：
  • 故障现象：IGBT击穿短路（C-E极间短路）。
  • 原因：驱动信号异常、过流、过压、散热不良等。
  • 检测方法：
    1. 断电，用万用表二极管档或电阻档测量IGBT的三个极。
    2. C-E极：正常情况下，应具有二极管的单向导电特性，如果短路（蜂鸣档响或电阻档显示很小），则已击穿。
    3. G-E极：应有一定阻值（通常为十几千欧姆以上），如果短路或阻值极小，也说明损坏。
  • 注意：如果IGBT击穿，一定要检查驱动电路和PFC供电电阻是否也同时损坏，否则更换后可能再次烧毁。

储能与续流部分

• PFC电感：

  • 故障现象：电感线圈匝间短路。
  • 原因：过流导致漆包线绝缘层损坏。
  • 检测方法：用万用表电阻档测量其直流电阻，通常很小（零点几欧姆），如果阻值正常，可用电感档或LCR表测量其电感量，与标称值对比，匝间短路时，电感量会明显减小。

• PFC整流二极管（快恢复二极管FRD）：

  • 故障现象：二极管击穿短路。
  • 原因：过压、过流。
  • 检测方法：用万用表二极管档测量，应具有单向导电性，如果正反向都导通（蜂鸣档响），则已击穿。

电压检测与反馈部分

• PFC电压检测电阻分压网络：

  • 故障现象：分压电阻阻值漂移或开路。
  • 原因：长期工作在高压下，电阻值发生变化。
  • 检测方法：断电后，测量分压电阻的阻值是否与标称值一致，这些电阻的阻值通常很大（几十kΩ到几百kΩ），变化一点就会导致检测电压偏差，使CPU误判。

• PFC电流检测电阻（康铜丝或功率小阻值电阻）：

  • 故障现象：电阻烧断或阻值增大。
  • 原因：过流。
  • 检测方法：测量其阻值是否正常（通常为毫欧级）。

故障排查思路与步骤（安全第一！）

警告：空调内部有致命的高压（约300V以上），非专业人员请勿尝试维修！操作前务必断电，并对高压电容进行放电！

1. 初步观察与问诊：

   • 询问用户故障发生的过程（是否遇雷雨、电压不稳、有异响等）。
   • 打开外机壳,观察模块、保险丝、电阻等元件是否有明显的烧毁、爆裂、发黑现象。

2. 静态测量（断电）：

   • 测量模块保险丝：如果保险丝熔断，说明存在严重短路（如PFC开关管击穿），此时不要急于更换保险丝，必须先排查后级短路点。
   • 测量PFC供电电阻：这是首选检查点，判断其是否开路或阻值变大。
   • 测量PFC开关管（IGBT）：判断是否击穿短路。
   • 测量PFC整流二极管：判断是否击穿。
   • 测量PFC电感：判断是否匝间短路。

3. 动态测量（通电，需谨慎！）：

   • 前提：静态测量未发现明显短路元件，且已确认PFC供电电阻正常。
   • 测量PFC驱动IC供电：上电后，测量驱动IC的VCC脚电压是否正常（通常在15-20V），若无电压，检查其供电电路。
   • 测量PFC输出电压（直流母线电压）：
     • 正常工作时,该电压应稳定在380V-400V DC。
     • 如果开机后该电压很低（约100-120V），说明PFC电路未工作，此时重点检查驱动IC有无PWM输出。
     • 如果开机后该电压为0,检查供电保险丝、PFC供电电阻是否开路。
   • 测量PWM驱动信号：使用示波器测量驱动IC输出到PFC开关管G极的信号，应有正常幅度的PWM脉冲波形，若无，则故障在驱动IC或其控制电路。

总结与建议

对于美的1502模块的PFC电路故障,可以总结出以下规律：

1. 最高发故障点：PFC供电电阻 和 PFC开关管（IGBT），通常是电阻先损坏，导致驱动电压不足，进而引起IGBT过流烧毁。
2. 次高发故障点：PFC驱动IC 及其周边启动、反馈电路。
3. 连带损坏：IGBT击穿后，很容易连带烧毁驱动IC和PFC供电电阻，形成“一锅端”的局面。

维修建议：

• 对于初级维修人员：如果发现保险丝熔断或IGBT击穿，强烈建议直接更换整个1502模块，因为模块内部的驱动电路和功率元件集成度高，排查和修复难度大，且即使修复了，其可靠性也无法保证，更换模块后，再检查模块外围的PFC电感、二极管等元件是否正常。
• 对于专业维修人员：在确认模块外围元件（尤其是PFC电感、二极管）无异常后，可以尝试更换模块，如果更换模块后仍然无法正常工作，则需要检查主控CPU输出的PFC使能信号和电压/电流反馈信号是否正常到模块。

希望这份详细的指南能帮助你定位和解决美的1502模块的PFC电路故障！
