v390hj1 p02故障电路图问题是什么？

故障代码含义解析

v390hj1 p02 是一个组合代码，我们需要拆解来看：

• v390hj1: 这通常是电视的主板型号，不同的主板型号，其设计细节可能略有不同，但核心逻辑和故障点基本一致。
• p02: 这是核心的故障代码，在大多数国产电视中，"P02" 代表 "保护模式"。

v390hj1 p02 的意思是：以 v390hj1 为主板的电视机，检测到异常情况，已经自动进入保护状态，停止工作。

进入保护模式的原因通常是 “过流保护” (Over Current Protection, OCP) 或 “过压保护” (Over Voltage Protection, OVP)，通俗地说，就是电视的电源或驱动电路检测到了电流或电压超过了安全值，为了避免烧毁更昂贵的部件（如屏幕、主板），电源管理芯片会立即切断输出，进入保护状态。

常见故障现象

当电视出现 P02 故障时，通常会表现为：

1. 指示灯状态：
   • 电源指示灯：通常会亮起，但颜色可能异常（如红色闪烁或常亮橙色），与正常开机时的白色或蓝色不同。
   • 无图像、无声音：屏幕是黑的，喇叭里也听不到任何声音。
2. 无法开机：按遥控器或机身上的电源键，电视会尝试启动（可以听到内部继电器“咔哒”一声，或者风扇短暂转动一下），但马上又停止，然后重复这个过程，或者直接进入保护状态。
3. 内部声音：在安静的环境下，有时能听到内部发出“吱吱”的异响，这通常是电源变压器或电感在过载工作时的声音，是判断电源故障的重要线索。

核心电路原理与关键元件（电路图解析）

P02 故障的根源几乎都出在 电源板 和 背光驱动板（也称高压板或Inverter板）上，我们需要重点检查这两块板的电路。

A. 电源板电路

电源板的作用是将 220V 交流电转换成电视各部分所需的各种直流电压（如 12V, 5V, 24V 等，具体电压因主板设计而异）。

P02 故障相关的关键电路和元件：

1. PFC (Power Factor Correction) 电路：

   • 作用：提升功率因数，将整流后的脉动直流电变成稳定的直流高压（通常为 380V-400V）。
   • 关键元件：
     • PFC开关管 (如：2SK3562, K2645, 2SC5707)：这是最容易损坏的元件之一，如果它被击穿短路，会导致 PFC 电路电流激增，触发过流保护。
     • PFC电感 (PFC Inductor / L1)：有时会因磁芯开裂或线圈短路而失效。
     • PFC二极管 (如：UF4007, DSEK30-06A)：整流作用，损坏后会导致工作异常。
     • PFC控制芯片 (如：NCP1397, L6599D)：负责驱动PFC开关管，如果损坏，PFC电路将无法正常工作。

2. 主开关电源电路：

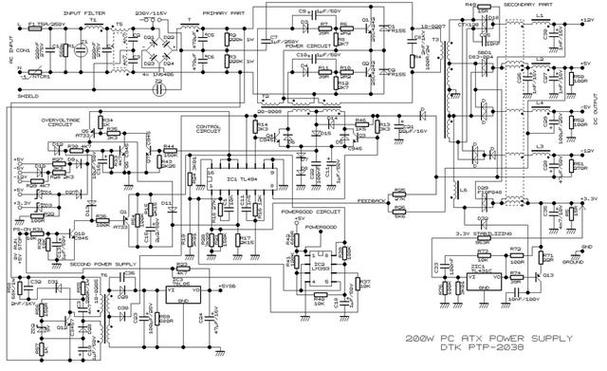

   （图片来源网络，侵删）
   • 作用：将 PFC 电路输出的高压（~400V）进一步转换为 12V, 5V 等低压。
   • 关键元件：
     • 主电源开关管 (如：K2645, 2SC5707, STP15N60M2)：和PFC开关管一样，是过流保护的重点监控对象，击穿短路是常见故障。
     • 主电源变压器：如果变压器匝间短路，会导致初级电流剧增，触发保护。
     • 主电源控制芯片 (如：NCP1397, NCP1377, VIPer12A)：这是电源板的“大脑”，负责驱动开关管、稳压和保护，如果其保护电路被触发，就会输出保护信号。
     • 光耦 (如：PC817, TLP181)：用于反馈次级电压，实现稳压，如果光耦或其外围电路（如431精密稳压管）故障，会导致反馈异常，可能触发保护。

3. 电源管理芯片 / 保护检测电路：

   • 作用：实时监测 PFC 和主电源的电压和电流，一旦检测到异常，就会发出指令，强制停止所有输出，进入保护状态。
   • 关键点：需要检查电源管理芯片（有时集成在PFC控制芯片中）的 过流保护引脚 和 过压/欠压保护引脚 的外围电路，通常这些引脚会连接一个小的电阻（称为“取样电阻”或“电流检测电阻”），如果这个电阻阻值变大或开路，也会误报保护。

B. 背光驱动板 电路

背光驱动板负责点亮屏幕的 LED 背光模组。

P02 故障相关的关键电路和元件：

1. 背光驱动电路：
   • 作用：将电源板送来的 12V 或 24V 电压，通过 MOS 管和升压变压器，转换成几十到一百多伏的高频交流电压，去点亮 LED 灯条。
   • 关键元件：
     • 背光驱动 IC (如：OZ960, OZ962, MP3208)：这是背光板的“大脑”，如果它或其外围电路损坏，可能会停止输出驱动信号，导致背光不亮，在某些设计中，背光板的严重故障信号会反馈回主板，也可能触发主板的保护。
     • 背光 MOS 管 (如：AOL12N10L, 2N7002)：这些是功率开关管，数量多（通常8-16个），工作在高电压、大电流下，是极易损坏的元件，一个或多个MOS管击穿短路，会导致驱动板电流剧增，可能触发电源板的保护。
     • 升压变压器 (电感)：如果变压器短路，也会导致电流异常。
     • 背光保险丝和限流电阻：如果这些元件熔断或开路，说明其后级电路存在严重短路。

故障排查流程（维修思路）

维修时,请务必先断开电源，并使用隔离变压器进行操作，注意人身安全！

第一步：初步判断

1. 观察指示灯：确认是 P02 保护模式。
2. 听声音：通电瞬间听是否有“吱吱”声，有，大概率是电源板或背光板负载过重。
3. 测量输出电压：通电后，立刻测量电源板送往主板和背光板的电压（如 12V, 24V, 5V），如果电压为 0V 或严重偏低，且指示灯亮，说明电源板已进入保护。

第二步：断开法（最有效的方法）

断开法用于判断故障点是出在电源板本身,还是其负载（主板或背光板）。

1. 断开背光板：

   • 找到连接背光板的排线或插头,将其从电源板上拔下。
   • 重新通电,测量电源板为背光板供电的插座（如 24V）电压是否恢复正常。
   • 如果电压恢复正常：说明故障点在 背光板，请重点检查背光板的 MOS 管、驱动 IC 和升压变压器是否短路。
   • 如果电压仍然为 0V 或很低：说明故障点在 电源板本身，请进入第三步。

2. 断开主板（可选）：

   • 如果断开背光板后电压仍不正常,可以尝试断开连接主板的电源插头（通常是为主板供电的 12V 或 5V 插头）。
   • 再次通电测量,如果此时电压恢复正常，说明可能是主板存在短路，导致电源板过流保护。
   • 注意：有些主板需要待机电压（5VSB）才能工作，断开主板后可能电源板也无法完全启动，此方法需谨慎。

第三步：电源板深度检修

如果确定是电源板故障,请按以下步骤检修：

1. 静态测量：

   • 断电，使用万用表的 二极管档 或 电阻档 (x1或x10档) 测量关键元件的 对地阻值（红表笔接大电容负极，黑表笔测各路输出端）。
   • 重点测量 PFC 开关管、主电源开关管的 D-S 极，如果阻值接近 0Ω，说明该管已击穿短路，更换新管前，一定要检查导致其损坏的原因（如驱动电路、控制芯片）。
   • 测量 PFC 二极管、主电源整流桥 是否击穿。

2. 动态测量（通电测试）：

   • 此方法有风险，需非常小心！
   • 在电源板的 220V 输入端串联一个 100W/220V 的白炽灯泡 作为假负载。
   • 通电后,如果灯泡微亮或闪一下后熄灭，说明电源板有启动迹象，但未能正常工作，可以测量 PFC 输出电压（约 380V）和主电源输出电压（如 12V）是否正常。
   • 如果灯泡持续很亮，说明电源板存在严重短路，必须先排除短路故障再通电。
   • 通过测量各路电压和关键芯片的引脚电压（如 VCC 供电、驱动输出脚），与电路图上的正常值对比，可以快速定位故障点。

重要提示：v390hj1 p02 电路图是特定型号的内部文件，普通用户很难获取，维修时，更多依赖的是电路原理图和维修经验，如果你没有电子维修基础，强烈建议将电视送到专业的维修店进行检修，因为涉及高压，非常危险。
