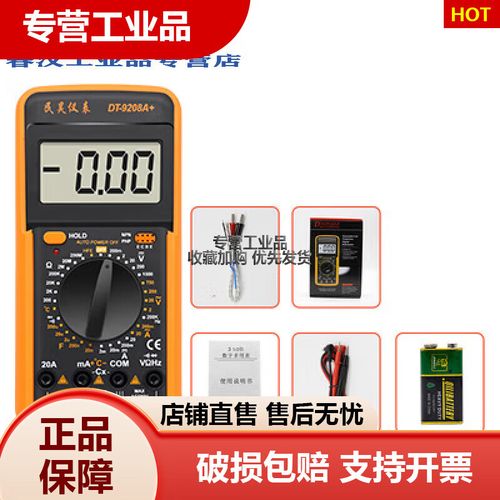

DT9208万用表频率档为何失灵？

安全第一，准备工作

1. 断电与放电：在开始任何维修之前，务必将万用表的表笔从被测电路上移开，并关闭电源，如果之前测量过高电压，内部电容可能存有电荷，最好短接一下表笔和输入端子进行放电。
2. 准备工具：
   • 一套精密螺丝刀（通常是十字和内梅花）。
   • 万用表（另一台好的万用表，用于测量电阻、电压等）。
   • 电烙铁、焊锡、松香。
   • 吸锡器或吸锡线。
   • 镊子、放大镜（可选，但非常有用）。
   • 酒精和棉签,用于清洁电路板。
3. 了解结构：小心地拆开后盖，观察电路板，找到与频率测量相关的部分。

第二步：理解频率档的工作原理

DT9208这类万用表测量频率的原理通常是：

1. 输入信号：待测的交流电压信号（如方波、正弦波）从 V/Ω 和 COM 插孔输入。
2. 衰减与放大：信号首先经过一个电阻分压网络进行衰减，然后通过一个运算放大器（如LM358）或专门的比较器（如LM393）进行放大和整形，将各种波形的信号转换成标准的方波或脉冲信号。
3. 频率计数：这个方波信号被送到微控制器（MCU，通常是常见的51内核单片机，如STC89C52或兼容型号）的一个定时器/计数器输入引脚。
4. MCU计算：MCU在固定的一段时间内（例如0.2秒）对输入的脉冲进行计数，然后根据计数值计算出频率，最后将结果驱动LCD显示屏显示出来。

故障点通常集中在以下几个环节：

• 输入通道：衰减电阻、保护元件（压敏电阻TVS、二极管）。
• 信号整形电路：运算放大器/比较器及其外围电路。
• MCU及外围电路：MCU本身、其时钟晶振、给计数器提供基准时间的定时器。
• 供电电路：整个电路板的供电是否稳定。
• 档位切换开关：切换到Hz档时，相关的开关点是否接触良好。

第三步：系统化故障排查流程

按照从易到难、从外到内的顺序进行排查。

检查外部和基本设置

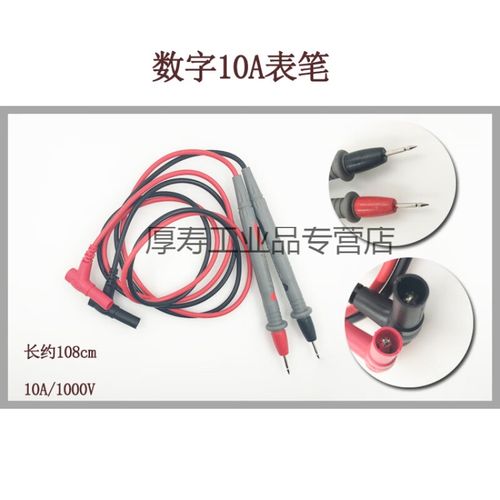

• 表笔：检查表笔是否损坏，特别是内部导线是否断路。
• 输入插孔：确保表笔可靠地插入 V/Ω 和 COM 插孔。
• 功能开关：将功能开关拨到 Hz 档，确保开关已完全到位，可以轻轻拨动几下，观察是否有瞬间显示正常的情况，这可能是开关接触不良的迹象。
• 电池：检查电池电量是否充足，低电压可能导致MCU工作不稳定，虽然其他档位可能还能用，但某些功能会异常。

检查输入通道和信号整形电路（关键步骤）

这是最常见的故障区域。

• 定位电路：在电路板上找到与 Hz 档相关的部分，通常会有一个运算放大器（如IC2，型号可能是LM358）和一个比较器（如IC3，型号可能是LM393），以及一些电阻和电容。
• 测量电源：用万用表的直流电压档，测量运放和比较器的电源引脚（通常是 VCC 和 GND），确保有正常的电压（通常是+5V或+9V，取决于万用表设计）。
• 检查输入信号：
  • 找到一个信号源,比如手机充电器输出的5V直流电（上面有微弱的纹波，但不足以触发），或者找一个函数信号发生器，输出一个标准的 1kHz, 1Vpp 的方波或正弦波信号。
  • 将信号发生器的输出接到万用表的 V/Ω 和 COM 插孔。
  • 关键测试点：用另一台万用表的 交流电压档 或 示波器，从输入端 (V/Ω 插孔) 开始，沿着信号路径向后测量：
    1. 输入端：是否能测到信号？
    2. 分压电阻之后：信号是否被正确衰减？
    3. 运放/比较器的输入引脚：信号是否到达？
    4. 运放/比较器的输出引脚：这里应该是一个干净的、边沿陡峭的方波，如果输入有信号，但输出没有方波，或者波形失真，那么问题就出在这个芯片或其外围电路上。
• 静态电阻测量：
  • 断开电源！
  • 用万用表的 二极管档 或 电阻档，在线测量运放/比较器各个引脚对地的电阻，并与正常万用表或原理图进行对比，如果发现某个引脚对地短路或阻值异常很大，可能是芯片损坏或其外围电容、二极管击穿。
  • 重点检查元件：
    • 保护二极管：通常在输入端有两个反向并联的二极管，用于钳位电压，检查它们是否被击穿短路。
    • 滤波电容：检查输入端的滤波电容是否漏电或短路。
    • 整形芯片：如果外围元件都正常，很可能是运放或比较器本身损坏了，LM358/LM393是易损件。

检查MCU及其相关电路

如果信号整形电路输出正常的方波,但万用表仍然显示“0”或乱码，那么问题可能在MCU部分。

• 检查MCU电源：确保MCU的 VCC 和 GND 引脚有稳定的工作电压。
• 检查时钟晶振：
  • 频率测量依赖于MCU内部的定时器,而定时器又依赖于外部晶振提供的时钟。
  • 找到MCU附近的一个金属外壳的晶振（通常是11.0592MHz或12MHz）。
  • 用万用表的 电压档 测量晶振两个引脚的对地电压，正常情况下，两个引脚的电压应该非常接近，通常在1.5V到2.5V之间，且略有差异，如果两个引脚电压完全一样（比如都是0V或5V），说明晶振没有起振。
  • 如果怀疑晶振损坏,可以尝试 代换法，换上一个同型号的晶振，这是最有效的解决方法之一。
• 检查MCU本身：
  • 如果晶振正常,供电也正常，信号也送入了，但MCU就是不计数，那么可能是MCU内部损坏了。
  • 判断MCU损坏比较困难,通常是在排除了所有其他可能性后，才做此怀疑，MCU损坏一般需要更换整块电路板或由专业人员进行芯片级维修（需要编程器）。

检查档位切换开关

• 拨到Hz档时,开关内部簧片可能因氧化或磨损导致接触不良。
• 可以用酒精棉签轻轻擦拭开关的金属触点,然后用吹气球吹干。
• 如果物理损坏严重,可能需要更换整个 rotary switch（旋转开关）。

第四步：常见故障及解决方案总结

第五步：维修实例与技巧

案例：DT9208A，Hz档显示为0，其他档正常。

1. 初步判断：供电和主MCU工作基本正常，因为其他档位显示正常，问题出在Hz档的专用通道。
2. 信号注入：用函数发生器输出1kHz/1Vpp正弦波，接到输入端。
3. 逐级测量：
   • 输入端有信号。
   • 信号经过一个100kΩ电阻后，仍有信号。
   • 信号到达LM358（运放）的输入引脚（Pin3）。
   • 发现问题：LM358的输出引脚（Pin1）没有输出方波，电压始终为低电平或高电平，没有变化。
4. 静态检查：
   • 断电,测量LM358的电源引脚（Pin8）对地电阻正常。
   • 测量输入引脚（Pin2）的反馈电阻（通常是1MΩ）和接地电阻（100kΩ）阻值正常。
   • 怀疑LM358损坏。
5. 更换元件：
   • 用吸锡器小心地拆下LM358。
   • 换上一片新的LM358。
6. 测试：重新装好，通电后再次测量，LM358输出端有正常的方波信号，万用表Hz档显示1000.0Hz，故障排除。

最后提醒：

• 耐心是关键,一步步排查，不要跳步。
• 焊接时注意静电防护,避免损坏CMOS芯片（如MCU、运放）。
• 如果对电子技术不熟悉,最好寻求专业人士的帮助，避免把小问题修成大问题。
