1吨废铁能炼多少钢坯？

这是一个非常好的问题,答案并不是一个固定的数字，因为它受到多个关键因素的影响。1吨废铁通常能产出大约0.95吨到1吨的钢坯。

这个看似简单的转换背后,隐藏着复杂的工业流程和损耗，下面我们来详细分解一下这个过程和影响最终产出的因素。

核心概念：投入产出比

在钢铁行业,衡量废铁利用效率的关键指标是 “金属收得率” 或 “成材率”，它指的是最终成品钢坯的重量占投入废铁重量的百分比。

计算公式： 钢坯产量 (吨) = 废铁投入量 (吨) × 金属收得率 (%)

对于现代电弧炉炼钢,金属收得率通常在 95% 到 99% 之间，1吨废铁产出0.95吨钢坯是一个非常普遍和合理的估算。

影响金属收得率的关键因素

为什么会有损耗？为什么不是100%？主要有以下几个原因：

废铁的“杂质”（最重要的因素）

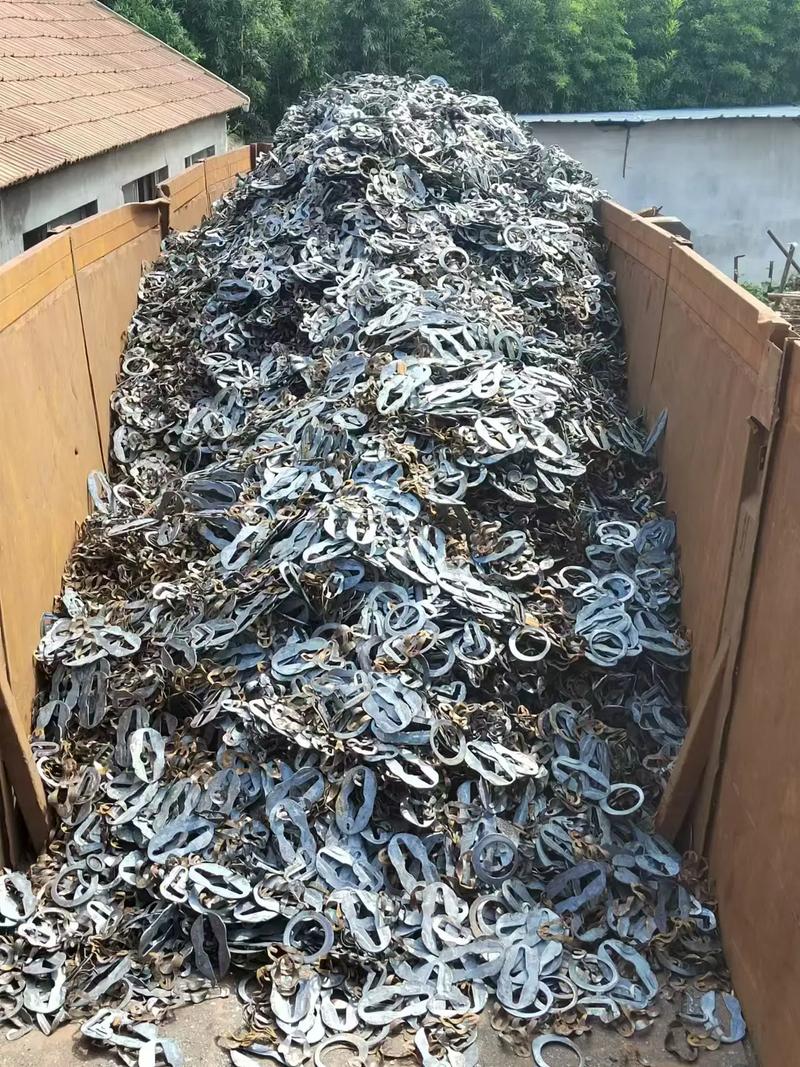

废铁并非纯净的铁,它含有多种杂质，这些杂质必须在冶炼过程中被去除。

• 其他金属元素： 废铁中常混有铜、锡、铬、镍等，这些元素被称为“残余元素”或“微量元素”。
  • 铜、锡：是钢中的有害元素，会降低钢的塑性和韧性，使钢材变脆，在冶炼中很难去除，需要通过稀释（加入纯净的废钢或铁水）来降低其浓度，如果废铁中铜、锡含量过高，整炉钢的质量都会下降，甚至无法生产，这会严重影响收得率。
  • 铬、镍：在某些情况下是合金元素（如不锈钢），但在生产普通碳素钢时，它们也是不希望有的杂质，同样需要稀释。
• 非金属杂质：
  • 碳：来自废钢中的渗碳体等，含量需要精确控制。
  • 硅、锰：作为脱氧剂和合金元素，含量也需要控制。
  • 磷、硫：是有害杂质，会使钢材产生“冷脆”和“热脆”，必须在冶炼过程中通过造渣等方式去除。

处理方式： 为了解决杂质问题，钢厂会对废铁进行严格的 “分拣” 和 “配料”，他们会将不同成分的废铁混合，以达到目标钢种所需的化学成分，这个过程本身就可能导致部分废铁因杂质超标而被舍弃，从而影响整体的收得率。

冶炼过程中的物理损耗

• 氧化损耗： 在电弧炉中，通过电弧产生高温，同时会吹入氧气或氧气与燃料的混合物（如氧燃烧嘴），氧气与铁水中的碳、硅、锰等元素发生反应，生成一氧化碳、二氧化碳、二氧化硅等气体和炉渣，这个过程被称为“氧化脱碳”或“精炼”，是去除杂质的关键步骤，但同时也造成了铁元素的直接损失，这部分损失通常占总投入量的 2% - 5%。
• 炉渣带出的金属： 在去除杂质时生成的炉渣，其物理特性（粘度、表面张力）决定了它能包裹多少微小的铁珠，如果炉渣处理不当，可能会有少量铁珠随炉渣被排出，造成金属损失。

钢坯生产的“切头切尾”损失

从钢水到最终的钢坯,还需要经过 连铸 或 模铸 工序。

• 连铸： 将钢水连续铸成钢坯（如方坯、板坯），在开始和结束时，以及由于设备或工艺问题，钢坯的头尾部分质量可能不达标，需要被切除（称为“切头切尾”），这部分损失大约占钢坯总重量的 1% - 3%。
• 模铸： 将钢水铸成钢锭，然后再加热轧制成钢坯，这种方式的损耗更高，包括浇注系统的损失和钢锭的冒口切除。

一个简化的流程示例

让我们用一个简化的例子来理解：

1. 投入： 1000公斤（1吨）的废铁。
2. 配料与熔化： 废铁在电弧炉中熔化，假设其中有4%的杂质（如碳、硅、非金属物等）和2%的元素在氧化过程中被烧掉，形成气体和炉渣。
   • 损失： 1000kg × (4% + 2%) = 60kg。
   • 剩余钢水： 1000kg - 60kg = 940kg。
3. 精炼与调整： 加入少量合金元素进行调整，增加重量约5公斤。
   • 钢水总量： 940kg + 5kg = 945kg。
4. 连铸成坯： 将945公斤钢水铸成钢坯，假设切头切尾损失2%。
   • 损失： 945kg × 2% = 18.9kg。
   • 最终钢坯产量： 945kg - 18.9kg ≈ 926.1kg。

在这个例子中,金属收得率约为 6%，在实际生产中，通过优化工艺，这个数字可以轻松达到95%以上。

虽然理论上1吨废铁可以接近1吨钢坯,但考虑到不可避免的杂质去除和物理损耗，一个现实且普遍接受的答案是：1吨废铁大约能产出0.95吨到1吨的钢坯，对于管理良好、废铁质量高的现代化钢厂，0.98吨甚至更高的产出也是完全可能的。
