- 安全第一! 电磁炉内部存在高压(市电220V经过整流滤波后约有300V直流电),非专业人员请勿轻易拆机,特别是通电状态下,操作前务必拔掉电源插头,并等待电容完全放电。
- 本指南提供的是思路和方法,具体维修需要结合实际情况和一定的电子技术基础,如果自己没有把握,建议联系专业维修人员。
第一步:维修前的准备工作与安全须知
-
工具准备:
- 万用表(必备,用于测量电压、电阻、通断)
- 绝缘螺丝刀、尖嘴钳、镊子
- 示波器(高级工具,用于检测IGBT驱动波形,非必需但很有用)
- 常用电子元件:IGBT(绝缘栅双极型晶体管)、快恢复二极管、电阻、电容、风扇等。
-
安全须知:
- 断电操作: 拆机前务必拔下电源线。
- 电容放电: 电磁炉大滤波电容(通常容量很大,如5μF/400V)在断电后仍存有高压,用万用表的电压档或一个大功率电阻(如1kΩ/5W)的两端接触电容正负极,进行放电,直到电压接近0V。
- 隔离变压器: 如果条件允许,使用隔离变压器进行维修,可以确保人身安全,因为火线和零线都是对地悬浮的。
第二步:故障现象分类与初步判断
电磁炉的故障通常可以分为两大类:完全不通电和通电后无反应/不加热。

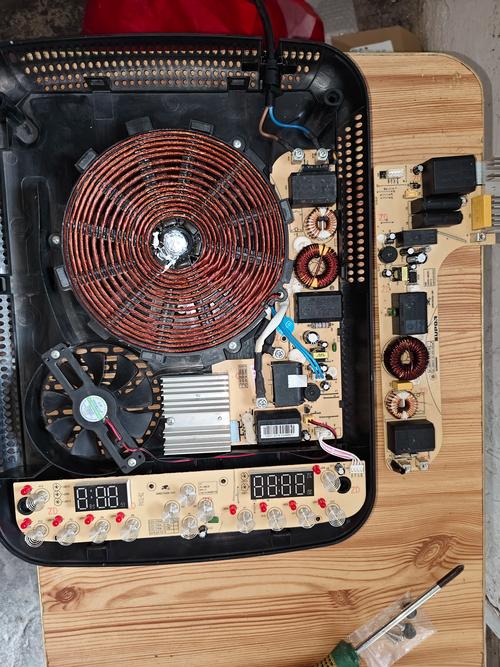

故障现象一:完全不通电,指示灯不亮
这通常是电源输入或电源转换电路的问题。

(图片来源网络,侵删)
可能故障点:
- 电源线内部断路或插头接触不良。
- 保险丝(FUSE)熔断。 这是最常见的原因,保险丝熔断说明后级电路存在严重短路。
- 压敏电阻(RV)击穿。 雷电或电网电压过高时,压敏电阻会击穿短路,导致保险丝熔断。
- 整流桥(BR1)击穿短路。
- 主滤波电容(C1)击穿短路。
- 电源开关(SW1)损坏。
维修步骤:
- 检查电源线和插头: 目测或用万用表通断档检查。
- 打开外壳,找到保险丝: 保险丝通常位于电源输入端,是一个玻璃管或陶瓷管状元件。
- 测量保险丝:
- 如果保险丝完好: 问题可能在电源转换电路(如变压器、次级整流滤波电路),但这种情况较少见。
- 如果保险丝熔断: 绝对不能直接更换新的保险丝就通电! 必须找到导致保险丝熔断的短路故障点,否则会再次烧毁,甚至损坏其他元件。
- 查找短路点(保险丝熔断后):
- 静态测量: 将万用表打到二极管档或电阻档,在断电状态下测量:
- 测量压敏电阻(RV): 正常应为无穷大,如果阻值很小或接近0,则已击穿。
- 测量整流桥(BR1): 用二极管档测量其四个脚,正常情况下,任意两个交流输入端之间应不通,每个交流输入端与对应的直流输出端之间应有一个二极管的压降(约0.5V),如果任意两脚之间阻值很小或为0,则已击穿。
- 测量主滤波电容(C1): 用电阻档测量,正常情况下,表针会先有一个充电摆动,然后回到无穷大,如果阻值很小或为0,则电容已击穿。
- 测量IGBT(G、E极): IGBT是电磁炉中最容易损坏的功率元件之一,用万用表二极管档测量其G极和E极、G极和C极之间不应短路,用电阻档测量C极和E极之间也应不通,如果短路,IGBT损坏。
- 重点检查: 压敏电阻、整流桥、IGBT是导致保险丝熔断的“三大元凶”,通常这几个元件中会有一个或多个同时损坏。
- 静态测量: 将万用表打到二极管档或电阻档,在断电状态下测量:

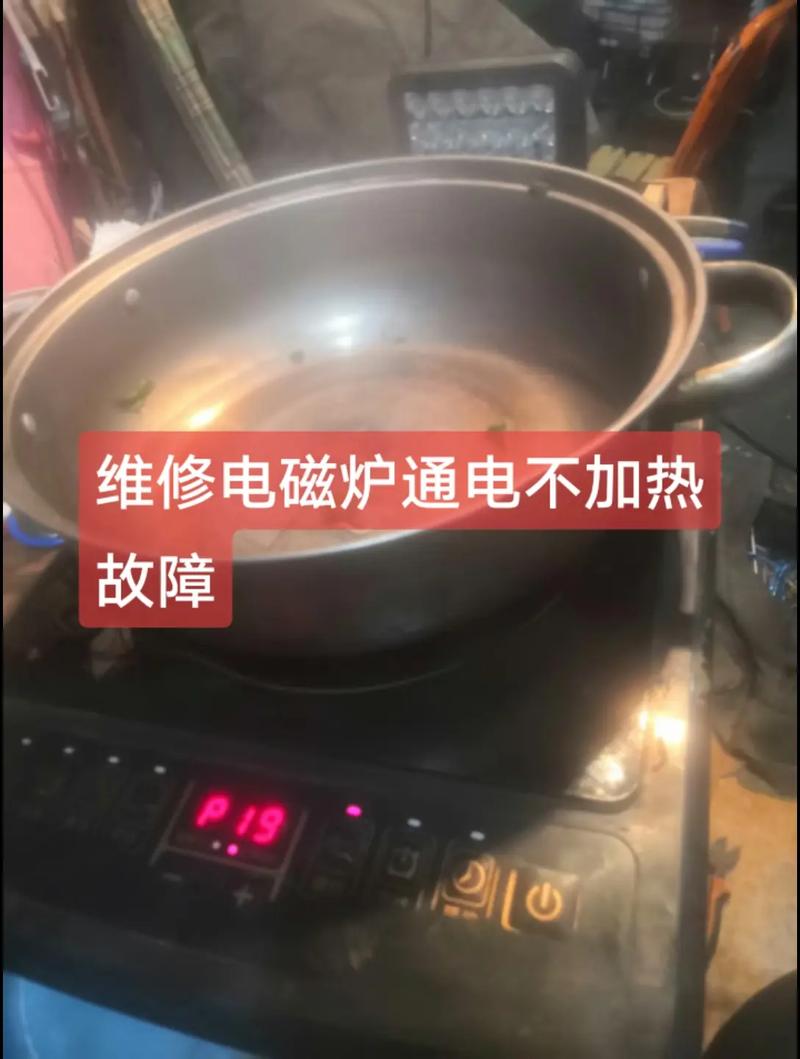

故障现象二:通电有反应(如风扇转、指示灯亮),但不加热

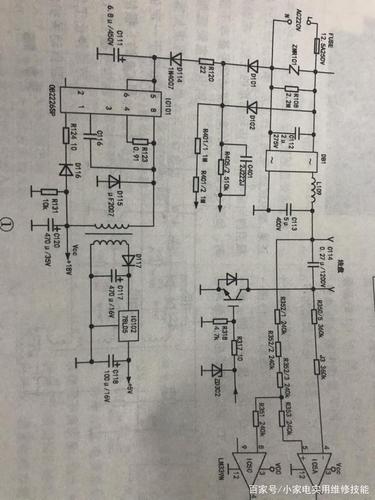

这种情况说明电源电路正常,问题出在驱动电路、同步电路、检锅电路、PWM控制电路或功率输出电路。
可能故障点:

(图片来源网络,侵删)
- IGBT损坏(开路或短路)。
- 快恢复二极管(D5)击穿。 它与IGBT并联,是IGBT的续流保护二极管。
- 驱动电路故障。
- 驱动芯片(如TA8316S、SN3A2402P等)损坏。
- 上/下偏置电阻(R20/R21)开路或变值。
- 驱动稳压二极管(ZD1)击穿。
- 同步电路故障。 同步电阻(R13-R16)变值或开路,导致CPU无法正确判断锅具位置,从而不输出PWM信号。
- 检锅电路故障。 电流检测电阻(R52,通常是一个很小的贴片电阻或康铜丝)开路或变值,CPU检测不到锅具,会认为无锅而保护。
- PWM脉冲信号异常。 微处理器(MCU)本身损坏或其输出的PWM信号不正常。
- LC振荡电路问题。 高频谐振电容(C3)容量下降或失效,导致电路无法起振。
维修步骤:
第一步:测量关键点电压(通电状态下,小心操作!)
-
测量IGBT的G极电压:
- 正常情况下,在不加热时,G极电压应接近0V或有一个很低的电压(如0.15V左右)。
- 如果按下开机键后,G极电压一直为高电平(接近18V或更高),或者一直为0V,则说明驱动电路或CPU有问题。这是判断驱动电路是否正常的关键点!
- 警告: 如果G极电压长时间为高电平,IGBT会因导通而立即烧毁!测量要快,一旦发现异常立即断电。
-
测量驱动芯片(如TA8316S)的输入和输出脚:
- 查阅芯片资料,测量其输入脚(通常是PWM信号输入)是否有脉冲信号,输出脚是否有相应的、被放大的脉冲信号输出到IGBT的G极。
- 如果输入正常但输出异常,很可能是驱动芯片损坏。
-
测量主电源电压:
- 测量主滤波电容C1两端的电压,应有约300V直流电。
- 测量驱动芯片的供电电压(通常是18V左右),如果电压异常,检查电源转换电路。
第二步:分段排查
-
检查功率输出回路:
- 断电测量: 用万用表二极管档测量IGBT的C-E极和快恢复二极管D5是否击穿短路,这是最常见的故障点之一,如果损坏,需要一同更换。
-
检查驱动电路:
- 测量驱动电阻: 检查连接驱动芯片输出端和IGBT G极之间的电阻(通常为几欧姆到几十欧姆,如R20/R21)是否开路。
- 测量驱动稳压管: 检查G极和E极之间的稳压二极管(ZD1)是否被击穿,这个管子是保护G极不被过压击穿的,击穿后会导致G极电压被钳位,无法正常工作。
- 替换驱动芯片: 如果以上都正常,怀疑驱动芯片损坏,可以尝试更换同型号的芯片。
-
检查同步电路:
- 测量同步电阻: 检查连接到高压取样电阻(R13-R16)的电阻是否变值或开路,这些电阻为CPU提供同步信号,如果异常,CPU会认为锅具不在或电路异常,从而停止加热。
-
检查检锅电路:
- 测量电流检测电阻: 检查连接在IGBT发射极E极和地之间的电流检测小电阻(R52)是否开路或阻值变大,这个电阻是CPU判断有无锅具的关键,如果它开路,CPU会一直认为没有锅,所以不加热。
第三步:C21A01典型故障案例总结
-
最常见故障: 保险丝熔断,伴随现象:整机不通电。
- 原因: 压敏击穿 + IGBT击穿 + 整流桥击穿,这三个元件经常“集体阵亡”,需要同时更换,更换后,最好先不装锅,通电测量IGBT的G极电压,确认在不开机状态下为0V,再开机测试。
-
第二常见故障: 通电有反应,但不加热。
- 原因A: 电流检测电阻(R52)开路,这是C21A01的一个通病,这个电阻很小,容易因电流过大而烧断,更换一个同规格的康铜丝或贴片电阻即可。
- 原因B: 驱动芯片(TA8316S)或其外围电阻(R20/R21)损坏,导致无法向IGBT提供正常的驱动脉冲。
- 原因C: 同步电阻(R13-R16)变值,导致CPU无法判断锅具状态,进入保护。
总结维修流程图
[用户报修]
|
V
[现象分类] --> 1. 完全不通电 --> 1.1 检查电源线/开关
| 1.2 检查保险丝
| [保险丝断] --> 1.2.1 静态测量压敏、整流桥、IGBT、C1
| [找出短路点] --> 更换损坏元件
| [保险丝好] --> 检查电源转换电路
|
V
2. 通电不加热 --> 2.1 测量IGBT的G极电压
[G极电压为高电平] --> 检查驱动电路/芯片
[G极电压为0V] --> 2.2 检查检锅电路(R52)
[R52正常] --> 2.3 检查同步电路(R13-R16)
[同步正常] --> 2.4 检查PWM信号/更换CPU
希望这份详细的指南能帮助你维修苏泊尔C21A01电磁炉,耐心和细心是成功维修的关键,安全永远是第一位的!
