美的ST2106电磁炉控制板故障何解？

电磁炉工作原理简述（有助于理解故障）

电磁炉的核心是控制板，它相当于电磁炉的“大脑”,主要功能是：

1. 接收信号：接收面板按键（开/关、火力、定时等）的指令。
2. 控制输出：根据指令，通过PWM（脉宽调制）信号控制IGBT（绝缘栅双极型晶体管）的导通与截止，从而产生高频电流，使线圈盘产生磁场,加热锅具。
3. 检测与保护：通过多个传感器（如IGBT温度传感器、锅具温度传感器、电流检测等）实时监测工作状态，一旦出现过热、过流、无锅、锅具异常等情况,立即停止加热并报错。

控制板故障通常表现为整机不工作、无法加热、频繁报错或功能异常。

美的ST2106控制板常见故障现象及原因

故障现象1：整机不通电，无任何反应（指示灯不亮，风扇不转）

这是最常见的故障,通常由电源供电部分问题引起。

• 可能原因及排查步骤：
  1. 外部电源问题：
     • 检查插座是否有电，用其他电器（如手机充电器）测试。
     • 检查电磁炉电源线是否插紧,内部是否有松动或断线。
  2. 保险丝（FUSE）熔断：
     • 这是最常见的原因！ 保险丝位于控制板上,通常是一个棕色或白色的管状元件。
     • 排查方法： 断开电源，拆开电磁炉外壳，找到控制板，找到保险丝，用万用表的“二极管档”或“电阻档”测量其两端是否导通（电阻接近0Ω），如果阻值无穷大,说明保险丝已熔断。
     • 重要提示： 保险丝熔断不是“病因”，而是“结果”。绝对不能只换一个保险丝就通电！ 必须找到导致保险丝熔断的根本原因，否则换上新的保险丝会立即再次熔断,甚至可能损坏其他元件。
  3. 压敏电阻（RV）击穿：
     • 压敏电阻并联在电源输入端，用于防止电网电压瞬间过高（如雷击）损坏后续电路，它是“牺牲品”，电压过高时会击穿短路,导致保险丝熔断。
     • 排查方法： 同样用万用表测量，如果阻值很小或接近0Ω，说明已击穿,需要更换。
  4. 桥式整流器（DB1）击穿：
     • 将220V交流电转换成直流电，如果它内部短路,会直接导致保险丝熔断。
     • 排查方法： 拆下桥式整流器，用万用表二极管档分别测量其四个引脚，正向应有0.5V左右的压降，反向应不通，如果任何两个引脚之间正反向都导通,说明已击穿。
  5. 驱动电路或IGBT短路：

     如果驱动芯片（如TA8316S）或IGBT本身击穿短路，也会导致保险丝熔断,这通常发生在维修后或元件老化后。

故障现象2：有电源，但无法加热（风扇转，指示灯正常，按“加热”键无反应）

这通常是功率输出部分或驱动控制部分的问题。

• 可能原因及排查步骤：
  1. 微处理器（MCU，单片机）工作异常：
     • MCU是控制板的核心，如果它不工作,整个控制逻辑就瘫痪了。
     • 排查方法：
       • 检查MCU的供电是否正常（通常是+5V），5V电压为0，检查其电源稳压电路（如7805或78L05）是否损坏。
       • 检查MCU的复位电路（通常是RC电路）是否正常。
       • 检查MCU的晶振（通常为8MHz或10MHz）是否起振，用万用表测两端电压，通常在1.5V-2.5V之间,或者用示波器观察波形。
  2. 驱动电路故障：
     • MCU产生的PWM信号很弱，需要经过驱动芯片（如TA8316S）放大后才能驱动IGBT。
     • 排查方法：
       • 检查驱动芯片的供电是否正常（通常是+18V或+20V）。
       • 检查驱动芯片的输出端（通常接IGBT的G极）在开机后是否有PWM信号，这需要用示波器测量，如果没有示波器，可以尝试用万用表直流电压档测量,开机时电压应有微小波动。
       • 如果驱动芯片损坏（如TA8316S）,需要更换。
  3. IGBT（功率管）损坏：
     • IGBT是电磁炉的“心脏”，负责高频开关，如果它损坏,就无法产生电流。
     • 排查方法：
       • 断开线圈盘！ 这是非常重要的一步,防止在测量时意外启动。
       • 用万用表二极管档测量IGBT的三个极（G、C、E），正常情况下，G-C、G-E之间应有一个二极管的压降（约0.5-0.7V），C-E之间正反向都应不通，如果C-E之间正反向导通,说明IGBT已击穿短路。
  4. 谐振电容（C3，通常为0.33uF）失效：
     • 这个电容与线圈盘组成LC谐振电路，如果它失效（如容量减小或失效），会导致电路无法谐振,无法正常加热。
     • 排查方法： 用电容表或万用表的电容档测量其容量是否与标称值相符，如果没有专业工具,可以用一个好的同规格电容代换试试。
  5. 电流检测电路故障：
     • 电流互感器及其相关电路（如采样电阻、滤波电容）如果损坏，会导致MCU检测不到电流，误判为无锅或故障,从而保护不加热。
     • 排查方法： 检查电流互感器次级是否开路,相关采样电阻是否变值或开路。

故障现象3：频繁报警（如E0、E1、E2、E3、E6等）

每个代码代表不同的保护功能被触发。

• 常见代码含义：
  • E0 / 内部电路故障： 通常指MCU检测到自身或关键控制信号异常，重点检查MCU、驱动电路、18V供电。
  • E1 / 无锅或锅具不适配： 电流检测电路未检测到足够大的电流，可能是电流互感器损坏、采样电阻开路、或谐振电容失效。
  • E2 / 传感器开路/短路： 指锅具温度传感器（ thermistor）开路或短路，检查该传感器（通常是一个小电阻）及其连接线。
  • E3 / IGBT高温保护： IBT温度传感器检测到温度过高，可能是传感器损坏、风扇不转、或散热器油污过多导致散热不良。
  • E6 / 电网电压过高： 电压检测电路检测到输入电压超过安全范围，检查压敏电阻是否正常,电压检测电阻是否变值。

美的ST2106控制板维修流程建议

1. 安全第一！

   • 断开电源,拔下插头。
   • 对于有经验的维修人员，建议使用隔离变压器,防止触电。
   • 在通电测试时，手不要接触任何电路板元件,特别是高压部分。

2. 目视检查：

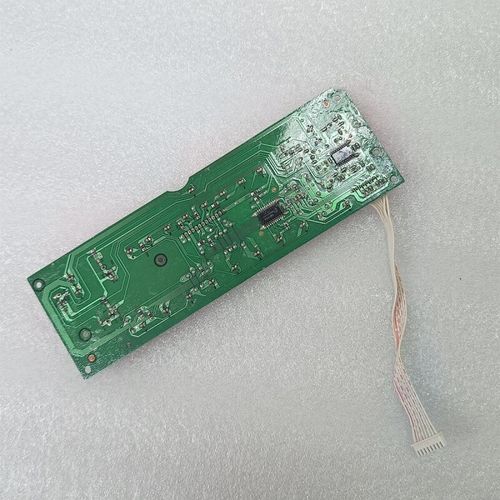

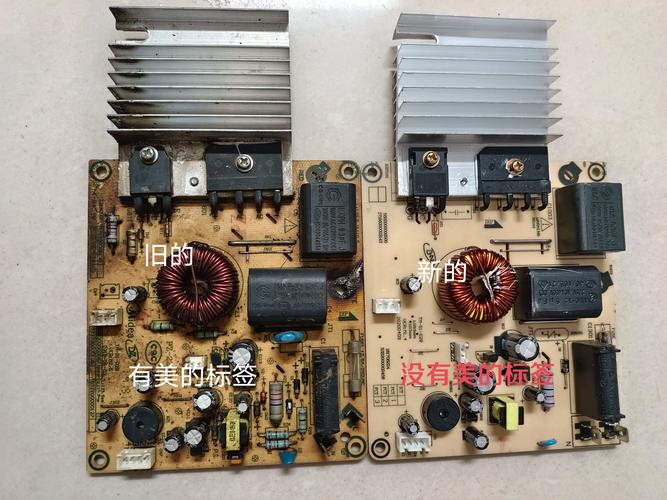

   打开外壳，仔细观察控制板是否有明显烧黑、炸裂、元件虚焊的痕迹，特别是IGBT、桥堆、驱动芯片、保险丝等。


   （图片来源网络，侵删）

3. 测量保险丝：

   • 如果保险丝熔断，立即停止，进入“保险丝熔断”的排查流程。

4. 测量关键电压：

   • +5V电压： 给MCU和逻辑电路供电，如果为0,检查7805稳压块及其输入端电压。
   • +18V电压： 给驱动电路和风扇供电，如果为0，检查相关的整流、滤波电路。
   • +300V电压： 整流滤波后的高压直流电，如果为0，检查保险丝、压敏电阻、桥堆。

5. 分步排查：

   • 不通电： 沿着电源输入→保险丝→压敏电阻→桥堆→滤波电容→7805的路径,逐级测量。
   • 不加热： 先测量MCU的PWM输出脚是否有信号，再测量驱动芯片的输出脚，最后测量IGBT，如果前级有信号而后级没有,说明问题出在中间的驱动级。

6. 元件代换法：

   对于怀疑损坏的元件，如IGBT、驱动芯片、谐振电容、7805等，可以用一个好的同型号元件进行代换测试,这是非常有效的方法。

总结与建议

美的ST2106电磁炉的控制板故障,核心问题集中在以下几个区域：

1. 电源输入与整流滤波电路（保险丝、压敏电阻、桥堆）。
2. MCU控制核心电路（MCU、+5V供电、晶振）。
3. 功率驱动与输出电路（驱动芯片、IGBT、谐振电容）。
4. 检测与保护电路（电流互感器、温度传感器）。

对于普通用户：

• 如果您没有电子维修经验，强烈建议不要自行拆机维修，因为电磁炉内部存在高压,非常危险。
• 可以先尝试简单的“复位”操作：断电几分钟,再重新通电。
• 如果问题依旧,最好的选择是联系美的官方售后或寻找专业的家电维修师傅。

对于有经验的维修人员：

• 遵循“先电源，后控制；先低压，后高压”的原则。
• 保险丝熔断后,务必找到故障根源再更换。
• 更换IGBT时，务必同时检查驱动电路,否则极易再次烧毁IGBT。
• 焊接时注意静电防护,避免损坏MCU等精密元件。

希望这份详细的指南能对您有所帮助！
