麦克维尔PFS单螺杆冷水机组故障何解？

在尝试任何手动复位或维修操作之前，请务必确保：

1. 已断电：关闭机组主电源开关，并悬挂“禁止合闸”警示牌。
2. 已确认安全：确保机组已完全卸压，制冷剂已妥善处理，防止发生触电或制冷剂泄漏事故。
3. 寻求专业帮助：如果您不熟悉制冷系统或电气控制，请立即联系麦克维尔的授权服务工程师或专业的制冷维修技师。

故障诊断的“三步走”原则

1. 看：观察机组显示屏上的故障代码、指示灯状态、压力表读数（如果配备）、水流指示器、油位镜等。
2. 听：听压缩机运行声音是否异常（如敲击声、啸叫声）、膨胀阀是否有“嘶嘶”的制冷剂流动声、水泵和风机运转是否平稳。
3. 测：使用万用表、钳形电流表等工具测量电压、电流、传感器阻值等关键参数。

常见故障代码及处理方法

麦克维尔PFS机组通常配备一个中文液晶显示屏,会直接显示故障代码，这是最直接的诊断入口。

高压故障

• 故障代码：通常显示 H.P 或 High Pressure。
• 故障现象：机组因高压保护而停机，无法正常制冷。
• 可能原因：
  1. 冷却水问题（最常见）：
     • 冷却塔风机未启动或转速过低。
     • 冷却塔填料堵塞或布水器不均,导致换热效率下降。
     • 冷却水温度过高（环境温度过高或冷却塔故障）。
     • 冷却水流量不足：水泵故障、阀门未全开、过滤器堵塞、管道内有空气。
  2. 冷凝器换热管脏污：长期运行导致换热管内壁结垢，严重影响换热效果。
  3. 系统内有不凝性气体：如空气，在冷凝器顶部聚集，占据换热空间，导致压力升高。
  4. 制冷剂充注过多：超出系统设计容量，导致冷凝压力过高。
  5. 冷凝器进出水阀未完全打开。
• 排查步骤：
  1. 检查冷却水进出水温差,正常应在3-5℃，温差过小说明水量过大或换热不足；温差过大说明水量过小。
  2. 检查冷却水泵是否正常运转,阀门是否全开。
  3. 检查冷却塔风机和水泵是否联动正常。
  4. 停机后,检查冷凝器水侧是否需要清洗（物理清洗或化学清洗）。
  5. 检查系统压力,如果静态压力过高，可能是制冷剂过多，需要排放至标准值。
  6. 如果怀疑有空气,应进行抽真空操作。

低压故障

• 故障代码：通常显示 L.P 或 Low Pressure。
• 故障现象：机组因低压保护而停机，无法正常制冷。
• 可能原因：
  1. 制冷剂泄漏：这是最常见的原因，连接管路、阀门、压缩机封头、热力膨胀阀等部位可能存在泄漏点。
  2. 蒸发器换热管脏污：导致换热效果差，制冷剂蒸发不完全，液态制冷剂被吸入压缩机，造成液击或压力骤降。
  3. 节流装置（热力膨胀阀/电子膨胀阀）故障：
     • 热力膨胀阀：感温包泄漏、调节不当、过滤器堵塞。
     • 电子膨胀阀：线圈故障、卡死、开度指令错误。
  4. 冷冻水流量不足：水泵故障、阀门未开、过滤器堵塞、管道内有空气。
  5. 制冷剂充注过少。
  6. 干燥过滤器堵塞：系统内有杂质或水分，导致堵塞，阻碍制冷剂循环。
• 排查步骤：
  1. 检查冷冻水进出水温差,正常应在5-7℃，温差过小说明水量过大；温差过大说明流量不足。
  2. 检查冷冻水泵是否正常运转,阀门是否全开，过滤器是否堵塞。
  3. 检查蒸发器视液镜（如果配备），观察制冷剂流动情况，有气泡通常意味着制冷剂不足。
  4. 检查系统压力,如果静态压力过低，则高度怀疑泄漏，需使用检漏仪找到泄漏点并修复，然后重新抽真空、保压、加注制冷剂。
  5. 检查膨胀阀是否工作正常（听声音、看结霜情况），或测量其线圈阻值。

压缩机过载/过热故障

• 故障代码：通常显示 Comp Overload 或 Motor Overload。
• 故障现象：压缩机启动器或内置过热保护器跳脱，压缩机无法启动。
• 可能原因：
  1. 电压问题：电压过高、过低或三相电压严重不平衡。
  2. 制冷剂问题：
     • 制冷剂过多：导致压缩机负载过大。
     • 制冷剂过少：导致压缩机运行温度过高。
     • 系统内有空气/不凝性气体：导致压缩机和排气温度过高。
  3. 压缩机自身问题：
     • 压缩机“咬缸”或机械部件损坏。
     • 压缩机润滑不良（油位过低、油质差、油泵故障）。
  4. 冷凝压力过高或蒸发压力过低，导致压缩机运行工况恶劣。
  5. 环境温度过高，导致压缩机散热困难。
  6. 过载保护器本身故障。
• 排查步骤：
  1. 测量电压：使用万用表测量机组电源进线端的电压，确保在额定范围内（如380V±10%），且三相平衡。
  2. 测量电流：使用钳形电流表测量压缩机运行电流，是否与额定电流相符，是否存在缺相。
  3. 检查系统压力：确认高低压是否在正常范围。
  4. 检查压缩机油位：通过油位镜检查油位是否在正常刻度范围内，油色是否清澈。
  5. 复位保护器：在确认所有外部问题都已排除后，可以尝试手动复位过载保护器（注意：如果一复位就跳，说明问题依然存在，需立即断电检查）。
  6. 检查压缩机本体：如果怀疑压缩机内部故障，通常需要专业人员进行开壳检查或更换压缩机。

水流开关故障

• 故障代码：通常显示 Flow Switch 或 Flow Error。
• 故障现象：机组因检测不到水流而无法启动。
• 可能原因：
  1. 水流开关故障：机械式开关触点接触不良、弹簧失效；电子式开关传感器损坏。
  2. 冷冻水/冷却水系统无水：系统未充满水，或补水阀故障。
  3. 水泵未启动：水泵控制回路故障、水泵电机故障。
  4. 水流量过小：管道严重堵塞、阀门开度过小、过滤器严重堵塞，导致水流开关无法动作。
• 排查步骤：
  1. 手动测试水流开关：将水流开关短接（或手动拨动其叶片），看机组是否能启动，如果能启动，说明水流开关本身或水系统有问题。
  2. 检查水泵：确认水泵是否正在运转。
  3. 检查水系统：检查阀门是否打开，过滤器是否需要清洗，系统是否充满水并排净空气。
  4. 更换水流开关：如果确认是水流开关损坏，进行更换。

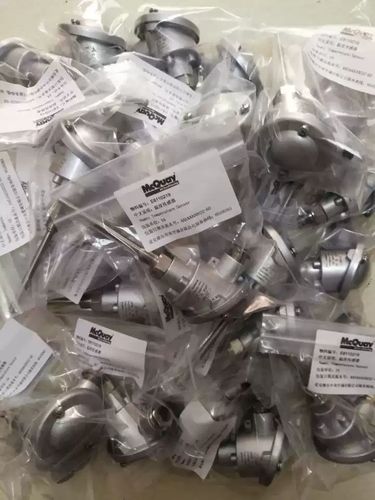

传感器故障

• 故障代码：通常显示 Sensor Error，并会注明是哪个传感器（如 Suction Sensor 吸气传感器, Discharge Sensor 排气传感器, Oil Temp Sensor 油温传感器等）。
• 故障现象：机组因读取不到正确的温度或压力信号而报警停机。
• 可能原因：
  1. 传感器线路断路或短路。
  2. 传感器探头损坏。
  3. 传感器插头松动或接触不良。
• 排查步骤：
  1. 检查插头：确保传感器插头连接牢固。
  2. 测量阻值：断电后，使用万用表测量传感器在不同温度下的阻值，与产品手册上的标准值对比，判断传感器好坏。
  3. 检查线路：检查传感器到主控板的线路是否有破损或断开。

非代码类故障排查

机组无法启动

• 检查电源：主电源开关是否合上，断路器是否跳闸，保险丝是否熔断。
• 检查控制电源：控制变压器输出电压是否正常（通常是24VAC）。
• 检查控制模式：机组是否处于手动/自动模式，是否处于“测试”或“停机”状态。
• 检查外部信号：远程启动信号（如楼宇BA系统）是否正常输入。
• 检查程序：控制器是否死机，尝试断电重启。

机组启动后立即停机

• 首要检查：压缩机过载保护器是否跳脱，这是最常见的“启动即停”原因。
• 检查相序：三相电源相序接反，会导致压缩机反转，内置保护器会立刻动作，需调整相序。
• 压缩机故障：压缩机机械卡死，无法转动。

制冷效果差

• 检查设定温度：确认冷冻水出水温度设定值是否合理。
• 检查水流量：确认冷冻水和冷却水流量是否充足。
• 检查换热效果：
  • 冷凝器：是否脏污？冷却水温度是否过高？
  • 蒸发器：是否脏污？冷冻水温度是否过低？
• 检查制冷剂：是否存在泄漏或充注不当。
• 检查压缩机：压缩机效率是否下降，或卸载机构工作不正常（对于部分卸载机型）。

总结与建议

预防性维护是关键：

1. 定期清洗：每年至少对蒸发器和冷凝器的换热管进行一次物理清洗。
2. 定期检查：定期检查制冷剂有无泄漏、油位是否正常、电气元件是否松动。
3. 水质管理：定期对冷冻水和冷却水进行水质检测和处理，防止结垢和腐蚀。
4. 专业保养：与麦克维尔服务代理商签订年度保养合同，由专业人员进行全面检查和维护。

希望这份详细的指南能对您有所帮助,安全第一，复杂问题交给专业人士处理。
