th-p46u20c电源板故障，如何快速排查修复？

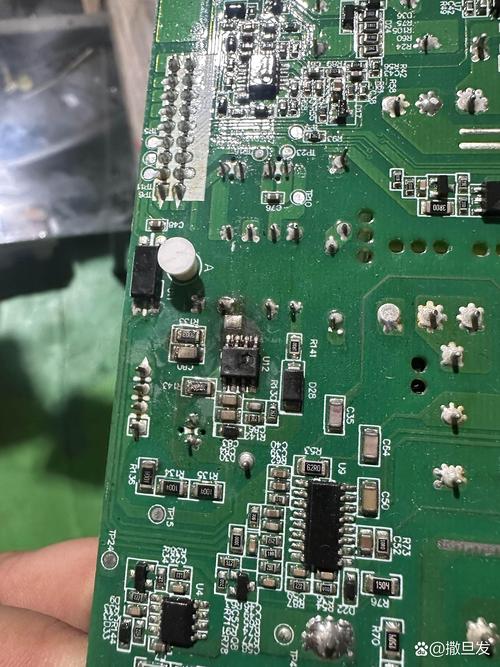

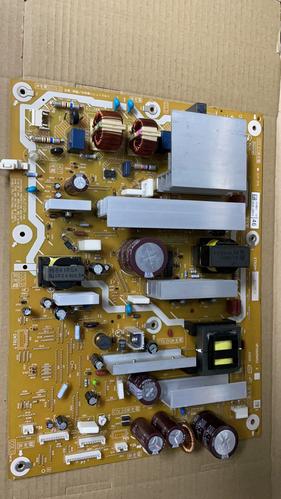

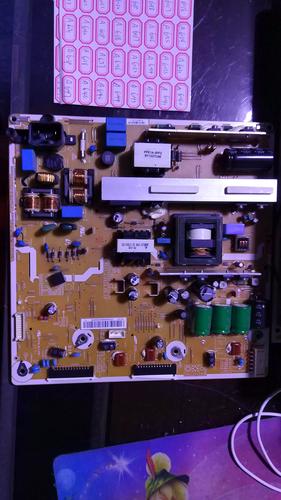

TH-P46U20C 是一款比较经典的松下等离子电视，其电源板型号通常是 TNP2J22001 或类似型号，这款电源板采用“一体式”或“二合一”设计，将主板（信号处理板）和电源板集成在一起，因此通常我们称它为“主板电源板”或“SMPS/SSB板”。

当这块板出现故障时,电视通常表现为完全无法开机，即“三无”（无光、无图、无声音），并且电源指示灯也不亮。

电源板故障的典型症状

根据故障现象的严重程度,可以分为以下几种情况：

1. 完全无反应（最常见）

   • 现象：将电视插上电源，按下遥控器或电视机上的电源键，电视没有任何反应，电源指示灯不亮，听不到任何开机声音（如继电器吸合声或风扇声）。
   • 原因：通常是电源板的初级电路（PFC电路或+300V供电）或副电源电路发生故障，导致整个主板没有工作电压。

2. 电源指示灯亮，但无法开机


   （图片来源网络，侵删）
   • 现象：插上电源后，电源指示灯亮（例如红色或橙色），但按下电源键后，指示灯颜色不变或闪烁，电视屏幕不亮，也没有声音。
   • 原因：这通常是电源板的副电源工作正常（能给主板待机电路供电），但主电源或其控制电路（如PFC电路、STB5V、VCC、PS_ON信号等）有问题，导致主电源无法启动。

3. 开机后几秒或几十秒自动关机，并伴有“滴”声

   • 现象：电视能够点亮屏幕，显示松下Logo，但很快（几秒到几十秒）就自动关机，然后可能再自动开机，如此循环，同时能听到继电器反复吸合的“滴、滴”声。
   • 原因：这通常是保护电路被触发了，可能是电源板自身输出电压过高或过低，也可能是主板检测到其他部件（如Y板、逻辑板、X板）故障后，通过信号通知电源板关机以保护电路，需要重点排查电源板各路输出电压是否稳定正常。

4. 屏幕上有干扰横条或图像闪烁

   • 现象：电视能正常开机，但屏幕图像不稳定，有滚动或固定的横条干扰，有时伴随闪烁。
   • 原因：这通常是电源板的滤波不良或DC-DC转换电路工作不稳定，导致提供给图像处理和屏幕驱动部分的电压纹波过大或电压不稳。

常见故障点分析（针对TNP2J22001等主板电源板）

由于是“二合一”板，故障点可能涉及电源部分和信号控制部分，以下是电源部分最常见的故障点：

副电源故障（导致指示灯不亮或无法开机）

• 副电源IC（PWM控制器）：这是副电源的“大脑”，常见型号如 NCP1271 或其他，如果它损坏，副电源将不工作，主板无法获得待机电压，电视完全无反应。
• 副电源开关管（MOSFET）：型号如 2SK2962 或其他，由于工作在高电压、大电流下，它是最高发的故障点之一，常表现为击穿短路，导致保险丝熔断。
• 副电源变压器：初级或次级绕组开路、短路，或引脚虚焊。
• 启动电阻：给副电源IC提供启动电压，如果开路，IC无法启动。
• 光耦（如PC817）：用于稳压反馈，如果损坏，可能导致输出电压异常，触发保护。
• 副电源整流二极管和滤波电容：电容鼓包、漏电或失效会导致电压不稳。

PFC（功率因数校正）电路故障（导致主电压不稳或无法开机）

• PFC IC（控制器）：如 NCP1606 或其他，控制PFC开关管的驱动。
• PFC开关管（MOSFET）：型号通常和副电源的类似或更大功率，同样是非常容易损坏的部件，击穿短路会导致保险丝熔断。
• PFC电感：有时会因电流过大而烧毁或发出“滋滋”声。
• PFC整流二桥和滤波大电容（如450V/470μF）：电容鼓包、漏液是常见问题，会导致PFC电压异常（正常应为约390V直流）。

主电源故障（导致无法点亮屏幕）

• 主电源IC（PWM控制器）：通常由副电源供电，负责驱动主电源开关管。
• 主电源开关管（MOSFET）：负责将PFC电压转换为+24V等主电压，同样容易击穿。
• 主电源变压器：负责降压和隔离。
• +24V电压的整流二极管和滤波电容：这是另一个极其高发的故障点！ +24V路需要承受很大的电流，其滤波电容（通常是多个并联的电解电容）非常容易鼓包、漏液或失效，如果电容失效，会导致+24V电压不足或纹波过大，电视无法启动或工作不稳定。
• 稳压反馈电路（如TL431、光耦）：用于稳定+24V等输出电压，如果损坏，可能导致输出电压过高（烧负载）或过低（无法开机）。

保护电路与控制信号

• 保险丝（F901）：通常是3.15A或5A的延时保险丝，如果熔断，说明初级电路存在严重短路（如开关管击穿）。
• 电压检测电路：主板会通过电阻分压网络检测+24V、+5V、+3.3V等电压，如果检测到异常，会发送PS_ON信号关闭电源。
• STB（Standby）5V和VCC电压：这是主板和电源板通信的关键待机电压，如果异常，会导致无法开机。

故障排查与维修步骤（重要：非专业人士请勿尝试！）

安全警告： 电视电源板内部存在高压，即使拔掉电源后，大电容中仍储存有致命的电荷，非专业人士请勿自行拆修，以免发生触电危险或损坏设备，强烈建议寻求专业维修人员帮助。

如果您是具备电子维修基础的专业人员,可以按以下步骤进行：

1. 外观检查

   • 观察保险丝是否熔断。
   • 仔细检查所有电解电容,看是否有鼓包、漏液、顶部“开花”的现象，这是最容易发现的故障点之一。
   • 检查所有芯片、MOSFET是否有明显的烧黑、炸裂痕迹。

2. 测电阻，排短路

   • 如果保险丝熔断,切不可直接更换，必须先用万用表电阻档测量PFC开关管、副电源开关管的D-S极是否击穿短路，如果短路，需找到并更换损坏的开关管，并检查其驱动电阻、阻尼电阻是否一同损坏。
   • 测量交流输入端和PFC输出端的直流电阻,判断有无严重短路。

3. 电压测量（关键步骤）

   • 通电前：确保短路已排除，滤波电容已放电。
   • 通电后：
     • 测量PFC输出电压：正常应在390V左右（市电220V时），如果为300V左右，说明PFC电路未工作。
     • 测量副电源输出：正常应有+5V STB电压，如果此电压没有或异常，问题在副电源电路。
     • 测量主电源输出：当按下电源键后，测量+24V电压是否正常且稳定，这是驱动屏幕和功放的关键电压，如果此电压没有、过低或过高，问题在主电源或其控制电路。

4. 逐一排查故障点

   • 根据测得的电压,结合电路图，缩小故障范围。
   • 如果+24V电压异常，重点检查+24V路的滤波电容、整流二极管、主电源IC及其周边元件。
   • 如果PFC电压为300V,重点检查PFC IC、PFC开关管及其驱动电路。

5. 更换元件

   • 对于高发故障点,如鼓包的电容、击穿的开关管，可以直接进行更换。
   • 更换电容时：务必选用耐压、温度、容量相同或更高的品牌电容（如尼吉康、红宝石、三洋等），这对电视的长期稳定工作至关重要。
   • 更换MOSFET时：务必确认型号、耐压、电流等参数完全一致，并安装好散热片。

总结与建议

对于松下 TH-P46U20C 的电源板故障：

1. 高发区域：+24V滤波电容、PFC/副电源开关管、副电源IC、PFC电容是故障最集中的地方。
2. 典型表现：完全无法开机是最常见的用户反馈。
3. 维修建议：
   • 个人用户：如果电视已使用多年，且维修费用较高（尤其是更换整个主板电源板），可以考虑评估其价值，对于等离子电视，电源板维修是相对成熟的，找一家信誉好的维修店进行“板级维修”（只换坏元件，不换整板）是性价比最高的选择。
   • 维修人员：在维修时，除了更换损坏的元件，强烈建议将所有老化、鼓包的电解电容一同更换，特别是+24V和+5V路上的滤波电容，这样可以大大提高维修后的长期稳定性。

希望这份详细的分析能对您有所帮助！
