东芝32A100C电源板故障如何排查？

东芝32A100C这款电视的电源板，其型号通常被标记为“PWP402A”或“PWP402C”，在查询和维修时,搜索这个型号会得到更精确的结果。

电源板常见故障现象

当电源板出现问题时,电视通常会表现出以下几种典型现象：

1. 完全无反应，指示灯不亮

   • 描述：电视插上电后，按遥控器或机身上的电源键，整机没有任何反应，电源指示灯（通常是红色或蓝色）也完全不亮。
   • 可能原因：这是最严重的故障，通常意味着电源板完全没有工作，可能是保险丝熔断、初级电路（高压侧）严重短路或开路。

2. 指示灯亮，但无法开机，屏幕黑屏

   • 描述：电视插上电后，电源指示灯亮（常亮或闪烁），但按电源键后，屏幕不亮，也没有任何声音（无开机音效）。
   • 可能原因：
     • 电源板自身问题：电源板有输出，但输出电压异常（过高、过低或缺失）,导致主板无法工作。
     • 主板问题：电源板输出正常，但主板没有发出开机指令，或者主板上的CPU、电源管理芯片损坏。
     • 逆变器/背光板问题：如果电源板正常，主板也正常，但屏幕背光不亮，也可能是背光板故障（但32A100C通常是内置电源和二合一板，此情况较少见）。

3. 指示灯闪烁，无法开机

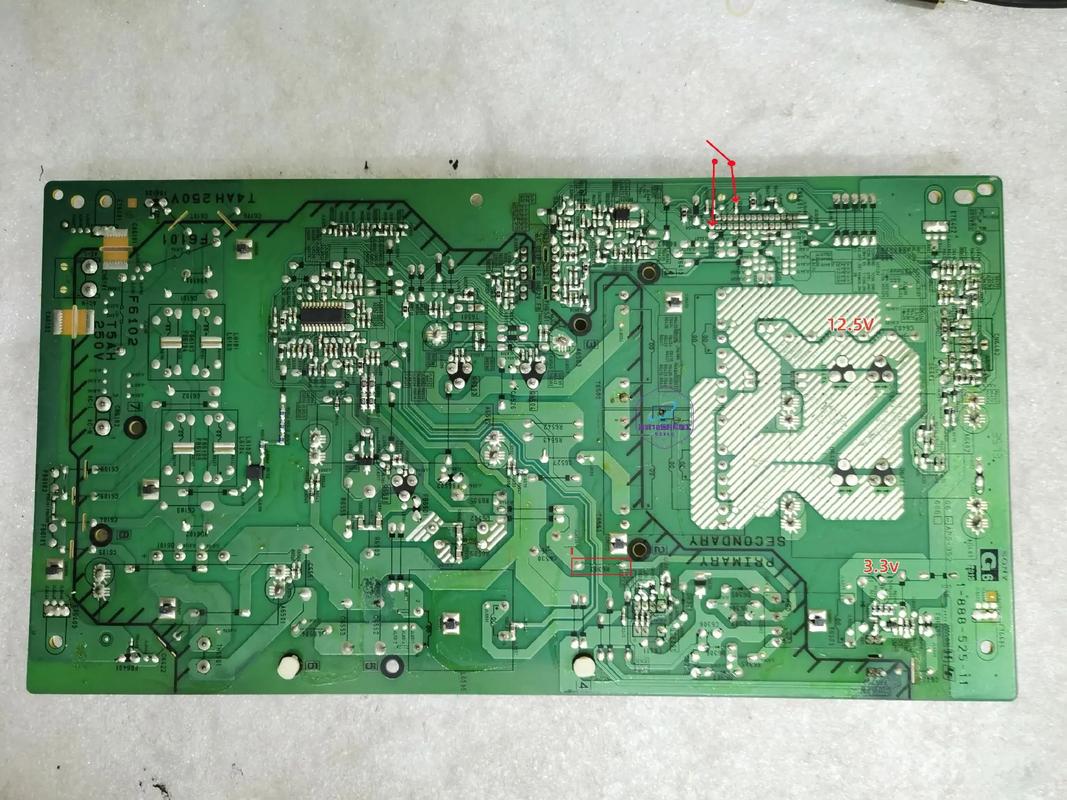

   （图片来源网络，侵删）
   • 描述：电源指示灯有规律地闪烁（闪烁3下、5下、7下等）,然后停止。
   • 可能原因：这是电源板或主板自我保护的典型信号，电源板或主板检测到某个部分有短路或过载，于是尝试启动，但检测到故障后自动关机，通过指示灯闪烁次数来提示故障代码,这是维修的重要线索。

4. 开机后自动关机，或频繁重启

   • 描述：电视能短暂启动，屏幕亮一下，然后自动关机,或者不断重复这个过程。
   • 可能原因：同样是保护机制，通常是负载（如主板、屏驱动）或电源板本身存在短路或过流,导致电源板启动后迅速进入保护状态。

故障查询与排查步骤

在确定是电源板故障后，可以按照以下步骤进行查询和排查。强烈建议：如果您没有电子维修基础，不要自行拆机，因为电源板内部存在高压，有触电危险！请寻求专业维修人员帮助。

第一步：安全准备与初步检查

1. 断电并放电：拔掉电视电源线，等待至少10-15分钟,让电源板内部的大电容充分放电。
2. 目视检查：
   • 检查电源板上的保险丝，保险丝通常是一个位于输入端的小玻璃管或绿色方块，如果保险丝熔断（玻璃管发黑或中间熔断），说明初级电路存在严重短路。注意：直接更换保险丝是无效的，必须找到并修复短路点后才能更换，否则会再次熔断甚至扩大故障。
   • 检查是否有明显的元器件烧毁、鼓包、发黑或虚焊的痕迹，特别是电容（顶部鼓包是常见故障）、电阻、IC芯片等。

第二步：测量关键电压（需要万用表）

在确保安全放电后,可以通电进行电压测量。

1. 测量待机电压：


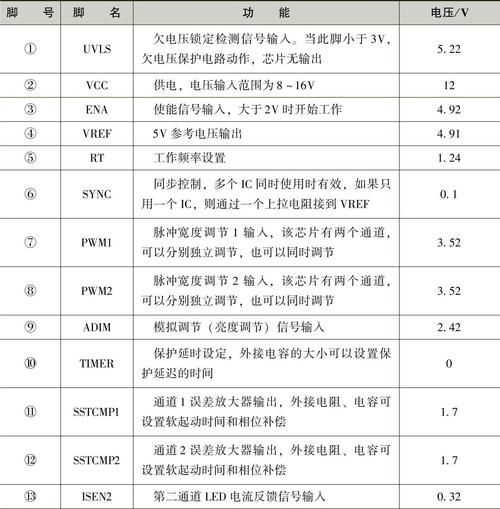

   （图片来源网络，侵删）
   • 找到电源板上通往主板的排线接口，通常标记为 STB 或 5VSB。
   • 通电但不按开机键，用万用表测量 STB 引脚与地线（通常是金属外壳或地线引脚）之间的电压。
   • 正常值：应为稳定的 +5V 左右，如果此电压为0V或异常低,说明电源板的待机电路有问题。

2. 测量开机信号：

   • 在主板上找到连接电源板的排线，其中有一根线是 ON/OFF 或 PS-ON 开机控制线。
   • 在未按开机键时，此线通常为高电平（如5V）或低电平（0V，取决于设计），按下电视上的电源键，此电压电平会发生变化（从高变低或从低变高）。
   • 作用：这个信号告诉电源板“可以开始工作了”，如果主板发出的这个信号不正常,电源板就不会从待机状态切换到正常工作状态。

3. 测量各组输出电压：

   • STB 电压正常，并且主板也发出了开机信号，但屏幕不亮,就需要测量电源板在开机状态下的各组输出电压。
   • 根据电源板型号 PWP402A/C，找到其输出接口，通常包括：
     • +24V：给背光板和部分主板电路供电。
     • +12V：给主板部分电路供电。
     • +5V：给主板和待机电路供电。
     • +18V 或 +9V：可能用于信号处理部分。
   • 正常值：各组电压应与电源丝印或图纸上的标称值基本一致（误差通常在5%以内），如果某组电压为0、过高或过低,则说明该路稳压电路或负载有问题。

第三步：识别故障代码（指示灯闪烁）

如果指示灯闪烁，这是最直接的线索，虽然东芝不同型号的代码可能不同，但 PWP402 系列电源板常见的闪烁代码含义如下（此为通用参考，具体以实际维修经验为准）：

• 指示灯闪烁2次：可能是+24V输出过压或短路。
• 指示灯闪烁3次：可能是+12V输出过压或短路。
• 指示灯闪烁4次：可能是+5VSB待机电压异常。
• 指示灯闪烁5次：可能是PFC（功率因数校正）电路故障。
• 指示灯闪烁6次：可能是+24V或+12V反馈电路异常。

注意：闪烁代码需要结合具体的电压测量结果来综合判断。

常见故障元件与维修思路

根据维修经验，东芝 PWP402 系列电源板的高发故障点集中在以下元件：

1. 保险丝熔断

   • 原因：后级严重短路。
   • 排查：用万用表电阻档测量大功率整流桥（四个二极管）、PFC开关管（如 K2645 或 2SK3562）、主变压器初级绕组是否对地短路，找到短路点并更换损坏元件后,再更换保险丝。

2. PFC电路故障

   • 原因：PFC开关管击穿短路是最高发的故障，通常是由于PFC驱动IC（如 NCP1397 或 SG6841）或其外围元件（如电阻、电容）损坏导致开关管过流或过压而烧毁。
   • 维修：更换PFC开关管后，务必检查PFC驱动IC、过流检测电阻、升压二极管等是否连带损坏，PFC电路不工作，会导致+24V/12V等主电压偏低且不稳定。

3. 电源管理/驱动IC损坏

   • 原因：负责控制主变压器次级各路输出的IC损坏,导致某路或全部输出电压异常。
   • 维修：更换对应的驱动IC，并检查其供电、反馈脚的外围元件。

4. 电容鼓包或失效

   • 原因：电源板上的电解电容，尤其是PFC电路后级和+24V、+12V输出端的滤波电容，由于工作温度高、时间长，容易发生鼓包、漏液或容量下降。
   • 维修：这是最简单的维修点之一，仔细观察电容顶部，如果发现鼓包，即使用万用表测不出问题，也应一并更换，可以有效提高维修后的稳定性，建议更换为耐压和温度等级更高的电容（如105℃）。

5. 虚焊

   • 原因：电视工作时的轻微振动或热胀冷缩，导致电源板上功率较大的元件引脚（如变压器、IC、大电阻）出现虚焊。
   • 维修：对于怀疑虚焊的部位，可以用电烙铁重新加焊一遍,特别是变压器引脚和IC的电源引脚。

总结与建议

最终建议：

1. 查找图纸：在网上搜索“东芝 PWP402A 电源板 原理图”或“东芝 32A100C 电源板 维修图”，如果能找到图纸,维修会事半功倍。
2. 寻求专业帮助：电源板维修需要一定的电子知识和工具，如果自己无法解决，最可靠的方式是联系专业电视维修师傅，或者直接购买一块同型号的成品电源板进行更换，更换电源板通常比维修原板更快捷、成本也更低，且质量有保障，在淘宝、京东等电商平台搜索“东芝 32A100C 电源板”或“东芝 PWP402 电源板”即可找到。
