海信LED55K370电源板故障怎么办？

常见故障现象

当电源板出现故障时,电视通常会表现出以下一种或多种现象：

1. 完全无反应，指示灯不亮：

   这是最典型的故障现象，将电视插上电源，按下遥控器或机身上的电源键，电视没有任何反应，前面的指示灯（通常是红色或蓝色）完全不亮。

2. 指示灯亮，但无法开机：

   电视待机指示灯正常亮起（红色），但按下电源键后，指示灯闪烁一下或颜色变化（如变为蓝色），然后又变回红色，屏幕始终是黑的,无法开机。

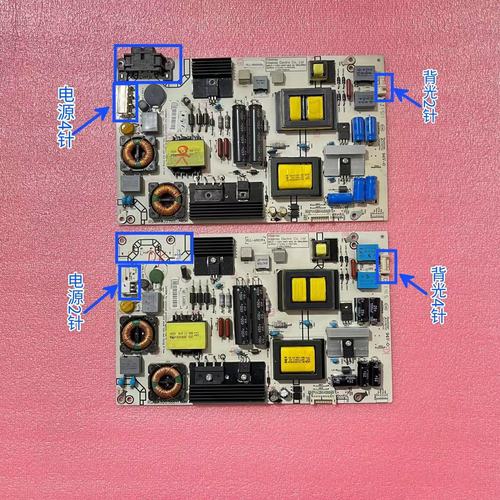

   （图片来源网络，侵删）

3. 开机后，屏幕闪一下就黑屏（保护性关机）：

   按下电源键，屏幕能瞬间点亮，显示Logo或图像，但马上就黑屏，指示灯可能也熄灭或闪烁，这通常是电源板或主板检测到某个电压异常或负载短路,触发了保护电路。

4. 内部有异响或焦糊味：

   开机时或开机后，能听到电源板内部发出“滋滋”的异响，或者闻到焦糊味,这表明电源板上的某个元件已经严重损坏。

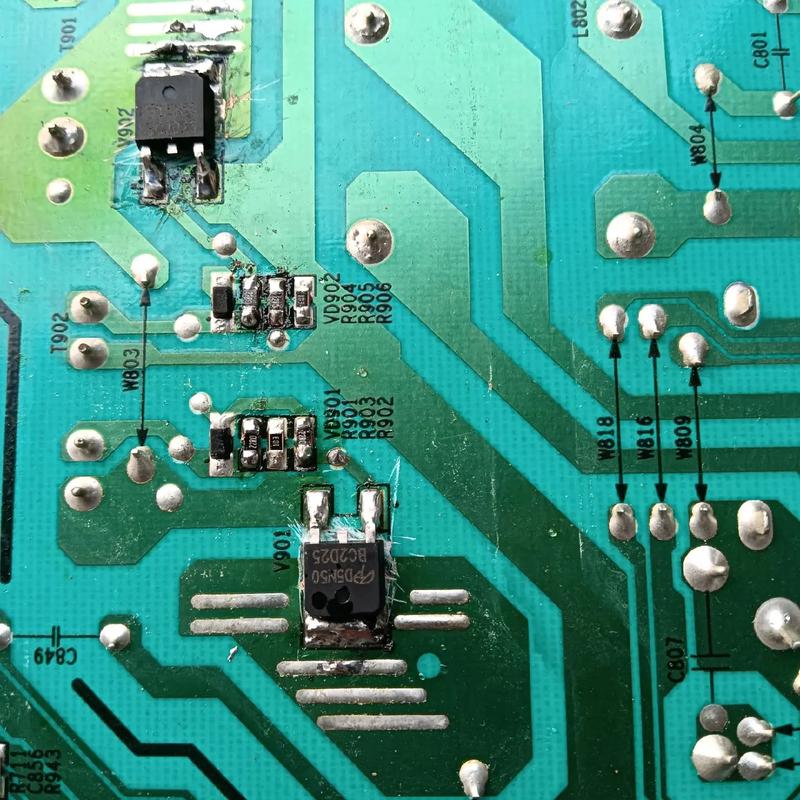

   （图片来源网络，侵删）

电源板工作原理简介（有助于理解故障）

海信RSAG7.820.5217电源板是一个典型的PFC+LLC谐振架构的开关电源,主要产生几组关键电压：

• +300V PFC电压： 这是PFC电路（功率因数校正）输出的高压,为后级LLC谐振电路供电。
• +24V / +12V： 这是为主板和背光板（T-CON板）供电的主要电压，55K370通常使用+24V为主板和背光板供电。
• +5VSB (Standby Voltage)： 这是待机电压，只要电视插上电源，无论是否开机，这个电压都存在，用于给主板待机电路供电，从而实现遥控器开机功能。指示灯的亮/灭也直接由+5VSB控制。

核心逻辑：

• 待机状态： 电源板只输出+5VSB，主板收到+5VSB后，让指示灯亮起，此时PFC和LLC电路不工作，没有+24V输出。
• 开机状态： 当按下遥控器或电源键，主板发出开机指令（通常是高电平信号），电源板上的PS-ON引脚接收到信号，然后PFC和LLC电路启动，开始输出+24V等电压,电视正常工作。

常见故障点及排查思路

维修电源板，安全第一！务必在断电后对大滤波电容进行放电,并使用隔离变压器进行操作。

故障现象1：完全无反应，指示灯不亮

核心问题：+5VSB待机电压未输出。

排查思路：

1. 保险丝F901：

   • 测量方法： 断电后,用万用表电阻档测量保险丝是否通。
   • 故障判断： 如果保险丝熔断（断路）,说明电源板初级回路存在严重短路。
   • 常见原因：
     • 桥式整流器BR901 (GBU系列) 击穿短路。 这是最常见的原因之一。
     • PFC开关管Q901 (如K2645, K2843) 击穿短路。 PFC管是易损件。
     • 市电输入回路压敏电阻NR901 或 X电容CX901, CX902 击穿。
   • 维修方法： 更换损坏的元件。注意： 更换保险丝和桥堆后，最好先断开PFC电路的负载（断开Q901的D极），在+300V处接一个假负载（如100W灯泡），通电测试桥堆输出是否正常,以防再次损坏。

2. 副电源电路（+5VSB产生电路）：

   • 如果保险丝完好，但+5VSB无输出,问题出在副电源。
   • 常见原因：
     • 副电源PWM芯片（如NCP1014AP065, NCP1207AP100等）损坏或其启动电阻（如R902, R903）开路。
     • 副电源开关管（如Q902, 通常是SOT-223封装的小MOS管）击穿。
     • 副电源变压器T902及其次级整流二极管（如D908, 肖特基二极管）或滤波电容（如C918）损坏。
   • 维修方法： 检查副电源的供电、PWM芯片的VCC脚电压、开关管是否击穿,然后逐一排查更换损坏元件。

故障现象2：指示灯亮，但无法开机（无+24V输出）

核心问题：主电源（PFC+LLC）未启动。

排查思路：

1. 检查PS-ON信号：

   • 测量方法： 找到电源板与主板的连接器，找到标有 PS-ON 或 PWR-ON 的引脚，在待机状态下，这个引脚通常是低电平（如0V），按下电源键时，用万用表测量此引脚是否有高电平（如3.3V或5V）。
   • 故障判断：
     • 如果按下电源键后PS-ON引脚没有高电平变化： 问题可能在主板，主板没有发出开机指令，可以尝试短接PS-ON引脚和+5VSB引脚，如果此时电源板能正常启动（风扇转，屏幕亮），则100%是主板故障。
     • 如果PS-ON信号正常： 问题就在电源板本身的主电源电路上。

2. 检查主电源电路：

   • PFC电路：
     • 测量方法： 测量PFC输出端（通常在PFC开关管Q901的源极S极）是否有+380V左右的电压（市电220V输入时）。
     • 故障判断： 如果没有+380V，说明PFC电路未工作，检查PFC驱动芯片（如NCP1606, NCP1396等）及其外围电路、PFC开关管Q901、PFC电感L901、升二极管D901等。
   • LLC谐振电路：
     • 测量方法： 如果PFC电压正常，但+24V输出为0,问题在LLC电路。
     • 常见原因：
       • LLC驱动芯片（如NCP1394, NCP1395, NCP1397等）损坏。
       • LLC开关管（Q902, Q903，通常是上下管）击穿短路。 这是高发故障点。
       • LLC谐振变压器T901损坏。
       • +24V整流滤波电路： 检查+24V整流二极管（如D910, D911，通常是肖特基二极管）和滤波电容C920, C921是否短路或失效。
   • 维修方法： 针对上述元件进行测量和更换,LLC开关管和驱动芯片是重点排查对象。

故障现象3：开机后闪一下黑屏（保护关机）

核心问题：电源板输出电压异常或负载有短路，触发保护。

排查思路：

1. 测量关键电压：

   • 开机瞬间，用万用表快速测量+24V电压是否正常且稳定。
   • 24V电压过高（如超过30V）或过低（如低于20V），然后立刻降为0，说明电源板自身保护电路动作。 重点检查稳压反馈电路（如光耦PC901、误差放大器IC901）和相关电阻。
   • 24V电压正常，但马上掉电，可能是负载问题。 拔掉电源板到主板的排线，只给电源板通电（PS-ON端接高电平），如果此时电源板输出稳定，说明是主板或背光板有短路,导致电源板保护。

2. 检查保护电路：

   电源板上通常有电压比较器（如TL431）或专用保护芯片，用于检测+24V等电压是否异常,检查这些芯片及其外围电路是否损坏。

维修建议与注意事项

1. 新手建议： 如果您没有电子维修基础和工具（如万用表、示波器、电烙铁、热风枪等），强烈建议不要自行拆修，电源板内部存在高压,非专业人员操作有触电和损坏电视的风险。
2. 寻求专业帮助： 最稳妥的方法是联系海信官方售后，或者寻找信誉良好的本地电视维修店，他们有经验、有配件,能快速定位问题。
3. 更换整个电源板： 如果维修成本较高，或者找不到可靠的专业维修，直接更换一块同型号的电源板是性价比很高的选择，在网上可以轻松搜到“海信 RSAG7.820.5217 电源板”或“海信 LED55K370 电源板”，价格通常在200-400元之间，自己更换也相对简单（只需拧几颗螺丝和拔掉几根排线）。
4. 配件购买： 如果决定自己维修，可以在淘宝、京东等平台搜索电源板上的具体元件型号（如桥堆、开关管、PWM芯片型号）来购买配件。
5. 安全第一： 再次强调，维修前务必断电，并对高压电容放电，操作时最好使用隔离变压器,确保人身安全。

希望这份详细的指南能帮助您了解和解决海信LED55K370电视的电源板故障问题！
