逻辑板。

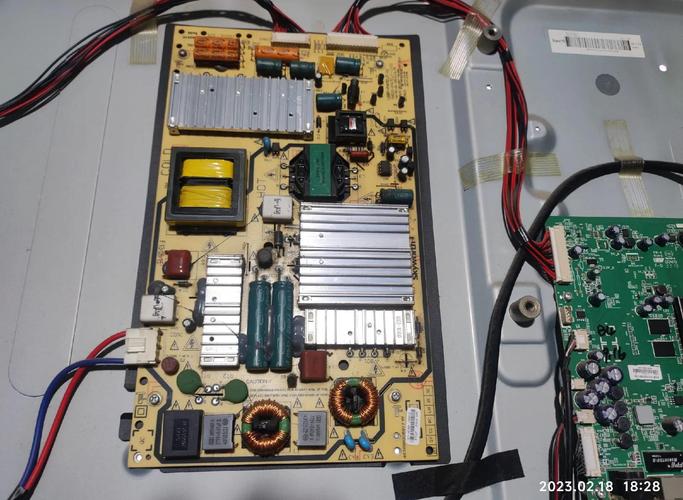

（图片来源网络，侵删）
逻辑板，也称为“驱动板”或“TCON板”，是液晶电视图像处理链路中的关键一环，它的主要作用是接收来自主板（主板）处理好的LVDS（低压差分信号）图像数据，然后对这些信号进行时序控制和电压转换，最终驱动液晶屏（Panel）上的TFT薄膜晶体管,从而显示出完整的图像。
可以把逻辑板想象成液晶屏的“指挥官”或“翻译官”，主板把图像数据“说”给逻辑板听，逻辑板“翻译”成液晶屏能听懂的语言，并精确地指挥每一个像素点什么时候亮、亮什么颜色。
如果这个“指挥官”出了问题，那么显示就会出现各种怪异的现象，以下是创维42E70RD逻辑板故障的典型现象,按常见程度和特征分类：
最典型、最核心的故障现象
这些现象是判断逻辑板故障的强烈信号。
（图片来源网络，侵删）
图像出现规律性的竖线或横线（花屏）
这是逻辑板最常见的故障,没有之一。
- 竖线故障：屏幕上出现一条或多条垂直的、贯穿整个屏幕的亮线、暗线、彩色线或干扰线，这些线条通常是固定的，不随图像内容变化而移动，一条或多条红色、绿色或蓝色的竖条。
- 横线故障：屏幕上出现一条或多条水平的亮线或暗线，将屏幕分成上下两部分，图像在横线以上和以下是正常的,但横线本身的位置是异常的。

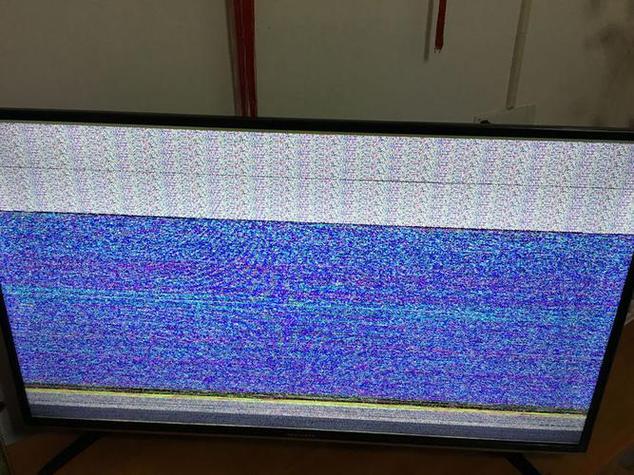

- 花屏：屏幕上布满杂乱无章的彩色或黑白斑点、条纹、马赛克，图像完全无法辨认，但背景灯（背光）是亮的。
图像被分割成多个区域（图像错位、卷边）
- 图像分裂：整个屏幕被水平或垂直地分割成两个或多个区域，屏幕被分成左右两半，左半边显示的是图像的右半部分,或者上下颠倒。
- 图像卷边：屏幕的边缘（通常是左右或上下）向内或向外卷曲，图像的一部分被折叠或拉伸到另一部分,导致内容错乱。
- 图像压缩：图像在水平或垂直方向上被压缩，无法充满整个屏幕，两边或上下有黑边,且内容比例失调。
局部区域显示异常（黑屏/白屏块）
- 局部黑屏块：屏幕的某个或某几个矩形区域完全不显示图像，呈现为黑色，无论图像内容是什么，这些区域永远是黑的，这被称为“黑屏块”或“部分无显示”。
- 局部白屏块：与黑屏块类似,但异常区域显示为白色或雪花点。
其他可能的故障现象
这些现象也可能由逻辑板引起，但有时需要与其他部件（如主板、屏线）故障进行区分。
无图像或图像闪烁
- 无图像，但有背光：开机后，屏幕背光亮，但屏幕上没有任何图像显示，或者图像一闪而过就黑屏了，如果用手电筒斜着照射屏幕，能看到非常暗淡、模糊的图像（即“有信号，无图像”或“黑屏”）,这强烈指向逻辑板或屏线问题。
- 图像频繁闪烁：图像正常显示几秒或十几秒后，突然黑屏或花屏，然后又恢复正常，如此反复,这可能是逻辑板上某个供电元件或驱动芯片性能不稳定导致的。
图像颜色异常
- 偏色：整个图像缺少某种颜色，比如整体偏红、偏绿或偏蓝，这可能是逻辑板上负责驱动R、G、B三色信号的通道出了问题。
- 色块/色斑：屏幕上出现大面积的、与图像内容无关的单一颜色块。
字符或OSD显示异常
- 屏幕上显示的菜单、频道号等字符出现缺笔画、位置错乱、拖影或颜色异常,这直接表明逻辑板在处理字符信号时出现了问题。
如何初步判断是否为逻辑板故障？
当出现上述现象时，可以按照以下步骤进行初步排查,这能帮助你更有把握地判断故障点：
-
观察现象规律：
（图片来源网络，侵删）- 花屏、竖线/横线、图像分裂：这些现象非常规律，且不随输入信号源（HDMI、TV、AV）的改变而改变，是逻辑板的“铁证”。
- 无图像：如果用手电筒照射能看到暗影，基本可以排除主板和屏线完全断路的可能,重点检查逻辑板。
-
敲击法（非常有效）：
- 在故障出现时，轻轻敲击电视机的后壳，特别是逻辑板所在的位置（通常在屏幕下方或侧面）。
- 如果敲击后图像恢复正常或故障现象发生变化（如花屏的线条位置改变），那么几乎可以肯定是逻辑板上的虚焊或接触不良,这是逻辑板最常见的软性故障。
-
加热/冷却法：
- 使用电吹风对逻辑板进行轻微加热（注意温度，不要损坏元件）,或者在冬天将电视搬到室外低温环境。
- 如果加热后故障出现，或冷却后故障消失，说明逻辑板上某个元器件（如电容）存在热稳定性不良的问题。
-
排除法：
- 更换信号源：尝试连接不同的设备（如机顶盒、电脑）到不同的HDMI接口，看故障是否依旧，如果所有信号源都出现相同问题,则基本排除信号源和主板信号处理部分的问题。
- 检查屏线：屏线是连接主板和逻辑板的“数据线”，检查屏线两端是否插紧、是否有针脚弯折或氧化，可以尝试拔下后重新插紧,有时能解决接触不良的问题。
创维42E70RD逻辑板故障现象一览表
| 故障现象大类 | 具体表现 | 判断逻辑板故障的可能性 |
|---|---|---|
| 花屏/错位 | 贯穿屏幕的竖线/横线、图像分裂成几块、图像卷边、压缩 | 极高 |
| 局部异常 | 屏幕上出现固定的黑屏块或白屏块 | 极高 |
| 无图像 | 背光亮，但屏幕全黑，用手电筒照射能看到暗影 | 高（需结合其他现象） |
| 图像不稳定 | 图像闪烁、一闪而过 | 中高（需检查是否为虚焊） |
| 颜色异常 | 整体偏色、出现异常色块 | 中（也可能排线或屏坏） |
| 字符异常 | 菜单、频道号显示缺笔画或错乱 | 中 |
重要提示：
- 专业维修：逻辑板上的元器件非常精密，且工作电压较高，非专业人士不要自行拆卸和维修,以免造成二次损坏或触电危险。
- 备件更换：维修逻辑板通常有两种方式：一是找到故障芯片进行更换（需要专业焊接技术）；二是直接更换整个逻辑板，更换逻辑板时，必须确保型号与原屏完全匹配,否则无法工作。
- 屏幕成本：对于一台42寸的旧电视，如果最终判断是液晶屏本身损坏（如内部大面积漏液、显示芯片损坏），维修成本可能远超电视残值,建议直接更换新电视。
当您的创维42E70RD出现上述任何一种规律性的显示异常时，尤其是花屏、竖线/横线或图像分裂，那么逻辑板故障的可能性就非常大了,建议您联系专业维修人员进行检测和维修。
