海信TLM42 66C背光闪故障原因何在？

故障原因分析

“背光闪”的核心问题在于背光板（或称LED驱动板、高压板）工作不稳定，液晶屏本身是不发光的，它需要背光板来提供光源，如果背光板无法持续、稳定地点亮背光灯珠（通常是LED灯珠），就会出现闪烁或瞬间黑屏的现象。

主要原因可以分为以下几类：

电源板问题（最常见）

这是最常见的原因,电源板不仅为主板和驱动板供电，还为背光板提供关键的+24V（或+12V，视具体型号而定）电压，如果电源板输出的电压不稳定、带载能力差或者纹波过大，会导致背光板无法正常工作，从而引起闪烁。

• 具体故障点：
  • 滤波电容老化/鼓包： 电源板上负责滤波的大容量电解电容是高发故障件，电容老化后，容量下降，无法滤除电压中的纹波，导致提供给背光板的电压不稳定。
  • 电源管理芯片或相关驱动电路异常： 导致输出电压不稳或瞬间掉压。
  • +24V供电线接触不良或虚焊。

背光板（LED驱动板）问题

如果电源板输出正常,但背光板本身有问题，同样会导致闪烁。

• 具体故障点：
  • 背光板上的PWM控制芯片或其外围电路故障： 负责调节背光亮度的芯片工作异常，会导致背光频繁亮灭。
  • MOS管损坏： 背光板上的MOS管用于控制电流流向LED灯珠，如果MOS管性能不良或损坏，会导致电流输出不稳定。
  • 背光板上的升压电感、二极管等元件损坏。
  • LED灯珠损坏（部分损坏）： 如果灯珠部分损坏，背光板检测到电流异常，可能会启动保护，导致闪烁，这种情况通常伴随屏幕局部黑斑或亮度不均。

主板问题（可能性较小）

主板通过一个信号（通常是PWM信号或BL-ON信号）来“通知”背光板开始工作，如果主板发出的这个控制信号不稳定，也可能导致背光闪烁。

• 具体故障点：
  • 主板上负责输出背光控制信号的芯片或电路故障。
  • 主板与背光板之间的连接线（排线）接触不良。

故障排查与解决步骤（由简到繁）

在动手之前,请务必注意安全！ 电视内部有高压电，即使是断电后，大电容中仍可能储存有电荷，如果您没有电子维修经验，强烈建议联系专业维修人员。

第一步：基础检查

1. 观察现象：

   • 闪烁频率： 是一直快闪，还是亮一下黑一下？是开机瞬间就闪，还是过一会儿才闪？
   • 伴音： 伴音是否一直正常？如果伴音也异常或没有，则问题可能出在电源板对主板的供电上。
   • 指示灯： 电视开机后，电源指示灯的状态是否正常？（红色待机、蓝色正常工作）。

2. 环境因素：

   确保电视通风良好,周围没有遮挡物，避免因过热导致保护性关机或闪烁。


   （图片来源网络，侵删）

第二步：进入工厂菜单（初步判断）

这是非常有价值的一步,可以绕过主板，直接测试背光板。

1. 进入方法： 在不通电的情况下，将遥控器对准电视，依次按下“音量-”键 -> “音量-”键 -> “频道-”键 -> “频道-”键。
2. 进入后的操作： 此时屏幕会显示工厂菜单，在菜单中找到 “LED BACKLIGHT” 或 “背光” 选项。
3. 测试： 将“背光”选项的数值调到最低（比如0或1），然后观察屏幕是否还有闪烁。
   • 情况A：闪烁消失或减弱。 这说明问题很可能出在主板发送给背光板的亮度控制信号（PWM信号）上，或者是软件问题，可以尝试恢复出厂设置，或者重点排查主板。
   • 情况B：闪烁依旧，非常明显。 这强烈表明问题出在背光板本身或者为其供电的电源板上，因为即使主板不发送亮度信号（最低亮度），背光板也应该能提供最基础的、稳定的背光。

第三步：拆机检查（需要一定动手能力）

如果通过工厂菜单判断问题在背光或电源板,就需要拆机了。

1. 准备工具： 螺丝刀、万用表。
2. 拆开电视后壳： 记住所有螺丝的位置，特别是金属支架和塑料卡扣的固定方式。
3. 定位关键部件：

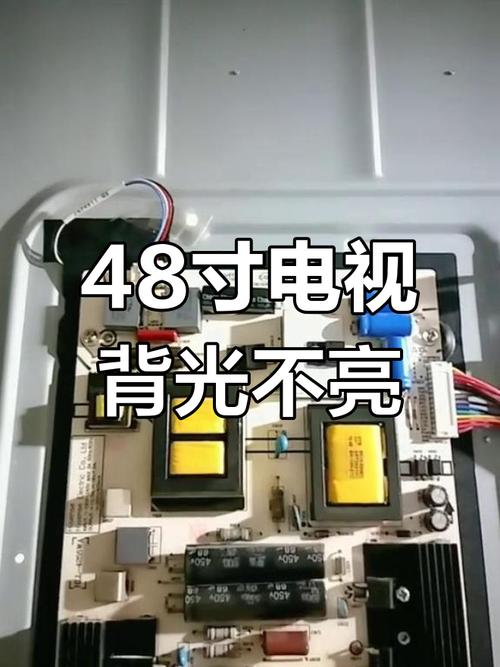

   • 电源板： 通常在电视的左侧或右侧，有交流电源输入插座。
   • 背光板： 通常在屏幕的边缘，连接着屏幕的排线和灯条的供电线。
   • 主板： 在电视中央，是最大的电路板。

第四步：针对性测量与维修

警告：测量时请使用隔离变压器，或在测量点前断开电源板与主板的连接，以防主板带电损坏万用表。

1. 测量电源板输出电压：

   • 找到电源板上为背光板供电的输出端（通常是标注为 +24V 或 +12V 的端子）。
   • 开机,用万用表直流电压档测量该点的电压是否稳定，电压应该在标称值附近微小波动，如果电压剧烈跳动、跌落到0V附近或完全无输出，则电源板损坏的可能性极大。
   • 重点检查电源板上的大电解电容： 观察电容顶部是否有鼓包、漏液的现象，这是最直观的判断方法，如果有，直接更换同型号、同规格的电容即可，成本很低。

2. 测量背光板输入电压和信号：

   • 如果电源板输出的+24V电压稳定正常，但背光仍然闪烁，那么问题就在背光板上。
   • 测量背光板的供电输入端,确保电压稳定进入。
   • 检查从主板到背光板的排线,确保连接牢固，没有松动或氧化。
   • 如果条件允许,可以尝试单独给背光板供电（需要找到+24V输入和接地端，操作有风险，不推荐新手尝试），如果能正常点亮，则说明问题在主板或排线。

总结与建议

最终建议：

对于海信TLM42V66C这款老电视,电源板上的滤波电容老化是导致“背光闪”的“头号元凶”，您可以先尝试拆开电视，重点检查电源板上的大电容，如果发现鼓包，自己购买同型号的电容更换，成本可能只需要几元到十几元，就能解决问题。

如果电容没有问题,测量电源板输出电压也正常，那么大概率是背光板损坏，电源板和背光板作为两个独立的模块，在网上可以比较容易地找到同型号的进行更换，更换整个模块是维修此类故障最快捷、最有效的方法。

如果您不熟悉电路维修,最稳妥的办法是联系当地的电视维修师傅，让他们进行检测和维修，通常更换一块电源板或背光板的费用在100-300元不等。
