创维25T91AA电源故障不开机如何检修？

重要提示：安全第一！

电视机内部,即使不通电，电源滤波电容中也可能储存着高压电，足以造成严重电击！在操作前，请务必：

1. 断开电源：拔下电视机的电源插头。
2. 等待放电：等待至少10-15分钟，让大电容充分放电，可以用一个带绝缘柄的螺丝刀，分别将电源板上滤波电容（通常是体积最大的那个）的正负极两端短路一下，确保没有残余电压。
3. 使用隔离变压器：如果您有条件，最好使用隔离变压器进行维修，这能最大程度地保障人身安全。
4. 注意高压：除了电源部分，行扫描电路也带有上万伏的高压，非专业人员请勿触碰行输出变压器（俗称“高压包”）和其连接的部件。

第一步：初步观察和“望闻问切”

在拆开机壳之前,先进行一些简单的检查。

1. 观察电源指示灯：

   • 指示灯不亮：问题很可能出在电源板本身，或者电源输入部分（保险丝、电源线）。
   • 指示灯亮，但无法开机：电源板可能已经启动，但负载（主板或行扫描电路）存在严重短路，导致电源进入保护状态。
   • 指示灯闪烁：通常是电源板或负载电路有短路，电源尝试启动但被保护电路锁定，导致指示灯闪烁。

2. 闻气味：靠近电视机的散热孔，闻一闻是否有烧焦的气味，如果有，说明某个元件已经烧毁，重点检查该区域的元件。

3. 听声音：在通电的瞬间，仔细听，正常情况下，电源启动时会发出轻微的“嗒”声（继电器吸合声）和行电路启动的轻微声音，如果没有任何声音，或者听到“滋滋”的异响，都表明不正常。


   （图片来源网络，侵删）

第二步：拆机并检查电源板

如果初步判断问题在电源板,就可以拆开机壳，找到电源板进行详细检查了。

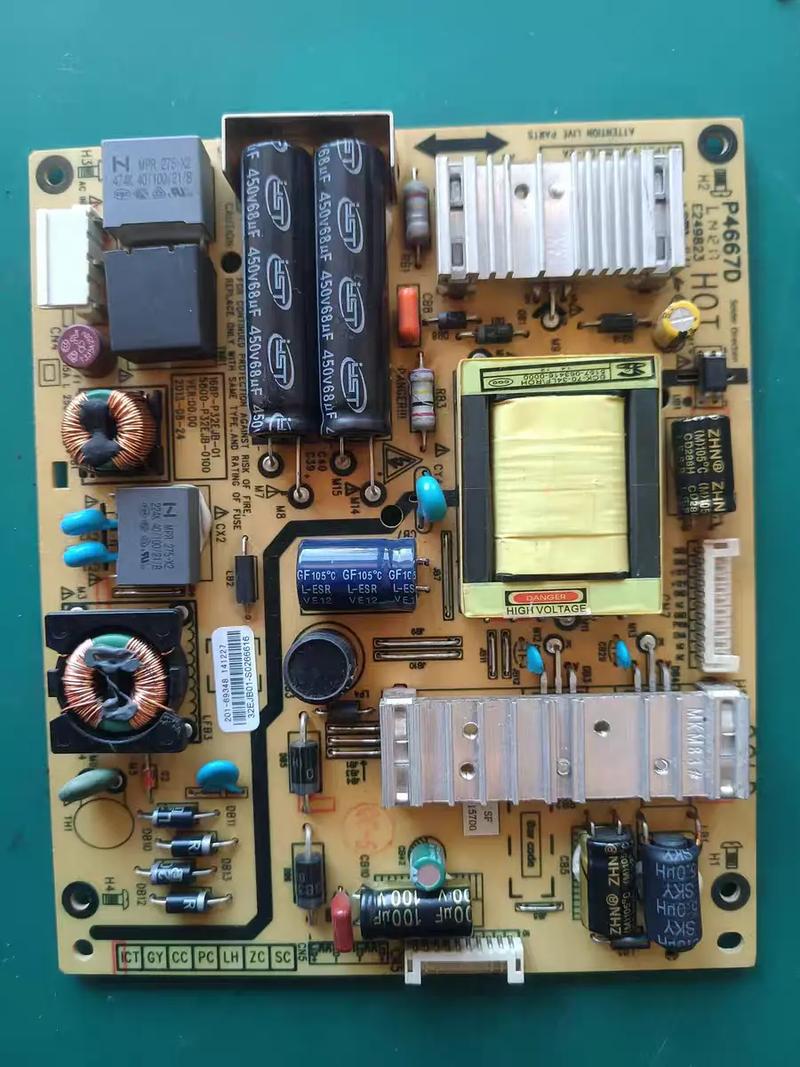

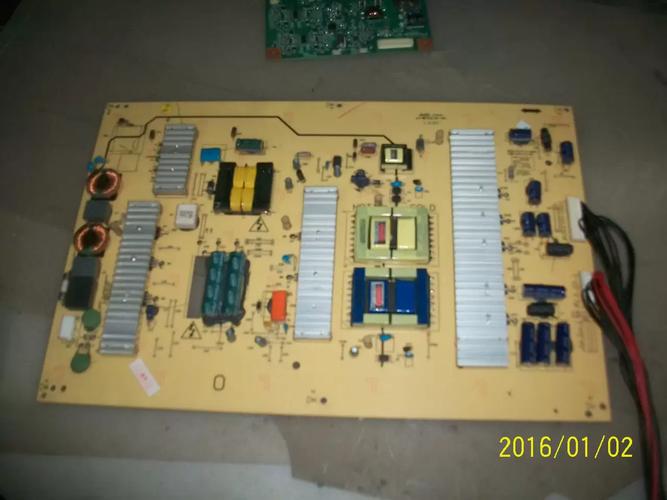

创维25T91AA的电源板通常位于电视机的左侧或右侧，是一个独立的、带有散热片的电路板。

检查保险丝

保险丝是电源的第一道防线,也是最容易损坏的元件之一。

• 外观检查：观察保险丝玻璃管内部是否有发黑、熔断的痕迹。
• 测量：使用万用表的电阻档（二极管档也可以）测量保险丝两端是否导通。
• 结果判断：
  • 保险丝熔断：说明电源板存在严重短路故障。绝对不能直接更换新保险丝就通电！ 否则会立刻烧毁新保险丝，甚至引发更严重的故障。
  • 保险丝完好：说明电源板没有严重的短路问题，故障可能在启动电路、反馈电路或负载部分。

检查关键易损元件（保险丝熔断或保险丝完好但无输出时重点检查）

如果保险丝熔断,或者保险丝完好但电源无输出，需要重点检查以下元件：

A. 整流滤波电路

• 桥式整流堆：用万用表二极管档测量其四个引脚，检查是否有二极管被击穿短路，这是导致保险丝熔断的常见原因之一。
• 滤波大电容（通常为400V/100μF或220μF）：检查其顶部是否鼓包、漏液，用万用表电阻档测量其两端，如果阻值很小或接近0欧姆，说明电容已击穿短路，这也是导致保险丝熔断的常见原因。

B. 功率开关管

• 这通常是电源板上体积最大的三极管,型号可能是 2SC5144、K2141、2SC4706 等，通常安装在较大的散热片上。
• 测量：用万用表二极管档或电阻档测量其三个引脚（C极/B极/E极）之间是否击穿短路，C极和B极、C极和E极之间通常不应导通。
• 结果判断：如果开关管击穿短路，这既是故障现象，也是故障原因。更换开关管前，一定要找到导致它损坏的根本原因！ 否则换上后很可能再次烧毁。

导致开关管烧毁的常见原因：

1. 启动电阻开路：为开关管提供初始启动偏置电压的电阻（通常为几百K欧姆）阻值变大或开路，导致开关管工作在放大区而非开关状态，因功耗过大而烧毁。
2. 尖峰吸收电路故障：由一个电阻、电容、二极管（通常是RCD电路）组成，用于吸收开关管关断时产生的尖峰电压，如果其中的二极管或电容失效，尖峰电压会击穿开关管。
3. 反馈电路故障：稳压反馈环路（通常由光耦PC817、精密稳压芯片TL431等组成）出现故障，导致开关管导通时间过长，输出电压过高而烧毁。
4. 负载短路：后级的行输出电路或其它电路发生短路，导致开关管因过流而损坏。

第三步：通电动态测试（谨慎操作！）

如果保险丝完好,静态检查未发现明显短路，可以进行通电测试，但必须非常小心。

1. 假负载法：为了排除后级负载电路（如主板、行输出）对电源的影响，可以断开电源板到主板的所有连接线。
2. 制作假负载：找一个大功率（如50W）的线绕电阻，阻值约为 220V / (输出电压 / 1A)，创维25T91AA的电源通常输出+24V、+12V、+5V等电压，我们可以选择一个能模拟+12V负载的电阻，例如一个 10Ω/20W 的电阻，将电阻接在电源板的+12V输出端和地线（GND）之间。
3. 通电测试：给电源板单独通电，然后测量各组输出电压是否正常。
   • 电压正常：说明电源板是好的，故障在后级电路（主板或行扫描电路）。
   • 电压为0V：说明电源板未启动，检查启动电路（启动电阻、VCC供电等）。
   • 电压过高或过低：说明稳压反馈电路有故障，检查光耦、TL431及其周边元件。
   • 电压瞬间跳变后变为0V：说明电源进入保护状态，可能存在短路或负载异常。

第四步：常见故障点总结

根据经验,创维25T91AA电源板最常见的故障点有：

1. 保险丝熔断 + 整流桥击穿：更换保险丝和整流桥。
2. 保险丝熔断 + 滤波电容击穿：更换保险丝和滤波电容。
3. 保险丝熔断 + 开关管击穿：这是最常见也最麻烦的组合，需要更换开关管，并务必检查启动电阻、尖峰吸收电路和反馈电路，否则会再次烧毁。
4. 保险丝完好，但无电压输出：通常是启动电阻开路或阻值变大，导致电源无法启动。
5. 输出电压不稳或波动：通常是反馈环路中的光耦、TL431或其周边的电阻电容性能变差。

维修建议

• 如果您是初学者：建议从最简单的开始，比如只更换保险丝、整流桥或滤波电容，如果涉及到开关管和反馈电路，由于需要一定的电路知识和测量技巧，建议寻求专业维修人员的帮助。
• 如果您有经验：按照上述步骤，先静态测量，再动态测试，结合原理图，通常都能找到故障点，更换元件时，注意参数和耐压值要符合或高于原厂要求。

希望这份详细的指南能帮助您解决问题！祝您维修顺利！
