创维26L08HR黑屏故障如何检修？

为了帮助你系统地排查和检修，我将按照 “从简到繁、由外到内” 的原则,为你提供一个详细的检修流程和思路。

第一步：安全准备与初步检查（非常重要！）

在进行任何拆解或检测之前,请务必做好安全准备。

1. 断电并拔掉电源线：这是最基本也是最重要的一步,防止触电。
2. 准备工具：一个十字螺丝刀、一个万用表（数字式即可）、一个手电筒。
3. 环境：找一个光线充足、干净整洁的桌面进行操作。

第二步：外部原因排查（“假黑屏”排除）

很多时候电视黑屏并非硬件故障,而是外部设置或连接问题。

1. 检查信号源：

   • 问题：是不是不小心按到了遥控器上的“信号源”或“输入”键，切换到了没有信号的接口（如AV、HDMI2）？
   • 解决方法：再次按下遥控器或电视本体上的“信号源”键，循环切换，确保切换到你正在使用的信号源（如“电视”、“HDMI1”）。
   • 现象：如果屏幕全黑，但左上角或右上角有信号源菜单弹出，或者屏幕有微弱的光（用手电筒斜着照屏幕能看到图像）,那基本可以确定是信号源问题。

2. 检查背光：


   （图片来源网络，侵删）
   • 问题：电视内部图像处理和声音都正常，但屏幕漆黑一片，听得到声音，但看不见画面，这通常是 背光板故障。
   • 检查方法：在正常开机状态下，将房间灯光调暗，用手电筒或手机闪光灯紧贴电视屏幕，仔细观察屏幕，如果能看到非常暗淡、模糊的图像（比如台标、人物轮廓），100%是背光板坏了。
   • 解决方法：如果确认是背光问题，请直接跳转到 “第五步：背光板故障检修”。

3. 检查遥控器/按键：

   • 问题：是不是误按了遥控器上的“屏显”或“显示”键,导致菜单或信息遮挡了整个屏幕？
   • 解决方法：反复按遥控器上的“MENU”、“屏显”、“显示”等键,看屏幕上的信息是否会消失。

4. 检查电源板指示灯：

   • 问题：观察电视通电后,电源板上的指示灯是否亮起。
   • 现象分析：
     • 指示灯亮：说明电源板基本工作正常，能提供+5V或+12V的待机电压。
     • 指示灯不亮：说明电源板可能未工作，或者主板未发出开机指令,请继续第三步。

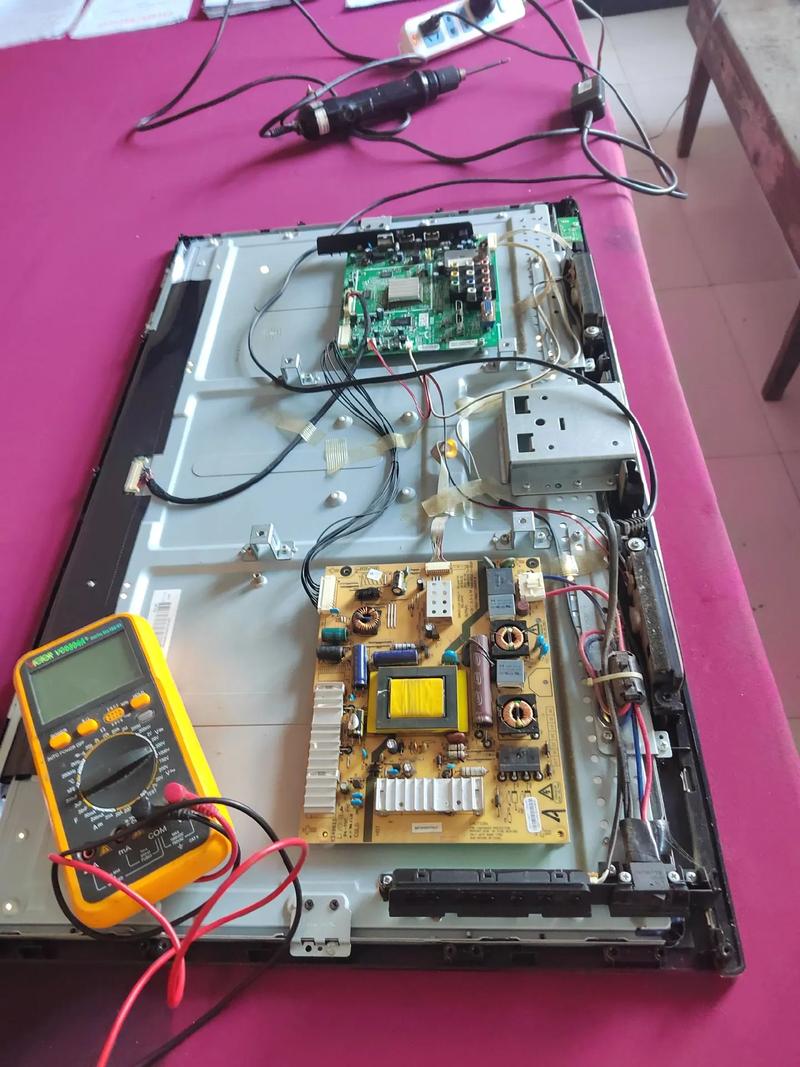

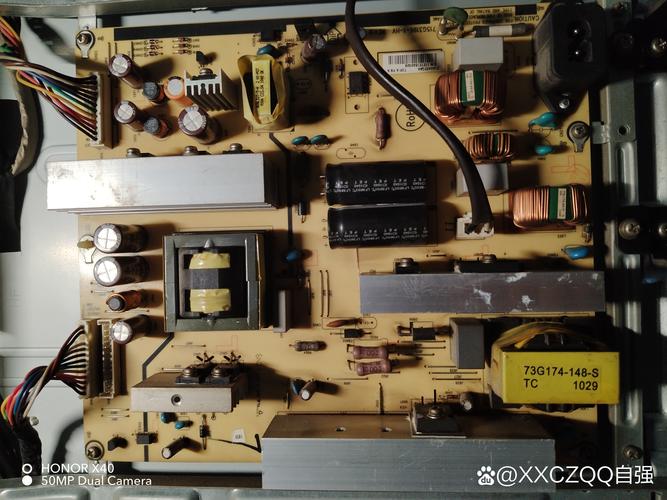

第三步：电源板故障检修（“心脏”检查）

电源板是电视的“心脏”，为所有部件供电，如果它出问题,电视自然无法工作。

检修前提：如果你没有电子维修基础，强烈建议直接更换电源板，因为带电操作有风险且需要专业工具。

1. 测量待机电压：

   • 通电后，用万用表直流电压档，测量电源板输出到主板的排线（通常是 2x5 或 2x7 的白色或黑色插头）上的 VCC 或 +5V_STB 电压。
   • 正常：应该有稳定的 +5V 左右电压,这是主板能启动的必要条件。
   • 异常：如果此电压为 0V 或严重偏低，说明电源板本身损坏，或者其初级电路有问题,需要更换电源板。

2. 测量开机电压：

   • 如果待机电压正常，但按遥控器或电源键无反应（指示灯可能亮但无变化），说明主板未发出开机指令（PS-ON信号）。
   • 你可以 手动短接 来强制开机：找到电源板上那个标有 PS-ON 或 PWR-ON 的针脚或测试点（通常是2个焊点）,用镊子或导线将其短接一下。
   • 正常：短接后，电源板上的风扇会转动，同时其他电压（如+12V, +24V）会正常输出，电视如果能点亮,说明是主板问题。
   • 异常：短接后，电压依然没有输出，风扇不转，说明电源板在主电源部分（PFC、PWM）损坏,需要更换电源板。

第四步：主板故障检修（“大脑”检查）

主板是电视的“大脑”，负责处理信号、发出指令和控制背光。

1. 检查主板是否工作：

   • 听声音：开机时，如果能听到电视发出“嘀”的一声开机音效，或者听到背光板上的继电器“咔哒”一声吸合,说明主板已经尝试开机。
   • 看指示灯：主板上的指示灯（如果有）是否会闪烁？
   • 如果主板有反应（有声或有继电器声），但屏幕不亮，结合第二步用手电筒检查，如果能看到图像，那 100%是背光板或其控制电路问题。

2. 检查背光控制信号：

   • 主板通过几根线控制背光板，主要是 背光开关 和 背光亮度 信号。
   • 背光开关信号：通常是高电平或低电平有效，用万用表测量主板到背光板的排线上，是否有对应的电压变化（开机时从0V变为高电平，如3.3V或5V）。
   • 背光亮度信号：通常是PWM脉冲信号，万用表可能测不准，需要示波器看波形，如果主板没发出这个信号,背光板就不会点亮。
   • 如果主板没有发出控制信号：可能是主板上的背光控制芯片或周边电路损坏,需要维修主板。

3. 检查主板供电：

   确保电源板给主板供电的排线插紧了，用万用表测量主板上各组供电是否正常（如+5V, +12V, +3.3V, +1.8V等），如果供电异常,主板自然无法工作。

第五步：背光板故障检修（“灵魂”检查）

背光板负责点亮屏幕的LED灯珠，这是26L08HR型号的 通病高发区。

检修前提：背板电路复杂，带有高压，非专业人士切勿随意触碰！

1. 测量输入电压：

   • 检查电源板给背光板供电的电压是否正常，通常是 +24V，用万用表测量背光板输入端子的+24V和GND是否正常。

2. 测量控制信号：

   检查主板送来的背光开关信号（BL-ON/EN）和亮度信号（BL-ADJ/PWM）是否正常,参考第四步第2点。

3. 检查驱动IC和灯珠：

   • 现象：背光板上的驱动IC（如OZ9938, OZ960等）是核心部件,容易因电压不稳或老化而损坏。
   • 检修：
     • 观察：仔细观察背光板上是否有明显烧黑的元件、鼓包的电容或裂开的IC。
     • 测量：如果技术过硬，可以测量驱动IC的供电、使能脚、反馈脚等关键引脚的电压是否与图纸或正常值相符。
     • 灯珠检测：如果屏幕局部有亮线或暗斑，可能是部分LED灯珠损坏，这需要将屏幕拆开，用稳压电源逐个检测灯珠的好坏,非常耗时费力。
   • 解决方法：对于创维26L08HR这种老型号，背光板维修的价值不高，最直接有效的办法是 购买一块同型号的全新或二手背光板进行更换，成本通常在50-150元之间,是性价比最高的选择。

总结与建议

给你的最终建议：

对于创维26L08HR这种已经非常老旧的电视，其核心部件（电源板、背光板、主板）的维修价值正在逐渐降低，很多时候,一块坏的板子维修的费用可能接近甚至超过一台同尺寸二手电视的价格。

我的建议是：

1. 先做最简单的排查：检查信号源、用手电筒照屏幕。
2. 如果确定是背光板问题：果断选择更换，在网上（如淘宝、京东）搜索“创维26L08HR 背光板”，很容易就能找到，自己动手更换非常简单，只需拆下后盖，拔掉几根排线,换上新的即可。
3. 如果怀疑是电源板或主板问题：如果你没有维修经验，直接更换整个板子是最高效、最安全的选择,可以搜索对应的电源板或主板型号进行购买。

希望这份详细的检修指南能帮助你解决问题！祝你维修顺利！
