创维L4U022电视电源故障怎么修？

涉及高压电操作，具有危险性！如果您没有电子维修基础和经验，强烈建议您将电视送到专业维修店处理，以防触电或造成二次损坏。

第一部分：故障判断与初步检查

在拆开电视前,先通过现象判断问题点。

常见故障现象：

1. 完全无反应： 按遥控器或机身电源键，指示灯不亮，电视毫无反应。
2. 指示灯亮但不开机： 按电源键后，电源指示灯亮（可能是红色或蓝色），但屏幕不亮，无图像无声音。
3. 屡烧保险管： 换上新保险管，一通电或一按电源键，保险管立刻熔断。

安全准备：

• 断电！ 拔掉电源线。
• 放电！ 电视在断电后，电源大电容（通常体积很大，1000μF以上）内仍储存有高压电，必须放电，用一个大功率电阻（如1KΩ/5W）的两个引脚，分别去接触电容的正负极脚，进行放电。严禁直接用螺丝刀等金属物短接放电，会产生巨大电弧，非常危险！
• 隔离工作台： 在干燥、绝缘的工作台上进行操作。

初步检查步骤：

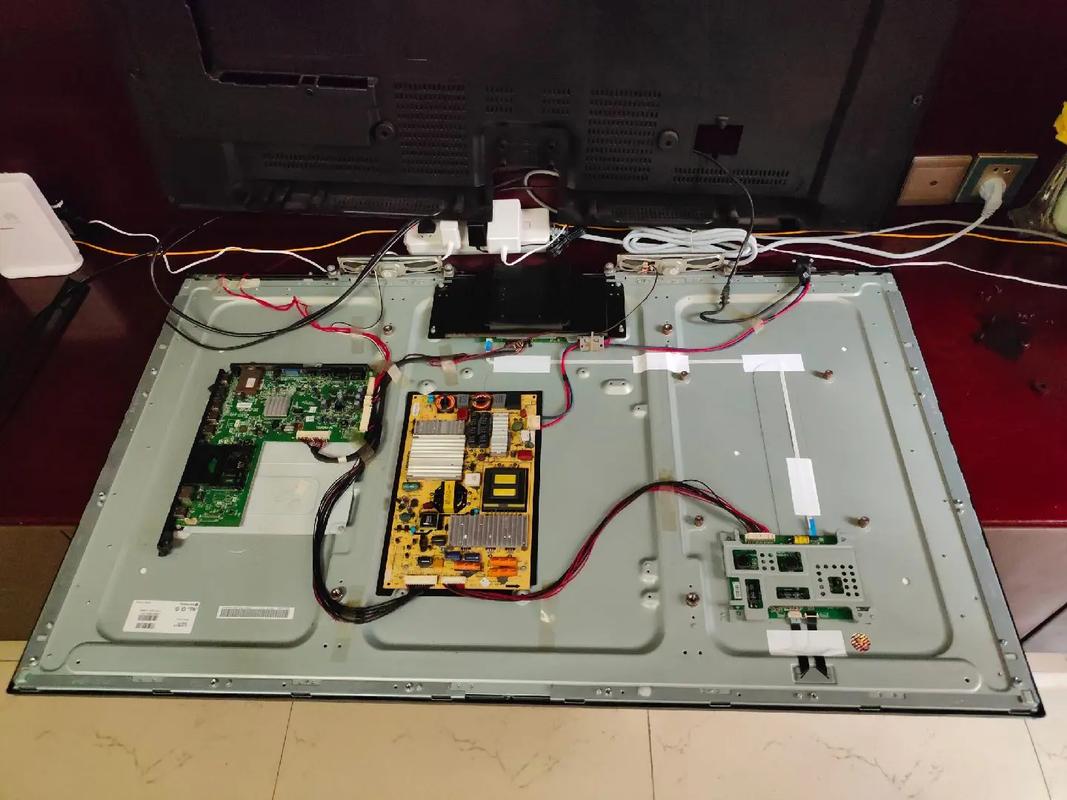

1. 打开电视后盖： 拧下后盖的螺丝，小心取下后盖。
2. 找到电源板： 电源板通常在电视的左侧或右侧，通过一个较大的排线与主板连接，并有一个电源插座。
3. 目视检查：
   • 保险管： 找到电源板上靠近电源输入端的保险管（通常是玻璃管），观察它是否发黑、熔断，如果熔断，说明初级回路存在严重短路。
   • 电容： 检查所有电容，尤其是大滤波电容和开关管旁边的电容，看是否有鼓包、漏液或顶部“防爆阀”凸起的现象，这是电容损坏的典型标志。
   • 电阻： 检查初级回路的大功率电阻，如启动电阻、限流电阻，看是否有烧焦、变色的痕迹。
   • Mos管/IGBT： 检查主电源开关管（通常是三个引脚的Mos管），看是否有炸裂、烧毁的痕迹。

第二部分：分步检修流程

保险管熔断（或发黑）

这表明初级回路（220V交流输入部分）存在短路。严禁直接更换保险管通电！

1. 静态测量：

   • 用万用表的二极管档或电阻档，测量电源输入端（保险管后面）的交流整流桥（通常是4个二极管组成的桥堆）。
   • 正常情况： 正反向电阻应有明显差异，正向有一定阻值（几百到几千欧），反向应为无穷大。
   • 故障判断： 如果测量到任意两个引脚之间正反向电阻都很小（接近0欧），说明整流桥已击穿短路，更换整流桥。
   • 继续测量主开关管（Mos管）的D极（漏极）和S极（源极），正常情况下，D-S极之间应该是一个二极管的特性（正向有压降，反向无穷大），如果正反向电阻都很小，说明主开关管击穿短路，这是最常见的故障点之一。

2. 更换损坏元件：


   （图片来源网络，侵删）
   • 如果整流桥或主开关管损坏,需要一同更换。主开关管损坏时，一定要检查其驱动电路是否正常，否则极易再次击穿！
   • 检查与主开关管并联的RCD缓冲电路（一个电阻、一个电容、一个二极管），其中的二极管也容易击穿。
   • 检查初级回路的启动电阻（通常是几个百K欧到1M欧的大电阻），它开路会导致电源无法启动，但一般不会直接烧保险，如果它和保险管一起烧，需重点检查后续电路。

3. 更换保险管：

   在确认所有短路元件都已更换后,才能换上同规格的新保险管进行通电测试。

保险管完好，但无输出

这种情况说明初级回路没有严重短路,可能是电源未启动，或是次级（低压输出）或保护电路工作。

1. 测量主滤波电容电压：


   （图片来源网络，侵删）
   • 找到初级侧那个最大的电解电容（通常是400V耐压）。
   • 重新通电（注意安全！），用万用表的直流电压档，测量电容两端的电压。
   • 电压正常（约300V左右）： 说明整流滤波电路正常，问题出在开关电源的启动或振荡电路。
     • 检查启动电路： 检查启动电阻（几个M欧的电阻）是否开路，启动电阻给电源管理芯片（如WCH0565L）提供启动电压。
     • 检查电源管理芯片（PWM IC）： 测量芯片的VCC供电脚（通常在8-12脚附近）是否有电压（约12-20V），如果没有，检查启动电阻、VCC供电相关的电阻、电容和二极管。
     • 检查芯片本身： 如果VCC电压正常，但芯片仍然无输出，可能是芯片本身损坏，可以测量其各个引脚对地电阻，与正常板子对比，或直接更换尝试。
     • 检查过压/过流保护电路： 检查芯片的过压、过流保护引脚（如FB/COMP脚）的外围电路，看是否有元器件导致保护误动作。
   • 电压为0V： 说明初级回路未工作。
     • 检查电源开关是否打开。
     • 检查连接到主板的电源ON/OFF控制线（通常是5V或高电平开机），当主板发出开机指令后，这条线才会有电压变化，如果这条线始终无电压，可能是主板问题，但也要检查电源板上接收这个信号的电路（如光耦、三极管）。

2. 测量次级输出电压：

   • 如果初级侧有300V电压,且能听到电源板发出“吱吱”的叫声，说明电源在启动但负载过重或进入保护。
   • 用万用表测量次级各组输出电压（如24V、12V、5V等），如果电压很低或为0，且电源板有叫声，通常是次级整流二极管或滤波电容损坏，导致短路或过流保护。
   • 重点检查次级肖特基二极管：用二极管档测量，正向应有0.2-0.5V的压降，反向应为无穷大，如果击穿，更换之。

第三部分：创维L4U022电源板常见“通病”及易损件

根据维修经验,这个型号的电源板有一些高发故障点：

1. 主电源开关管（Mos管）： 型号通常是STP12NM60或STP11N60，由于工作在高电压大电流下，是最高发的损坏元件之一，经常和整流桥一起烧毁。
2. 整流桥： 型号通常是GBU6J或GBU8J，和开关管成对出现损坏的概率很高。
3. 电源管理芯片（PWM IC）： 型号是WCH0565L或WCH0567L，如果启动电阻、VCC供电正常，但芯片不工作，可能是芯片损坏。
4. 次级肖特基整流二极管： 通常是SB560、SB5100等，损坏会导致无电压输出或电源保护。
5. 初级滤波电容： 老化后容量下降，可能导致电源带载能力差或工作不稳定。
6. 电源板上的排线接口氧化或接触不良： 有时也会导致无反应或指示灯异常，可以拔下重新插拔试试。

第四部分：维修总结与建议

1. 先保险，后电路： 烧保险先查整流桥和开关管。
2. 有电压，查芯片： 300V正常查启动电路和PWM IC。
3. 听声音，查负载： “吱吱”叫声查次级整流二极管和电容。
4. 善用替换法： 对于主开关管、PWM IC、光耦等关键且难判断的元器件，在确认外围电路正常后，直接更换新的是最快捷有效的方法。
5. 注意散热： 维修后，检查电源板上大功率元件（如开关管、整流桥）的散热片是否牢固，必要时可涂抹导热硅脂，保证散热良好，以延长使用寿命。

如果您不具备以上条件,最稳妥的方法是：

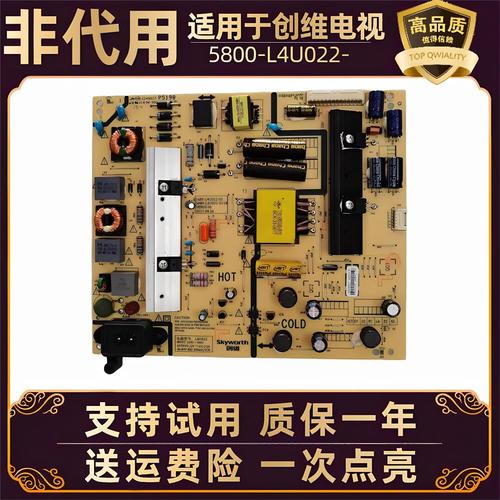

• 整个电源板更换： 在淘宝、京东等电商平台搜索“创维 L4U022 电源板”，通常可以找到同型号的替换板，价格在100-200元不等，自己更换只需拆装几个螺丝和插头，非常方便。
• 送修专业师傅： 找一个信誉好的本地维修师傅，他们有经验和配件，处理起来更高效安全。
