第一步：安全第一！准备工作与初步检查

在进行任何检修之前，必须确保人身安全和设备安全。

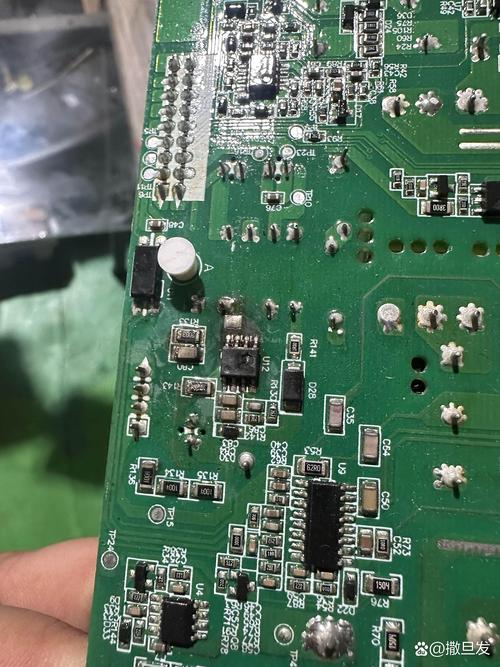

（图片来源网络，侵删）

断电操作：将电视插头从插座上拔下。
释放高压：即使拔掉电源，CRT显像管的高压阳极上仍然可能储存有大量电荷，非常危险！检修前，必须使用带绝缘手柄的螺丝刀或专用的放电棒，连接显像管的地线和高压帽金属部分进行放电。此步至关重要，请务必小心！
准备工具：
- 万用表（必备,建议有数字表）
- 绝缘螺丝刀套装
- 电烙铁、焊锡、松香
- 常用电子元件（如保险丝、整流二极管、滤波电容等,作为备件）
- 小镊子、尖嘴钳
初步目视检查：
- 电源线：检查电源线是否有破损、断裂。
- 保险管：打开电视后盖（通常在背面有几颗螺丝），找到电源板上的保险管（Fuse），观察保险管玻璃管内部是否发黑、熔断，如果保险管熔断,说明电源电路存在严重短路。

第二步：核心故障区域分析与检修流程

CRT电视不开机,故障点通常集中在以下几个核心区域：

电源电路：为整个电视提供能量,是故障最高发区。
行扫描电路：产生高压、中压和行偏转电流，如果它不工作,电视也绝对不开机。
微处理器/控制系统：负责接收指令和发出开机命令。
显像管及附属电路：相对少见,但也不能完全排除。

检修流程应遵循“先易后难、先电源后负载”的原则。

A. 电源电路检修 (最关键的第一步)

电源电路是所有工作的基础，如果电源不启动,后续电路都无法工作。

检查保险管：

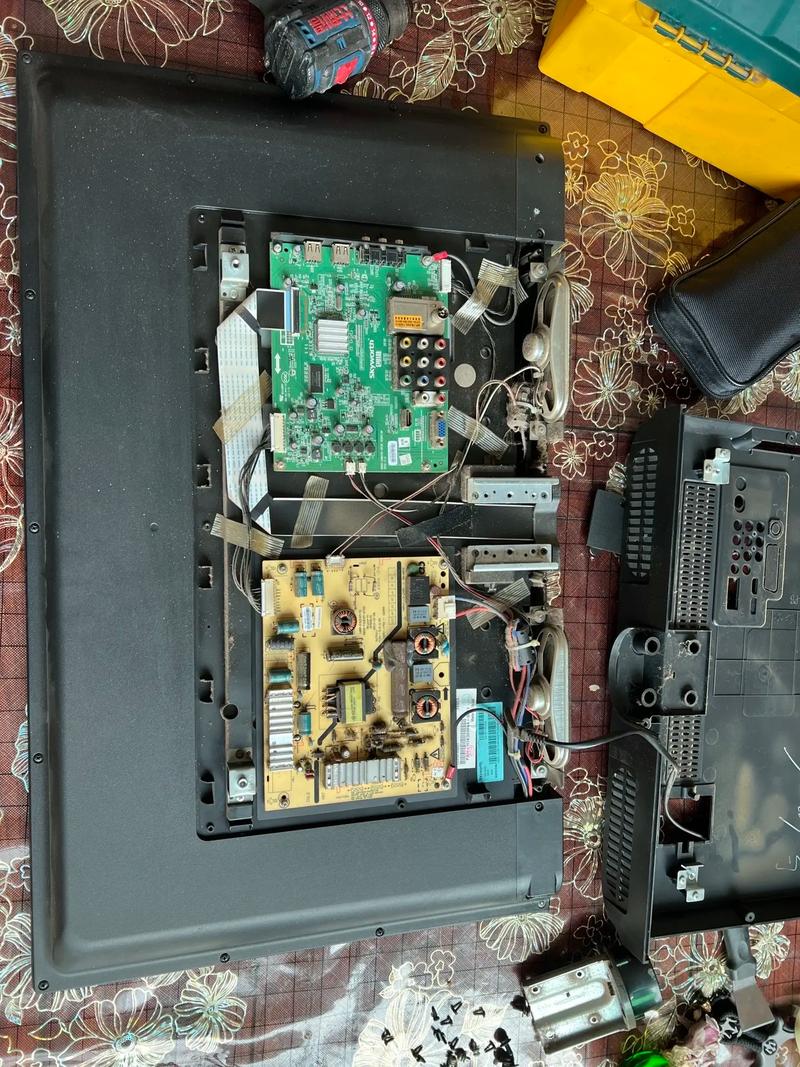

（图片来源网络，侵删）
- 保险管完好：说明电源后级（开关变压器次级之后）或负载电路没有严重短路,此时可以通电进行动态测量。
- 保险管熔断：说明存在短路故障。绝对不能直接更换新保险管通电！ 必须先找到短路点。
  - 测量市电整流滤波电路：拔下电源板与主板的连接插头（通常是接到行输出变压器的那几根线），单独测量电源板上的大滤波电容（C807/C808，通常是330μF/400V左右）和整流桥（BR801）是否击穿短路，如果电容或整流桥击穿,更换即可。
  - 测量开关管：电源开关管（Q801，通常是2SC5290或类似型号）是短路故障的高发区，用万用表二极管档测量其三个极之间是否短路，如果短路，必须更换，并检查周边的R801（启动电阻）、R802（过流检测电阻）、D801（稳压二极管）、ZD801（光耦）等元件是否一同损坏。
保险管完好，但电源不启动：
- 测量300V直流电压：通电前，确保所有连接正常，通电后，用万用表直流档，黑表笔接地，红表笔测量大滤波电容（C807/C808）的正极，此处应有约300V的直流电压。
  - 没有300V电压：问题在市电输入、整流滤波或启动电路，检查电源线、保险管、限流电阻（TH801）、整流桥、启动电阻（R801）是否开路。
  - 有300V电压：说明市电输入和整流滤波正常,问题在开关振荡电路或负载过重。
有300V电压，但无输出电压：
- 测量开关管基极电压：通电后，测量开关管Q801的基极，正常情况下，应有-0.2V至-0.3V的微小负压，如果基极电压为0V或为正压,说明开关管没有起振。
- 检查启动电路：检查启动电阻R801是否开路或阻值变大。
- 检查正反馈电路：检查正反馈绕组（开关变压器7-8脚）到开关管基极之间的二极管D803、电容C813、电阻R807是否开路或损坏。
- 检查保护电路：检查稳压控制电路中的光耦（IC801，PC817）和误差放大集成电路（IC802，TL431）是否损坏，如果它们损坏,会使开关管停振。
- 检查负载：拔掉电源板与主板的连接插头，在电源板的输出端（如+B端，通常是115V左右）接一个假负载（如60W/220V的灯泡），如果通电后灯泡亮，说明电源板正常，问题在主板（行扫描电路），如果灯泡不亮或电压仍无输出,则问题在电源板本身。

B. 行扫描电路检修

如果电源板输出电压正常（B 115V），但电视仍不开机（无光栅、无声音）,那么故障很可能在行扫描电路。

测量行输出管集电极电压：

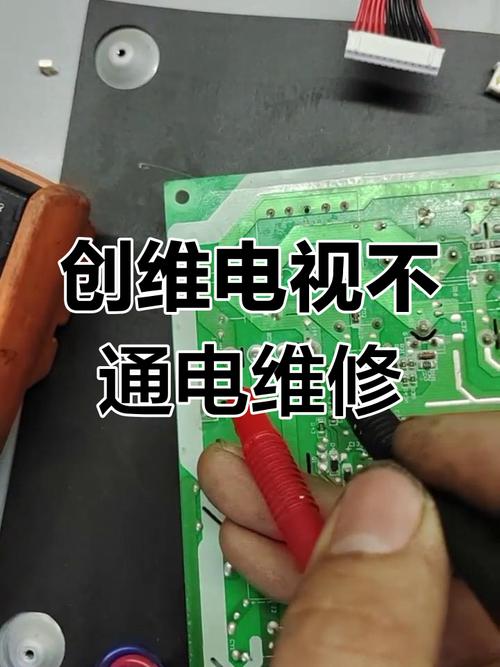

（图片来源网络，侵删）
- 行输出管（Q401，通常是2SC5148或类似型号）的集电极直接连接到电源的+B端（115V），如果此处电压正常,说明电源已经送电到行电路。
- 如果此处无电压，检查+B端到行管集电极之间的连线或限流电阻（如R441）是否开路。
测量行输出管基极电压：
- 正常工作时，行管基极应有-0.05V至-0.15V的负压,这是行振荡电路工作的标志。
- 基极无负压：说明行振荡电路或行推动电路没有工作。
  - 检查行推动电路：测量行推动管（Q402）的集电极电压（应有几十伏），如果无电压，检查行推动变压器（T401）初级线圈、供电电阻（R440）是否开路，如果集电极电压正常，但基极无电压,检查行推动管本身及偏置电路。
  - 检查行振荡电路：行振荡通常由一块小规模集成电路（IC401，如LA7837/7838或TDA48xx系列）完成，测量IC401的供电脚（通常为12V）是否正常，供电正常但仍不振荡,则IC401本身损坏的可能性很大。
行管集电极电压正常，但基极无负压，且行推动/振荡电路也正常：
- 检查行输出变压器（FBT，俗称“高压包”）：高压包内部短路是常见故障，可以通过以下方法判断：
  - 测电流法：将万用表串在+B供电回路中，测量电流，正常工作时，115V供电的电流应在300-400mA左右，如果电流远大于此值（如超过1A），甚至保险管熔断,基本可以断定是高压包或行管击穿。
  - 摸温度法：通电几秒钟后（注意安全，可使用隔离变压器），迅速断电，触摸行管和高压包的温度，如果异常发烫,说明存在短路。
- 检查行偏转线圈、S校正电容、行线性线圈：这些元件短路也会导致行电流过大,但相对少见。

C. 微处理器/控制系统检修

如果电源和行电路都工作正常，但电视仍处于待机状态（电源指示灯亮，但按遥控器或本机键无反应）,则问题可能在控制系统。

检查微处理器工作条件：
- 供电：测量微处理器（CPU，如TMP87CK38N或类似型号）的供电脚（通常是VCC，如5V）是否正常。
- 复位：检查复位电路（通常由一个专用复位IC或RC电路构成）是否正常输出复位信号。
- 晶振：测量晶振（通常为8MHz或12MHz）两脚的电压，正常时，一脚应为2V左右，另一脚应为2.5V左右，如果电压异常，或用示波器观察不到波形，说明晶振停振,需更换晶振及其电容。
检查开机控制信号：
- 按下遥控器或本机电源键，测量CPU的“POWER ON”或“POW”脚（通常是一个I/O口）,应有高电平或低电平的变化。
- 如果CPU有信号发出，但电源板或主板没有响应,检查控制信号线是否开路或相关驱动三极管是否损坏。

第三步：创维21N66AA的常见故障点总结

根据维修经验和电路图,这款电视的常见故障点有：

电源板：
- 保险管熔断：通常是开关管Q801击穿,连带损坏整流桥BR801。
- 电源不振荡：启动电阻R801开路、正反馈电路元件（D803, C813）损坏、光耦IC801或误差放大器IC802损坏。
- 输出电压低：滤波电容C807/C808失容、稳压电路元件性能变差。
行扫描电路：
- 行管Q401击穿：这是最严重的故障，常由高压包短路或行逆程电容失效引起，更换行管时，必须检查逆程电容C444、C445是否失效,否则会再次烧毁行管。
- 高压包T401损坏：内部短路导致行电流过大,烧保险或行管。
- 行振荡集成电路IC401损坏：导致无行激励信号,整机不工作。
其他：
- 显像管管座老化：会导致图像暗、有雪花、拉丝等,但通常不会导致完全不开机。
- 按键板漏电：可能导致CPU误判,一直处于待机状态。

检修流程图（简化版）

不开机
  |
  V
检查保险管
  |---> 熔断 ---> 检查市电输入、整流桥、开关管Q801是否短路
  |
  |---> 完好 ---> 通电测C807/C808两端电压
        |
        |---> 无300V ---> 检查启动电阻R801、整流桥BR801
        |
        |---> 有300V ---> 测量电源输出电压（如+B 115V）
              |
              |---> 无输出 ---> 检查开关振荡电路（正反馈、稳控）或负载短路
              |
              |----- 有输出 ---> 测量行管Q401集电极电压
                    |
                    |---> 无电压 ---> 检查+B到行管连线/电阻
                    |
                    |---> 有电压 ---> 测量行管Q401基极电压
                          |
                          |---> 无负压 ---> 检查行推动、行振荡电路（IC401）
                          |
                          |---> 有负压 ---> 检查显像管灯丝、视放板等（此时应有光栅）

最后提醒

耐心细致：检修是一个逻辑推理的过程,不要盲目更换元件。
先静态后动态：先在断电状态下测量电阻、判断短路,再通电测量电压。
安全永远是第一位：高压电非常危险,不熟悉的用户最好寻求专业维修人员的帮助。

希望这份详细的检修指南能帮助您解决问题！祝您维修顺利！
