创维32L16HC逻辑板故障维修难在哪？

重要声明：安全第一！

电视机内部存在高压,即使拔掉电源，大容量电容（如电源板上的）中仍可能储存有致命的电荷。如果您没有相关的电子维修经验和工具，强烈建议您不要自行拆机维修，以免发生危险或造成二次损坏，最安全、最可靠的方式是联系专业的维修人员或联系创维官方售后。

第一部分：逻辑板故障的典型现象

逻辑板负责处理和驱动TFT-LCD或OLED显示屏，它接收来自主板（主板板）的LVDS或TCON信号，并将其转换成能点亮屏幕的行列驱动信号，当逻辑板出现故障时，通常有以下几种典型现象：

1. 黑屏，但背光亮：

   • 表现： 电视开机后，背光灯正常亮起，屏幕漆黑，没有图像，但仔细看可能会发现一个非常暗淡的、几乎看不见的图像（即“负像”或“鬼影”），通常有伴音正常。
   • 原因： 这是逻辑板最常见的故障，通常是逻辑板上的DC-DC电压转换电路损坏，无法为TFT-LCD的源极/栅极驱动芯片提供正常的工作电压（如VGH、VGL、VCOM、VCC等）。

2. 图像异常，色彩失真：

   • 表现：
     • 花屏、马赛克、乱码： 屏幕上出现各种彩色或黑白的花纹、色块、乱码。
     • 图像缺色或偏色： 红色缺失，整个画面呈青色；或绿色缺失，整个画面呈紫色。
     • 图像出现竖线、横线或亮线： 屏幕上出现一条或多条固定的彩色或白色的线条。
   • 原因： 通常是逻辑板上LVDS/TCON信号处理或传输路径出现问题，或者驱动芯片（IC）本身损坏。

3. 无图像，背光也亮一下就灭：


   （图片来源网络，侵删）
   • 表现： 开机瞬间，背光灯亮起，然后马上熄灭，电视进入待机或黑屏状态，再次开机，故障重复。
   • 原因： 这很可能是逻辑板短路，导致电源板进入保护状态，电源板检测到负载异常，于是切断对逻辑板的供电以保护自身。

4. 屏幕出现负像（白底黑字）：

   • 表现： 屏幕上显示的内容颜色完全颠倒，白色背景变成黑色，黑色文字变成白色。
   • 原因： 通常是逻辑板上的VCOM电压异常或丢失。

第二部分：维修思路与准备工作

在动手之前,先进行初步判断，确认故障确实出在逻辑板上。

初步判断，排除其他部件

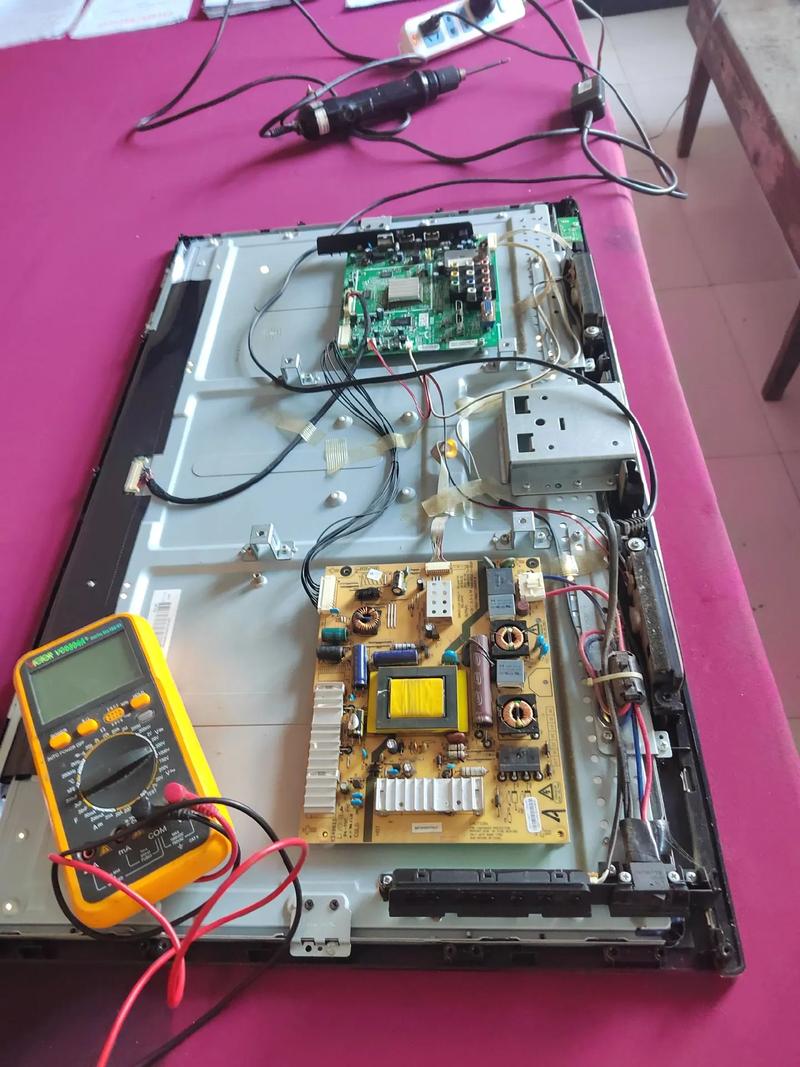

• 确认电源板和背光：
  • 拆开电视后盖,开机。
  • 观察电源板上的指示灯是否正常亮起（通常为绿色或蓝色）。

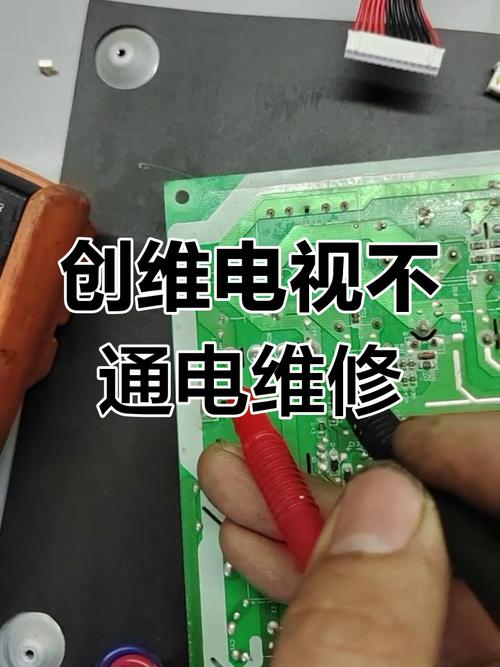

  • 用万用表（直流电压档）测量电源板送往逻辑板的12V或24V供电是否正常且稳定。
  • 用一根导线短接电源板上的背光使能端（BL-ON或BL-EN）和3V或5V，强制点亮背光，如果背光能正常点亮，说明电源板的背光输出和灯条本身是好的。
• 确认主板：
  • 检查主板是否有输出,可以通过测量主板送往逻辑板的LVDS/TCON排线上的电源脚（如3.3V, 5V）和使能信号（如EN, DE, HS, VS）是否正常来判断。
  • 如果主板没有输出,那么可能是主板故障，需要先维修主板。

如果以上两项都正常，但屏幕仍然出现上述逻辑板故障现象，那么基本可以断定问题出在逻辑板上。

所需工具与备件

• 工具：
  • 万用表（数字式）： 必备，用于测量电压、电阻、通断。
  • 电烙铁（尖头、恒温）： 用于拆卸和焊接元件。
  • 热风枪： 用于拆卸芯片。
  • 焊锡丝、松香、吸锡线/吸锡器： 辅助焊接。
  • 放大镜或显微镜： 用于观察细小焊点和元件。
  • 螺丝刀套装： 拆卸外壳。
  • 酒精、棉签、清洁刷： 清理电路板。
• 备件（按故障概率排序）：
  1. 贴片电容： 逻辑板上故障率最高的元件，尤其是电压转换电路旁边的电解电容和陶瓷电容，常见的容值有10uF/16V, 22uF/25V, 100uF/16V等，封装如0805, 1206等。
  2. 逻辑板电源管理芯片（PMIC）： 如常见的OZ9938, OZ9933, AP6159等，是负责产生VGH、VGL等电压的核心芯片。
  3. LVDS/TCON接口排线： 排线损坏或接触不良也会导致类似故障。
  4. 驱动IC芯片： 如GMZAN系列等，但这类芯片价格较高，焊接难度大，一般不建议新手尝试。
  5. 整块逻辑板： 如果局部维修困难，可以考虑直接更换整块逻辑板。

第三部分：具体维修步骤（以最常见的“黑屏，背光亮”为例）

安全断电与拆解

1. 断开电源！ 拔掉电视电源线。
2. 拆下电视后盖和外壳,露出主板、电源板和逻辑板。
3. 小心地将连接逻辑板的排线（通常是扁平的，带扣或用胶带固定）从主板上和逻辑板上拔下，记住排线的方向和位置，最好拍照留念。

外观检查（目测法）

将逻辑板取下,仔细观察：

• 看烧痕： 有没有元件或PCB板上有发黑、烧焦的痕迹。
• 看鼓包/漏液： 检查所有电解电容，看顶部是否有鼓包、变形或电解液漏出的现象，这是最常见的故障点！
• 看虚焊/脱焊： 观察芯片的引脚，特别是电源管理芯片和驱动芯片，看是否有虚焊或脱焊的迹象（引脚与焊盘之间有裂缝）。
• 看腐蚀： 看PCB板上有无绿色或白色的腐蚀点。

测量关键电压（核心步骤）

1. 给逻辑板上电： 找到逻辑板的电源输入接口，通常是4针或6针的插座，用12V或24V直流电源（电压必须与电视标称一致）给逻辑板单独供电。注意正负极！
2. 测量电源输出点： 在给电的情况下，用万用表测量以下几组关键电压：
   • 主供电（VCC）： 测量逻辑板输入的12V/24V是否正常。
   • 芯片供电（VDD）： 测量电源管理芯片输入脚的电压是否正常。
   • 逻辑输出电压： 测量电源管理芯片输出脚的VGH、VGL、VCOM、VCC（GAMMA）等电压，这些电压的值需要根据逻辑板的具体图纸或芯片型号来确定，通常在5V到-25V之间不等。

分析测量结果：

• 如果输入电压正常，但输出电压异常（如无输出、电压偏低、电压跳动）： 那么问题就出在电源管理芯片及其外围电路上。
• 如果输入和输出电压都正常，但屏幕依然黑屏： 那么问题可能出在信号处理部分或驱动芯片上。

更换故障元件

根据上一步的测量结果和目检情况,进行针对性维修。

案例1：更换鼓包的电解电容

1. 用电烙铁和吸锡器,小心地将损坏的电容焊下。
2. 用酒精清洁焊盘。
3. 用万用表测量新电容的容量和是否漏电,确保是好的。
4. 将新电容正确安装（注意正负极！长脚为正，PCB板上通常也有“+”标记）。
5. 焊接好后,再次上电测试。

案例2：更换电源管理芯片

1. 用热风枪小心地将芯片吹下,注意温度和风量，避免吹坏周围元件。
2. 用吸锡线清理焊盘,确保平整。
3. 在新芯片的焊盘上均匀涂抹一层薄薄的助焊膏。
4. 用镊子将新芯片对准焊盘,用热风枪重新焊接。
5. 焊接后,用放大镜检查所有引脚是否焊接良好，有无连锡。

测试与复原

1. 将修复好的逻辑板重新安装到电视上,连接好所有排线。
2. 通电测试,观察故障是否排除。
3. 如果恢复正常,将电视外壳装回。

第四部分：总结与建议

1. 逻辑板维修的核心思路是“先供电，后信号”，大部分故障都集中在DC-DC电压转换电路，特别是电解电容的失效。
2. 目检是成本最低、效率最高的方法，拿到一块故障逻辑板，先仔细看，往往能发现很多问题。
3. 备件是关键，对于维修人员来说，备齐常用的逻辑板电源芯片和电容是快速修复的基础。
4. 如果找不到图纸或不确定电压，可以寻找同型号的、好的逻辑板进行对比测量，这是最稳妥的方法。
5. 对于普通用户，如果逻辑板上的元件（如电容）损坏且能找到同型号的，可以尝试更换，但如果涉及到芯片级维修，由于技术门槛高、风险大，强烈建议直接更换一块新的逻辑板，在网上搜索“创维32L16HC 逻辑板”可以找到很多替换型号，价格通常在几十到一百元不等，远低于维修费用。

希望这份详细的指南能对您有所帮助！祝您维修顺利！
