电源板简介与工作原理
要维修它,首先要了解它的工作流程：

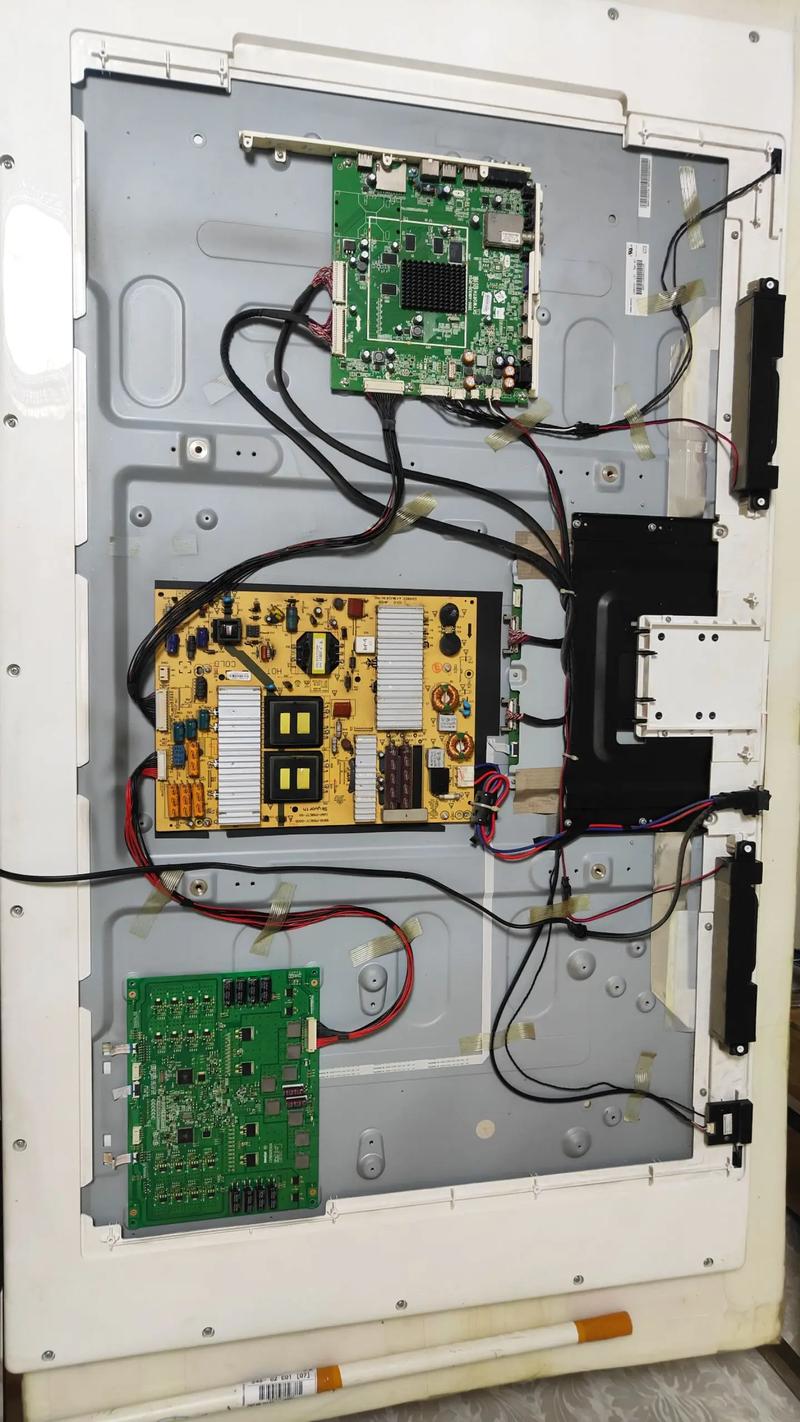

（图片来源网络，侵删）
-
输入与PFC（功率因数校正）部分：
- AC 220V市电经过保险丝、抗干扰电路、整流桥后，变成约300V的脉动直流电。
- 这300V电压送入PFC电路（由大功率MOS管、PFC控制器IC及升压电感等组成）。
- PFC电路工作,将电压稳定在380V-400V的直流高压，这一步有两个核心作用：一是提高功率因数，二是为后级电路提供稳定的高压。
-
LLC谐振与输出部分：
- PFC输出的380V高压送入LLC半桥谐振电路（由两个MOS管、谐振电容、谐振电感等组成）。
- LLC控制器驱动MOS管进行高速开关,通过变压器变压，输出多路直流电压，供电视主板和背光板使用，常见的输出电压有：
- +24V：主要为背光板（LED驱动板）供电。
- +12V：部分机型会输出12V，为主板部分小功率电路或音频功放供电。
- +5V：待机电压，为主板的CPU和待机电路供电，这是所有工作的基础。
- +5V_STB：同样是待机电压，含义同上。
- +32V 或 +9V：部分主板需要此电压为调谐器或小信号处理电路供电。
-
待机控制部分：
- 当电视遥控关机或面板关机时,主板会发送一个待机指令（通常是高/低电平信号）到电源板的PS-ON或STB-ON引脚。
- 电源板上的待机控制芯片（如光耦、继电器或专用IC）会接收到此信号，控制主电源（LLC部分）停止工作，只保留待机电压（+5V）输出，以实现真正的“待机”状态。
常见故障现象与原因分析
| 故障现象 | 可能的故障原因 |
|---|---|
| 完全无反应，指示灯不亮 | - 保险丝熔断：这是最常见的故障，通常由后级电路短路引起。 - AC输入回路问题：如压敏电阻、抗干扰电容损坏。 - PFC电路或LLC电路严重短路：如PFC/LLC MOS管击穿、PFC控制器IC损坏。 |
| 指示灯亮，但无法开机（黑屏） | - PFC电路未工作：导致PFC电压输出为0或过低（约300V），后级LLC无法启动。 - LLC谐振电路未工作：如LLC控制器IC无输出、驱动电路故障、LLC MOS管开路。 - 待机控制电路故障：主板PS-ON信号未送达或电源板待机控制电路失效，导致主电源始终处于待机状态。 - 过压/过流保护电路动作：输出电压异常或负载短路，导致保护。 |
| 指示灯亮，能开机，但屏幕闪或图像异常 | - +24V电压不稳：滤波电容失效、负载能力下降。 - LLC电路工作不稳定：谐振电容性能下降、驱动信号不良。 - 保护电路误动作：如过压保护阈值漂移。 |
| 屏幕亮一下就黑（自动关机/保护） | - 过压保护：通常是+24V或+12V电压过高，触发保护。 - 过流保护：+24V负载（背光板）存在短路，导致电流过大触发保护。 - PFC电压过高：PFC控制环路异常，导致输出电压超过450V，可能引发连锁保护。 |
维修思路与步骤（安全第一！）
⚠️ 安全警告：

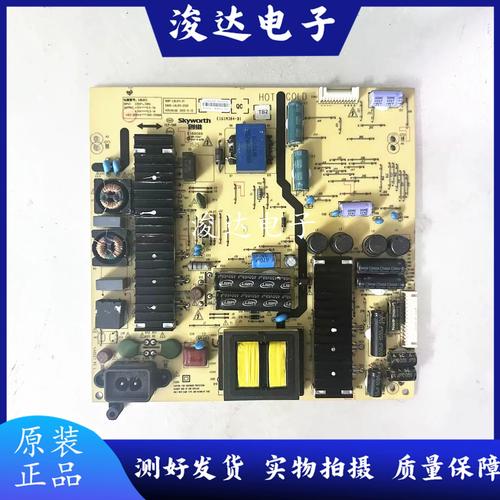

（图片来源网络，侵删）
- 220V高压危险！ 维修前务必拔掉电源线，并对大容量电容（如PFC输出的400V电容）进行放电，可用大功率电阻（如5W/10kΩ）的两个表笔去碰电容的正负极，确保无残留电压。
- 操作建议： 最好使用隔离变压器进行维修，确保次级对地为浮动电压，增加安全性，如果没有，务必保持单手操作，避免同时接触电路中的不同电位点。
第一步：外观检查与静态测量
- 目视检查：观察电源板有无明显烧焦、鼓包、裂痕的元件，特别是电容、MOS管、电阻。
- 测量保险丝：
- 保险丝熔断发黑：说明后级存在严重短路，重点检查PFC MOS管、LLC MOS管、整流桥、PFC控制器IC、LLC控制器IC是否击穿短路。
- 保险丝熔断但透明：可能是瞬间浪涌电流冲击，或存在轻微漏电。
- 保险丝完好：说明后级无明显短路，故障在启动或控制电路。
第二步：上电测试（假负载法）
- 为什么用假负载？ 断开电源板与主板的连接，可以排除主板故障对电源板的干扰，并安全地测量各路输出电压是否正常。
- 如何连接假负载？
- +5V待机电压：必须正常，测量+5V和GND之间，应为稳定的5V。
- +24V主电压：接一个40Ω/50W的大功率水泥电阻或汽车灯泡（如21W/12V灯泡，但效果不如电阻）作为假负载。
- +12V（如有）：接一个10Ω/20W的电阻。
- PS-ON控制：将电源板的PS-ON引脚（通常标记为
PS-ON或PWR-ON）用导线连接到+5V或+12V上（不同设计可能不同，但通常是高电平开机），模拟主板的开机信号。
第三步：分级排查
-
检查待机电压（+5V）：
- 5V电压为0或偏低,检查AC输入到变压器的初级线圈、副线圈整流滤波电路（如5V的肖特基二极管、滤波电容）。
- 5V电压过高（如超过6V），通常是稳压电路故障（如TL431或其基准电阻、光耦损坏）。
-
检查PFC电路：
- 测量PFC输出电压：正常应在380V-400V之间。
- 如果PFC电压为0或~300V：
- 检查PFC控制器IC（如NCP1399或SG6859等）的VCC供电脚是否有电压（通常由一个辅助绕组经整流滤波后提供）。
- 检查IC的启动电压（如VCC-START）脚电压是否达到启动阈值。
- 检查IC的使能脚（如EN）是否被拉低。
- 检查零电流检测（ZCD）信号电路是否正常。
- 检查PFC MOS管是否开路或驱动电阻是否损坏。
-
检查LLC谐振电路：
- 前提：PFC电压必须正常（~400V），并且PS-ON信号已给出。
- 测量LLC控制器IC（如L6599D或NCP1397等）的输出脚（HO/LO）：应有正常的PWM驱动波形（示波器测量），如果没有，检查IC的VCC、启动电压、保护信号等。
- 测量LLC MOS管：检查是否开路或击穿。
- 测量谐振电容和电感：用万用表电容档或LCR电桥测量，看容量/电感值是否严重偏离。
- 测量输出整流二极管：检查+24V整流二极管（通常是肖特基二极管）是否损坏。
关键元件与易损件清单
根据维修经验,以下元件是故障高发区，应优先检查：

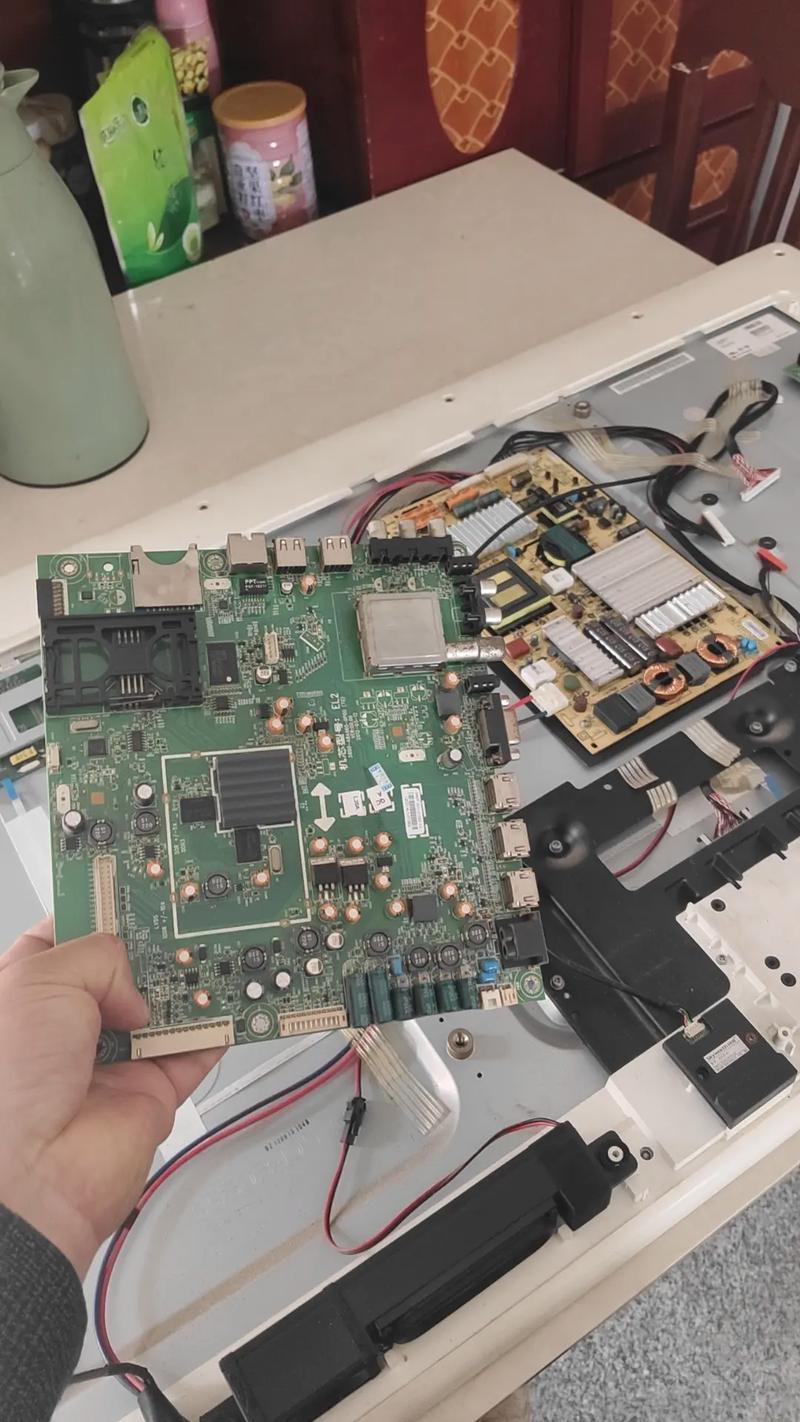

（图片来源网络，侵删）
- 保险丝F101：第一道防线，烧毁是严重短路的标志。
- PFC MOS管（如STP15N60M2）：工作在大电流高压下，容易因过流、过压击穿短路。
- LLC MOS管（通常是两个，型号相同）：与PFC MOS管类似，是易损件。
- PFC控制器IC（如NCP1399）：核心控制芯片，损坏会导致PFC不工作。
- LLC控制器IC（如L6599D）：核心控制芯片，损坏会导致LLC无输出。
- 大容量电解电容：
- PFC输出滤波电容（如400V/220μF）：长期工作在高压下，容易鼓包、失效，导致PFC电压不稳。
- +24V滤波电容：失效会导致+24V电压纹波过大，引起屏幕闪或图像异常。
- 光耦（如PC817）：用于反馈电压，是稳压环路的关键元件，损坏会导致输出电压异常。
- 稳压基准IC（如TL431）：与光耦配合，为反馈电路提供精确的基准电压。
- 整流桥：市电输入整流，可能因雷击或电压波动而损坏。
- 肖特基整流二极管：用于+24V、+12V等低压输出整流，过流或过压会损坏。
维修案例参考
案例1：完全无反应，保险丝熔断。
- 排查：拆下电源板，目视发现PFC MOS管（Q201）炸裂，测量其三个极间电阻，已短路。
- 处理：更换Q201，为防止再次炸管，检查其驱动电阻、栅极电阻是否烧焦，PFC控制器IC是否连带损坏，更换后，装上保险丝，上电测试，PFC电压正常，+24V电压正常，故障排除。
案例2：指示灯亮，按遥控器无反应，黑屏。
- 排查：断开电源板与主板连接，测量+5V待机电压正常，测量+24V电压为0，将PS-ON引脚接到+5V上，+24V电压仍然为0，测量PFC输出电压，只有300V左右，说明PFC未工作，测量PFC控制器IC（U201）的VCC脚，电压为0，顺藤摸瓜，发现为IC供电的辅助电源整流二极管（D205）开路。
- 处理：更换D205（肖特基二极管），上电测试，PFC电压升至400V，+24V电压正常，连接主板后，电视正常开机。
案例3：屏幕亮一下就黑，然后指示灯也灭了。
- 排查：此现象多为过压保护，断开负载，接上假电阻，上电测量+24V电压，发现开机瞬间电压飙升至30V以上，然后电源保护关机，说明稳压环路失效，测量光耦和TL431，发现TL431的参考端电压异常，导致其始终导通，光耦误导通，使控制器IC误以为电压过低而拼命提升占空比，导致输出电压过高。
- 处理：更换TL431和光耦，重新上电测试，+24V电压稳定在24V，故障排除。
维修创维58E6000电源板,核心思路是“先断后测，先易后难，先电源后负载”，掌握PFC和LLC两大核心电路的工作原理，熟悉关键测试点（电压、波形），并备好常见的易损件，大部分故障都能迎刃而解，如果对电路不熟悉，或者没有示波器等工具，建议寻求专业维修人员的帮助，以免造成更大的损失。
