第一步：安全准备与初步检查（非常重要！）

安全第一：CRT电视内部存在高压，即使断电后，显像管阳极上仍会储存大量电荷，有致命危险！维修前务必拔掉电源插头，并在高压嘴处对地放电（使用带绝缘柄的螺丝刀，一端接地，另一端接触高压帽的金属部分或显像管石墨层附近）。
观察现象：是“全屏暗”，还是“图像暗但能看到模糊的影子”？如果是后者，说明行扫描和高压基本正常，问题出在视放末级或显像管本身，如果是全屏一片漆黑，连“回扫线”都没有，那问题可能出在电源、行扫描或亮度控制电路。
询问用户：了解故障发生的过程，是突然黑屏还是逐渐变暗？是否伴有其他异常声响或气味？

第二步：电源电路检查

电源电路为整机提供能量，如果其输出电压异常，会导致各种故障,包括图像暗。

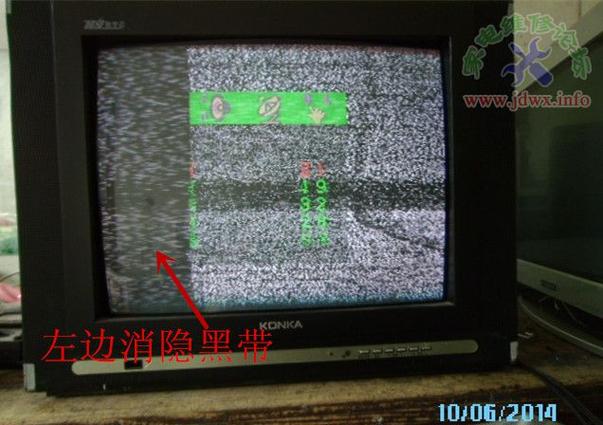

（图片来源网络，侵删）

测量主电压：
- 康佳T21S-A267通常使用+130V左右的主电压为行输出供电。
- 找到电源板，测量主滤波电容（通常是400V/100μF左右的电解电容）正极对地的电压,应在300V左右。
- 测量主电源输出（+B电压）是否为正常的+130V（具体电压请参考图纸，可能有±10%的浮动）。
- 130V电压偏低，则问题在电源电路本身，常见原因：
  - 电源启动电阻阻值变大。
  - 稳压控制电路（如光电耦合器PC817、误差放大器TL431等）损坏。
  - 电源开关管性能不良或软击穿。
  - 负载过重（但此时通常伴有“吱吱”叫声，需结合判断）。
- 130V电压正常，则说明电源基本正常,可以进入下一步检查。

第三步：行扫描与高压电路检查

行扫描电路负责产生行偏转电流和显像管所需的高压、加速极电压、聚焦电压,这些电压异常是导致图像暗的常见原因。

测量行输出管集电极电压：
- 行输出管集电极应有接近+130V的电压（略低，因为有行逆程脉冲）。
- 如果此处电压为0V或很低，说明行输出级没有工作，检查行推动级、行振荡/小信号处理芯片（如LA76810等）的供电、行振荡信号是否正常。
测量加速极（G2）电压：
- 这是排查“图像暗”故障的关键点。
- 找到显像管管座，通常能看到一个或两个电位器，上面标有“SCREEN”（或“G2”、“SCREEN”、“FOCUS”），其中标有“SCREEN”的就是加速极电压调节电位器。
- 正常工作时，加速极电压在300V-500V之间（具体值参考图纸）,调节它可以控制屏幕的亮度。
- 维修操作：开机（注意安全！），用绝缘良好的螺丝刀缓慢顺时针调节“SCREEN”电位器。
  - 如果屏幕亮度有明显变化，甚至能出现正常图像：这说明故障出在亮度控制电路，重点检查亮度信号通道和自动亮度限制（ABL）电路。
  - 如果无论怎么调节，屏幕亮度都无任何变化，依然很暗：这说明问题可能不在加速极电压本身，而是更高一级的电路故障,需要继续检查。
测量灯丝电压：
- 用万用表交流档测量显像管管座上两个小脚的电压，正常应为6.3V AC。
- 如果灯丝不亮或电压异常，会导致阴极不能发射电子，图像极暗或无光,检查行输出变压器上的灯丝绕组及其限流电阻。
测量聚焦电压：
聚焦电压异常会导致图像模糊，但通常不会导致全屏“暗”，如果图像模糊且暗,可以检查一下。

第四步：亮度信号与视放末级电路检查

这部分电路负责处理视频信号，并控制三个阴极的电压,从而控制屏幕亮度和色彩。

测量显像管三个阴极电压：
- 这是判断视放末级工作状态的核心。
- 正常工作时，三个阴极（RK, GK, BK）的电压在120V-150V左右（具体值因管子和电路而异）。
- 如果三个阴极电压都异常偏高（例如超过180V）：这会导致电子束被截止，屏幕很暗，常见原因：
  - 亮度控制电路故障：亮度信号（Y）无法到达视放矩阵，导致视放管基极电压过高，集电极（阴极）电压随之升高，检查亮度信号通路、ABL电路、小信号处理芯片的亮度控制引脚。
  - 视放末级供电故障：为视放管集电极供电的电压（180V左右）丢失或过低,导致视放管截止。
  - 视放管本身损坏或性能不良。
  - 显像管老化：阴极发射电子能力下降，需要更高的阴极电压才能截止，表现为图像暗、对比度差，可以通过给阴极加热（用万用表笔快速触碰阴极和地）来判断，如果瞬间变亮,则可能是管子老化。
检查ABL（自动亮度限制）电路：
- ABL电路的作用是防止屏幕过亮导致阳极电流过大而损坏元件。
- 当ABL电路误动作时，会强行拉高阴极电压,使屏幕变暗。
- 检查ABL电路中的取样电阻（通常在行输出变压器附近，阻值较大，如100KΩ/2W）、ABL二极管等是否损坏或性能不良。
检查小信号处理芯片：
- 康佳T21S-A267通常使用LA76810或类似的超级芯片，它内部集成了中频、解码、亮度/色度处理和行场小信号处理。
- 检查芯片的供电（VCC，通常为+5V或+8V）、复位、总线电压（SDA, SCL）是否正常。
- 如果总线电压异常（如被拉低到0V或接近VCC），很可能是存储器（24CXX系列）或芯片本身损坏，会导致各种奇怪故障,包括图像暗。
- 检查芯片的亮度控制引脚（如LA76810的BLK脚）电压是否随亮度调节而变化。

第五步：显像管本身

如果以上电路都检查过，基本正常,那就要考虑显像管本身的问题了。

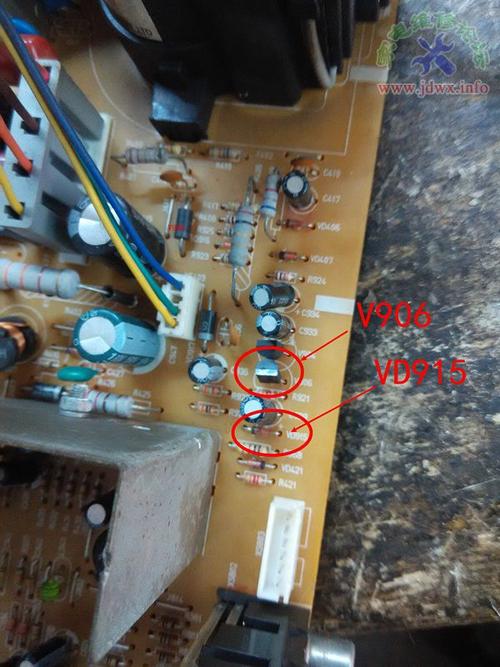

（图片来源网络，侵删）

显像管老化：
- 现象：开机后需要很长时间才能亮起来，亮度开到最大也不够亮,关机后屏幕瞬间能看到一个亮点慢慢熄灭。
- 判断：将亮度、对比度开到最大，用万用表笔（电阻档）瞬间触碰显像管的栅极（G1，通常在管座最中间）和阴极，如果触碰瞬间屏幕亮度有跳跃式变化，说明阴极还有发射能力，但已老化，可以尝试“激活”处理：给灯丝电压提高到6.9V AC左右，通电数小时,有时能有一定改善。
- 解决：老化严重只能更换显像管，对于老电视来说,经济性不高。
显像管漏气或碰极：
- 漏气：管颈内部可以看到一丝白烟或“打火”的辉光，颈部会发黑,直接换管。
- 碰极：通常是栅极（G1）与阴极（K）之间漏电或短路，这会导致阴极电压被拉低，图像亮度失控且伴有回扫线，可以小心地用电击法或酒精清洗法尝试修复,成功率不高。

康佳T21S-A267“图暗”故障排查流程图

graph TD
    A[图像暗故障] --> B{安全断电，准备工具};
    B --> C[测量电源+B(+130V)电压];
    C --> D{电压正常?};
    D -- 否 --> E[检修电源电路<br>(启动电阻, 稳压管, 光耦, 开关管)];
    D -- 是 --> F[测量加速极(G2)电压并调节SCREEN电位器];
    F --> G{调节后亮度有变化?};
    G -- 是 --> H[检修亮度控制电路<br>(ABL, 亮度信号通路, LA76810亮度脚)];
    G -- 否 --> I[测量显像管阴极电压];
    I --> J{阴极电压异常偏高?};
    J -- 是 --> K[检查视放供电(+180V),<br>ABL电路, 视放管, 显像管老化];
    J -- 否 --> L[检查行输出管是否工作,<br>灯丝电压是否正常];
    L --> M{灯丝亮?};
    M -- 否 --> N[检查行输出变压器灯丝绕组];
    M -- 是 --> O[检查小信号处理芯片(LA76810)<br>供电、总线、复位];
    O --> P[必要时更换显像管];

维修建议

图纸是关键：维修这种老型号电视，一份清晰的电路原理图和点位图至关重要，如果没有图纸，可以在网上搜索“康佳T21S-A267图纸”或“LA76810原理图”。
先软后硬：优先检查可调电位器（如SCREEN、行幅、场幅）是否接触不良或被调乱。
替换法：对于可疑的小信号处理芯片、存储器、光电耦合器等，如果手头有同型号的备件，替换法是最快、最有效的判断方法。
耐心细致：CRT电视电路复杂，故障点千奇百怪，保持耐心，一步步排除,总能找到问题所在。

希望这份详细的维修指南能帮助你成功排除故障！
