故障现象分析
我们要明确“无高压”可能意味着几种情况：
（图片来源网络，侵删）
- 完全无高压：行扫描电路没有工作，或者工作频率/幅度严重异常，导致高压包无法产生高压。
- 保护性关断：行扫描电路或高压电路检测到异常（如过压、过流、X射线保护等），自动停止了工作，以保护显像管和其他元件。
- 高压包本身损坏：这是最常见的故障点之一，高压包内部短路或开路，无法产生高压。
核心工作原理简述
要维修,必须先懂原理，CRT电视开机后，大致流程如下：
- 电源部分：市电整流滤波后，产生一个约+300V的直流电压，供给主电源开关管。
- 开关电源：主电源开关管工作，产生+135V（或+B电压，此电压会因机型和屏幕尺寸略有不同，是关键测试点）和其他低压（如+12V, +5V），供给主板和信号处理部分。
- 行扫描小信号处理：主板送来的视频信号和行同步信号进入LA7846N 或类似功能的集成块（在TLM-26V86K中，通常是 G1 chassis 机芯，核心IC是 CXD2025Q 或后续型号），它会产生行激励信号。
- 行激励和行输出：行激励信号放大后，去驱动行输出管，行输出管工作在高速开关状态，它将从电源取来的+B电压（+135V）进行“升压”和“变换”。
- 产生高压：行输出变压器（俗称高压包）在行输出管的驱动下，次级线圈产生极高的阳极高压（约25kV-30kV）、聚焦电压、加速极电压以及各种中压（如+200V, +180V等）。
- 显像管发光：高压加到显像管的阳极上，电子枪发射的电子束在高压电场下高速轰击屏幕内壁的荧光粉，从而发光。
“无高压”的故障点，主要集中在行扫描电路和高压电路。
故障排查步骤（由简到繁）
在动手之前,请务必注意安全！CRT电视内部有高压，即使断电后，高压包上的电容也会存有大量电荷，容易触电，维修时务必使用高压放电棒对相关部件进行放电，并保持单手操作。
第一步：初步观察与听声判断
-
听声音：
（图片来源网络，侵删）- 正常开机声：继电器“咔哒”一声（电源接通），然后听到行输出变压器轻微的“丝丝”高压静电声（靠近屏幕侧面能听到）。
- 故障现象：只听到继电器“咔哒”一声，但之后没有“丝丝”声，或者听到继电器“嗒、嗒、嗒”的反复吸合声（这通常是电源或负载保护）。
- 你的情况：确认开机后只有继电器的一次吸合声，没有高压静电声，这是典型无高压的表现。
-
看指示灯：如果指示灯能正常亮起，说明低压电源（+5V等）基本正常，如果指示灯不亮或闪烁，问题可能出在更前级的电源部分。
第二步：测量关键电压（核心步骤）
这是判断故障范围最直接的方法,你需要一个万用表。
- 测量+B电压（+135V）：
- 位置：通常在电源板输出端，或者行输出电路的供电输入端，是一个很大的滤波电容（通常是100μF/160V左右）的两端。
- 测量：
- 开机瞬间，+B电压正常（约135V）且稳定：说明主开关电源工作正常，故障点大概率在行扫描电路之后，即行激励、行输出、高压包或保护电路。
- 开机瞬间，+B电压有（比如升到100V），然后迅速降为0V：说明负载（行扫描电路）存在严重短路或保护电路动作，此时应立即关机。
- +B电压始终为0V或很低：说明问题在主开关电源本身，或者其负载保护电路，此时应断开行输出电路的+B供电插头，单独测量电源板输出，B恢复正常，则是行输出电路短路；B仍然为0V，则故障在电源板。
第三步：根据+B电压结果，缩小故障范围
情况A：+B电压正常（约135V）
这是最常见的情况,既然+B电压正常，说明电源没问题，问题出在行扫描系统，按以下顺序排查：
（图片来源网络，侵删）
-
检查行输出管：
- 外观：观察行输出管（通常是一个中功率三极管，型号可能是 2SC5144 或 2SC5422 等，上面会带一个散热片）是否炸裂、鼓包、焦黑。
- 测量：将万用表打到二极管档，测量行输出管三个极之间的电阻：
- c极（集电极）- e极（发射极）：正向应有0.5V左右的压降，反向应无穷大，如果正反向都导通或短路，说明行管已击穿。
- b极（基极）- e极：正向应有0.7V左右的压降。
- 行管击穿的原因：通常是高压包短路、逆程电容失效、阻尼二极管损坏等导致电流过大烧毁。更换行管前，一定要找到并更换损坏的根源，否则新行管会再次烧毁！
-
检查行推动电路：
- 位置：在行输出管附近，通常有一个小的推动变压器（行推动变压器）和几个电阻。
- 测量：
- 测量行推动变压器初级线圈是否开路。
- 测量行推动管（如果有）是否正常。
- 测量行推动供电电阻是否变值或开路。
- 现象：行推动电路不工作，会导致行输出管基极没有激励信号，行管不工作，自然无高压。
-
检查高压包（行输出变压器）：
- 这是最常见的故障点，高压包内部绕组短路，会导致行电流剧增，负载加重，虽然+B电压尚可，但无法产生高压。
- 检测方法：
- 测电阻：测量高压包初级线圈（与行输出管c极连接）的直流电阻，通常很小，零点几欧姆，如果阻值很大或无穷大，说明开路，如果阻值异常小，说明内部严重短路。
- 测对地电阻：测量高压包各引脚对地电阻，特别是初级绕组，如果阻值很小，说明对地短路。
- 代换法：如果怀疑是高压包问题，且其他元件都检查过没问题，最直接的方法就是更换一个好的高压包，这是CRT维修中成功率最高的操作之一。
-
检查保护电路：
- X射线保护：当高压过高时，会触发保护，检查行输出变压器上的X射线保护引脚（通常是一个小电压）是否异常。
- 过流保护：行电流过大也会触发保护，检查行电流检测电阻（通常是一个很小的、几欧姆的电阻，在+B供电回路中）是否变值。
- ABL（自动亮度限制）电路：ABL电路故障有时也会导致保护，检查ABL相关的电阻和二极管。
情况B：+B电压为0V或异常
- 断开行输出电路：拔掉连接到行输出电路的+B电源插头。
- 单独测量电源板：
- 如果此时+B电压恢复正常（比如135V），说明行输出电路存在短路，重点检查行输出管是否击穿，以及逆程电容、阻尼二极管是否短路。

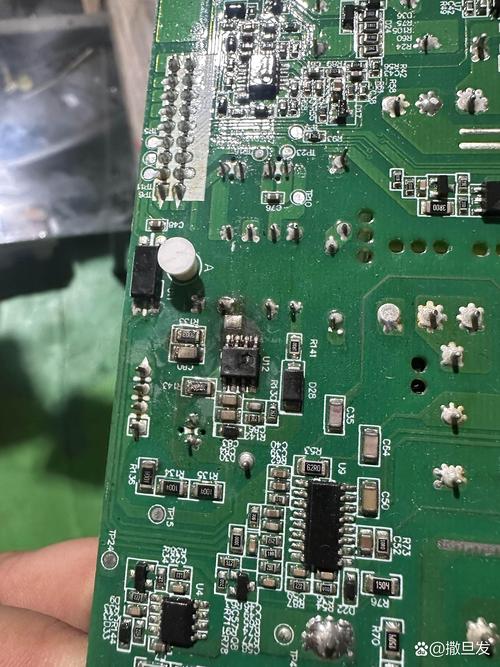

- 如果断开后+B电压仍然为0V，说明故障在电源板本身，需要维修电源板，常见故障有：电源开关管击穿、启动电阻开路、稳压控制电路（如光电耦合器、误差放大器IC）损坏等。
TLM-26V86K（G1机芯）的常见故障点总结
根据维修经验和该机芯的设计,以下是此型号电视无高压的高发区域：
- 高压包老化或损坏：第一名嫌疑犯，由于工作时间长，高压包内部绝缘材料老化、线圈短路是通病。
- 行输出管击穿：紧随高压包之后的常见故障，更换时务必检查周边元件。
- 行推动变压器损坏：G1机芯的行推动变压器是故障高发点，容易开路。
- 电源板故障：虽然不如行电路常见，但电源板的开关管、启动电阻、稳压IC（如 SE140）损坏也会导致+B电压异常。
- 显像管本身故障：虽然罕见，但显像管内部打火或极间短路也会导致行电流过大，触发保护，使无高压，这种情况通常能闻到臭氧味或看到打火痕迹。
维修建议
- 对于普通用户：由于CRT电视电路复杂，且存在高压风险，强烈建议不要自行拆机维修，可以寻找有经验的 CRT 维修师傅进行检修，更换高压包和行输出管是常规操作，成本相对较低。
- 对于有一定经验的维修者：
- 从测量+B电压开始，这是你排查的“分水岭”。
- B正常,优先考虑高压包和行推动变压器的代换。
- 如果行管损坏,一定要找到并排除导致行管损坏的“病因”，否则换新管也没用。
- 务必做好安全防护,先放电，再操作。
希望这份详细的指南能帮助你定位问题所在！
