42PFL3800T3电源板故障怎么修？

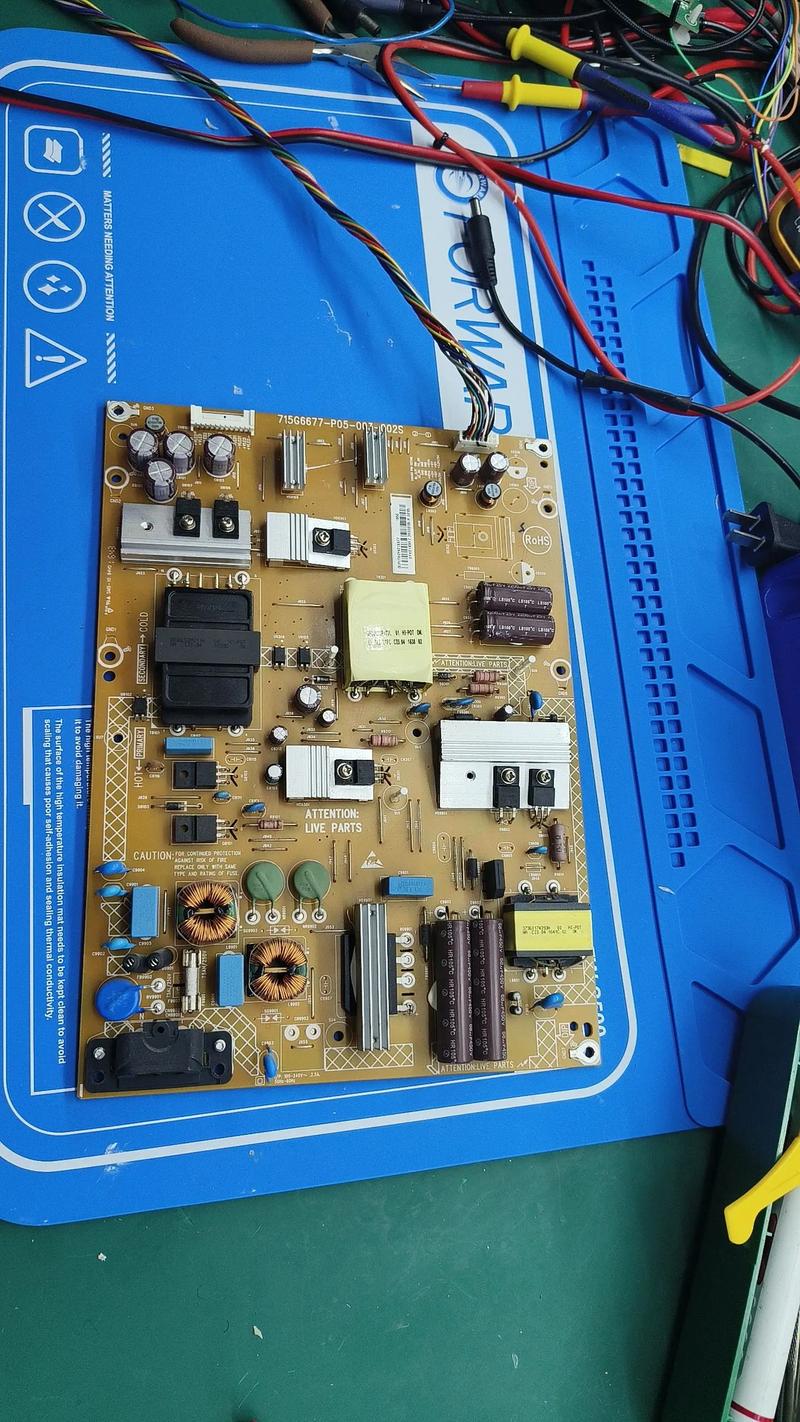

这款电视采用的是非常经典的 LIPS 电源板（Lighting Power Supply），在飞利浦、冠捷等品牌的电视中广泛使用，了解其工作原理和常见故障点,对于维修至关重要。

电源板概述与工作原理

LIPS 电源板通常由两个主要部分组成：

1. PFC (Power Factor Correction) 电路：负责将市电整流后的不稳定直流电，转换成约 +380V 的稳定高压直流电，这部分不仅能提高电源效率,还能减少对电网的干扰。
2. PSU (Power Supply Unit) 电路：也叫 DC-DC 电路，负责将 PFC 电路输出的 +380V 高压，通过开关变压器和稳压电路，转换成电视主板、背光板、逻辑板等各个部件所需的各种低压直流电，如 +12V, +5V, +3.3V, +24V (或 +18V) 等。

简单流程： 市电 AC220V → PFC电路 → +380V DC → PSU DC-DC电路 → +12V, +5V, +24V 等低压 → 供电视各模块工作。

42PFL3800T3 电源板常见故障现象

当电源板出现故障时,电视通常会表现出以下几种典型症状：

1. 完全不通电（最常见）

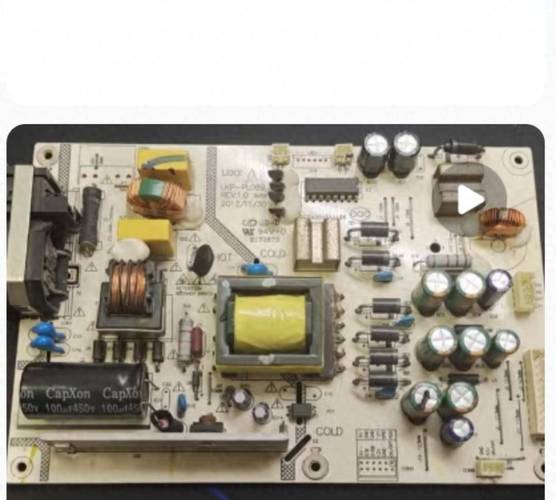

   （图片来源网络，侵删）
   • 现象：电视插上电源后，按遥控器或机身电源键，指示灯不亮，屏幕全黑,没有任何反应。
   • 原因：通常是电源板自身初级电路（PFC或PSU的启动电路）完全停止工作,无法产生任何电压。

2. 指示灯亮，但无法开机

   • 现象：电视插上电源后，电源指示灯（通常是红色或橙色）亮起，但按遥控器或电源键后，指示灯不变色（如变为绿色），屏幕不亮,也无法开机。
   • 原因：这通常是电源板能提供待机电压（如+5V STB），但无法产生开机所需的全部工作电压（如+12V, +24V）,故障点可能在PSU的次级稳压电路或保护电路。

3. 屡烧保险管

   • 现象：更换新的保险管后,一通电保险管立刻熔断。
   • 原因：说明电源板存在严重的短路故障，通常是 PFC电路的开关管（如ICE2HS01G）被击穿，或者 桥式整流堆 短路，这是最危险的故障,盲目通电会扩大损坏范围。

4. 电源“吱吱”响，但无法开机

   • 现象：通电后能听到电源板或变压器发出轻微的“吱吱”声,但指示灯不亮或无法开机。
   • 原因：这通常是电源板的保护电路被触发，可能是因为输出电压过高、过低，或者负载（如主板、背光板）存在短路，导致电源进入保护状态,间歇性尝试启动。

主要故障部件分析及维修思路

根据维修经验，42PFL3800T3 的 LIPS 电源板有几个“通病”和常见故障点。

PFC电路（故障高发区）

• 核心部件：PFC控制器芯片 ICE2HS01G、PFC开关管（通常是 STP8N60 或型号类似的MOSFET）、PFC电感、PFC整流二极管（如 MUR460）。
• 常见故障：
  • PFC开关管击穿短路：这是导致屡烧保险管的头号元凶，开关管击穿后,会直接导致PFC电路对地短路。
  • PFC控制器芯片 ICE2HS01G 损坏：芯片损坏会导致PFC电路不工作，无法产生+380V电压。
• 维修思路：
  1. 安全第一：断开电源，对电源板上的大电容（尤其是+380V滤波电容）进行放电操作,防止触电。
  2. 静态测量：使用万用表的二极管档或电阻档，在路测量PFC开关管的三个极（D极、S极、G极）之间是否短路，如果D极和S极之间短路或阻值极小,基本可以确定开关管已击穿。
  3. 检查连带元件：更换开关管前，一定要检查驱动电阻、限流电阻以及PFC控制器芯片ICE2HS01G是否也已损坏，否则，新换的管子会再次被击穿,通常需要将ICE2HS01G一同更换。
  4. 动态测试：更换损坏元件后，通电测试，用万用表DC档测量PFC输出端（通常是大电感后面的滤波电容正极）是否有+380V左右的稳定电压，如果没有,说明PFC电路仍未工作。

PSU DC-DC电路（次级稳压电路）

• 核心部件：主电源控制器芯片（如 NCP1399 或 NCP1377）、主开关变压器、次级整流二极管（如 MUR1620PT）、低压滤波电容、稳压取样电阻 和 光耦（如 PC817）。
• 常见故障：
  • 次级整流二极管损坏：导致对应电压（如+12V或+24V）丢失。
  • 低压滤波电容鼓包或失效：这是电源板的“通病”，电容失效会导致电压不稳、纹波过大，引发保护或工作异常,外观上能看到顶部鼓起或漏液。
  • 稳压电路故障：由取样电阻变值或光耦PC817损坏引起，导致输出电压失控,可能触发过压或欠压保护。
  • 主控制器芯片损坏：相对少见，但一旦损坏,整个PSU电路将停止工作。
• 维修思路：
  1. 测量输出电压：通电后（或假负载法下），测量电源板各低压输出端子的电压，如+12V, +5V, +24V等。
  2. 检查电容：仔细观察所有低压滤波电容，看是否有鼓包、漏液现象，这是最直观的检查方法,发现问题直接更换。
  3. 检查二极管：用二极管档测量次级整流二极管是否正常。
  4. 检查稳压回路：如果输出电压严重偏离正常值（如+12V变成15V或5V），重点检查稳压回路的取样电阻（通常是小阻值的精密电阻，如几K欧姆）和光耦PC817。

待机电路

• 功能：在电视关机状态下，提供一个+5V的待机电压,用于遥控接收和CPU待机。
• 常见故障：这部分电路相对独立，故障较少，如果待机电压+5V丢失，会导致电视完全不通电（指示灯不亮）。
• 维修思路：检查待机变压器、相关的小型稳压芯片（如KA431）和光耦。

维修注意事项与建议

1. 安全第一：电源板内部存在高压，即使断电后，大电容中仍储存有大量电荷，维修前务必彻底放电,防止触电。
2. 切勿盲目通电：在未找到确切故障点前，不要直接给电源板通电，尤其是屡烧保险管的情况，应先进行静态电阻测量,排除短路故障。
3. 假负载法：对于“屡烧保险”但短路点已排除的电源板，可以使用“假负载法”进行测试，断开PFC输出端与主电源的连接，在+380V端接一个大功率水泥电阻（如510Ω/50W）作为假负载，然后通电测试PFC电路是否正常，对于PSU电路，可以在+12V输出端接一个汽车灯泡（如12V/21W）作为假负载。
4. 元件代换：
   • 电解电容：一定要选用耐温105℃、低内阻的同规格或更高规格产品更换,这是保证电源板长期稳定工作的关键。
   • 开关管/二极管：尽量使用原型号或参数完全兼容的型号代换。
5. 寻求专业帮助：如果自己没有电子维修基础和工具，或者维修后问题依旧，强烈建议将电源板拆下，找专业的电视维修店或电源板维修点进行维修，他们有经验、有工具，能更快地定位问题,避免造成二次损坏。

对于飞利浦 42PFL3800T3 的电源板故障，PFC开关管和ICE2HS01G芯片的击穿是导致完全不通电和烧保险的最主要原因，而次级滤波电容的鼓包失效和稳光耦电路的故障则是导致指示灯亮但无法开机的常见元凶。

遵循“先静态后动态，先输入后输出，先电源后负载”的原则，结合上述分析，大部分电源板故障都可以得到有效解决,祝您维修顺利！
