电源板常见故障点分析

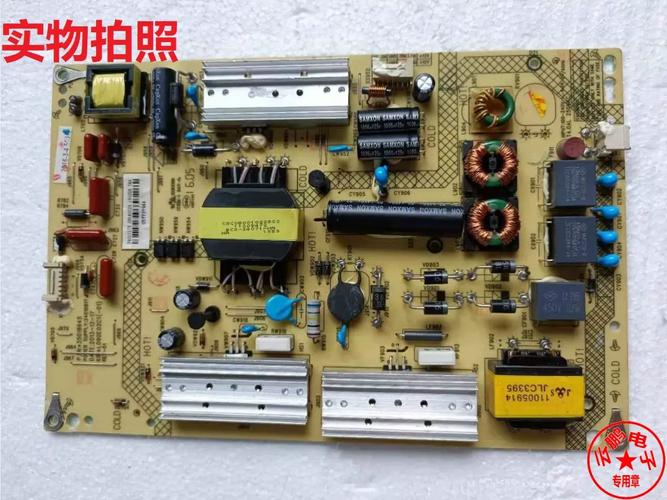

这款电源板采用的是“反激式开关电源”+“DC-DC升压（PFC）”的经典结构,主要故障点集中在以下几个部分：

（图片来源网络，侵删）

这是最容易出问题的部分,负责在待机时为CPU和遥控接收电路供电。

常见故障元件：
- 电源管理芯片（IC1）： 通常是VIPer12A/22A系列，这是核心，如果它损坏,整个副电源不工作。
- 启动电阻（R1/R2）： 常见的为1MΩ/2W的大功率电阻，阻值变大或开路,会导致芯片无法启动。
- 尖峰吸收电路（D1, R3, C2）： 保护VIPer芯片不被反峰电压击穿。
- 开关管（Q1）： 副电源的MOSFET，如果击穿,通常会导致保险丝熔断。
- 光耦（IC2，如PC817）： 用于主副电源之间的同步和稳压控制。

这部分负责将市电整流后的不稳定直流电（约300V）提升到约380V的稳定高压,为主电源供电。

常见故障元件：
- PFC控制芯片（IC3，如NCP1395）： PFC电路的大脑。
- PFC开关管（Q2，如K2645或8N60等MOSFET）： 工作在高电压、大电流下，是易损件之一,击穿会导致保险丝熔断。
- PFC电感（L1）： 如果匝间短路,会导致PFC电路工作异常。
- PFC整流二极管（D5，如MUR460）： 高压快恢复二极管,容易击穿。
- PFC输出滤波电容（C10/C11，通常是100V/470μF左右）： 容易鼓包、失效。

PFC电路输出约380V电压后，主电源将其转换为电视主板所需的主要电压，通常是+24V（给背光板供电）和+12V（给主板或音频板供电）。

常见故障元件：
- 主电源控制芯片（IC4，如NCP1395A或类似型号）： 与PFC芯片可能相同或为同一芯片的不同功能引脚。
- 主电源开关管（Q3，如K2645或8N60等MOSFET）： 和PFC开关管一样，是高损耗元件,容易击穿。
- 主电源变压器（T2）： 如果初级或次级线圈短路,会导致无输出或保护。
- 次级整流二极管（D8/D9，如MUR1620等肖特基二极管）： 工作在低电压、大电流下,容易因过流或过热而失效。
- 次级滤波电容（C16/C17，通常是25V/1000μF+16V/470μF）： 容易鼓包、失效,导致电压不稳或纹波过大。
- 稳压控制电路： 包括光耦（IC5，如PC817）和误差取样电阻（如R28/R29）。

原因分析：
1. 市电输入问题： 电源线、插座、家里的空气开关。
2. 保险丝熔断： 这是最常见的原因,保险丝熔断说明电源板存在严重短路。
排查步骤：
1. 断开电源,将电源板从电视上拆下。
2. 观察保险丝（F1）：
  - 如果保险丝发黑或熔断： 切勿直接更换保险丝通电！ 必须先排查短路点。
  - 重点检查： 副电源开关管、PFC开关管、主电源开关管是否击穿（用万用表二极管档测量D-S极，阻值应为无穷大，否则已击穿），同时检查PFC整流二极管、主电源次级整流二极管是否击穿。
  - 如果以上元件击穿： 更换损坏的元件后，再检查驱动IC（VIPer12A, NCP1395等）是否连带损坏,然后才能通电测试。
  - 如果保险丝完好： 问题出在副电源的启动电路上，重点检查启动电阻、VIPer12A芯片本身是否损坏。

原因分析：
1. PFC电路不工作： 导致主电源输入电压过低（约300V）,无法正常启动。
2. 主电源不工作： 导致+24V和+12V无输出。
3. 主板或背光板问题： 电源板输出正常，但主板未发出开机指令,或背光板本身损坏。
排查步骤：
1. 测量输出电压：
  - 找到电源板上连接主板的排线插座，通常标记为 +24V, +12V, GND。
  - 开机状态下,用万用表测量这些电压。
  - 24V和+12V电压正常（24V在23-25V之间）： 说明电源板工作正常，问题在主板或背光板，需要检查主板是否发出了开机信号（PWR-ON脚是否有高/低电平变化）,以及背光板是否损坏。
  - 24V和+12V电压为0V或远低于正常值： 说明电源板故障。
2. 测量PFC输出电压：
  - 在电源板上找到PFC输出端（通常是连接大电容C10/C11的正极）。
  - 正常工作时，此电压应为380V左右。
  - 如果只有300V左右： 说明PFC电路未工作，重点检查PFC控制芯片、PFC开关管、PFC驱动电路等。
  - 如果为0V： 检查PFC电路的供电、启动电阻和相关IC。

原因分析： 这是过流或过压保护的典型现象，电源板检测到输出电流过大或电压异常,启动保护电路。
排查步骤：
1. 断开负载： 将电源板的所有输出线（特别是+24V到背光板的线）全部拔掉,只保留市电输入和主电压输出排线。
2. 假负载测试：
  - 在+24V输出端和GND之间，并联一个汽车灯泡（如21W/12V，或用大功率水泥电阻，如10Ω/30W）作为假负载。
  - 通电测试，吱吱”声消失，+24V电压恢复正常（约24V），说明是背光板短路导致电源板保护。
  - 如果接上假负载后仍有“吱吱”声，说明电源板本身存在短路，通常是主电源的次级整流二极管、滤波电容或变压器本身有问题。

安全第一： 开关电源内部存在高压，即使断电后，PFC滤波电容（C10/C11）中仍储存着约380V的高压，必须先对电容进行放电（用大功率电阻短接电容两端）,否则有触电危险！
备件准备： 常见的易损件可以提前备好，如：保险丝、VIPer12A芯片、PFC/主电源开关管（K2645/8N60）、整流二极管、滤波电容等。
焊接技巧： 拆装贴片元件（如VIPer12A）需要使用热风枪，焊接时注意温度和时间,避免烫坏PCB板或损坏元件。
维修建议：
- 如果您没有电子维修基础，强烈建议不要自行维修，高压非常危险,且需要专业的工具和知识。
- 可以将整个电源板拆下，寻找电视维修店或电源板专业维修点进行维修，通常维修费用在50-150元之间，比更换原装电源板（约200-300元）要划算。
- 如果自己动手能力强，可以从网上购买同型号的电源板进行代换，这是最简单、最安全的方法。

希望这份详细的指南能帮助您判断和解决康佳LED32HS05的电源板故障！
