重要提示:安全第一!
在开始任何维修操作之前,请务必注意:

(图片来源网络,侵删)
- 断电操作:务必拔下电视电源线,并等待几分钟,让主板上的大电容充分放电,以防触电。
- 防静电:人体静电可能损坏主板上的精密芯片,请佩戴防静电手环,或在触摸主板前先触摸一下金属机箱,释放静电。
- 拍照记录:在拆卸任何排线、螺丝或元件前,先用手机拍照记录其原始位置和方向,以便后续安装。
- 谨慎操作:主板上的元件非常密集,拆卸和焊接时请格外小心,避免损坏周围元件或导致焊盘脱落。
第一步:故障现象分析与初步判断
主板故障的表现多种多样,但通常可以归为以下几类,根据故障现象,我们可以初步判断问题出在主板上的哪个区域。
| 故障现象 | 可能涉及的电路模块 | 初步判断方向 |
|---|---|---|
| 完全无反应,指示灯不亮 | 电源输入电路、主电源芯片(如VIPer12A/22A)、CPU供电、5V待机电路 | 这是最常见的主板故障,重点检查电源部分。 |
| 指示灯亮,但不开机,屏幕黑屏 | CPU工作条件(供电、复位、时钟)、屏供电、背光驱动电路 | CPU未工作或屏驱动部分有问题。 |
| 指示灯亮,屏幕有微弱亮光或“白屏” | 背光驱动电路(背光供电、背光控制信号、灯条) | 背光电路故障,导致屏幕点亮但无图像。 |
| 有图像,但图像异常 | 图像处理电路(主芯片、DDR内存、Flash存储)、LVDS屏线接口 | 信号传输或处理出现问题。 |
| 遥控/按键失灵 | 红外接收头或按键电路、CPU相关引脚 | 信号接收或CPU未识别指令。 |
第二步:准备工作与工具
- 必备工具:
- 万用表(数字表,带二极管档和电容档)
- 示波器(强烈推荐,用于检测信号波形)
- 电烙铁(建议使用恒温烙铁,功率30-50W)
- 吸锡器或吸锡线
- 松香、焊锡丝
- 放大镜或显微镜
- 螺丝刀套装
- 备件:
- 根据经验,海信LED37K01主板的高故障率元件包括:
- 主电源芯片:通常是VIPer12A或VIPer22A,这是最易损的元件之一。
- 电源管理IC:为CPU和其他电路供电的芯片,如AP8053、AP6230等。
- 晶振:CPU晶振(通常是24MHz或25MHz)和音频晶振。
- 电解电容:电源和滤波电路中的电解电容,特别是鼓包、漏液的电容。
- 排线:连接主板和屏驱动板的LVDS排线,容易接触不良或损坏。
- 根据经验,海信LED37K01主板的高故障率元件包括:
第三步:主板维修详细步骤

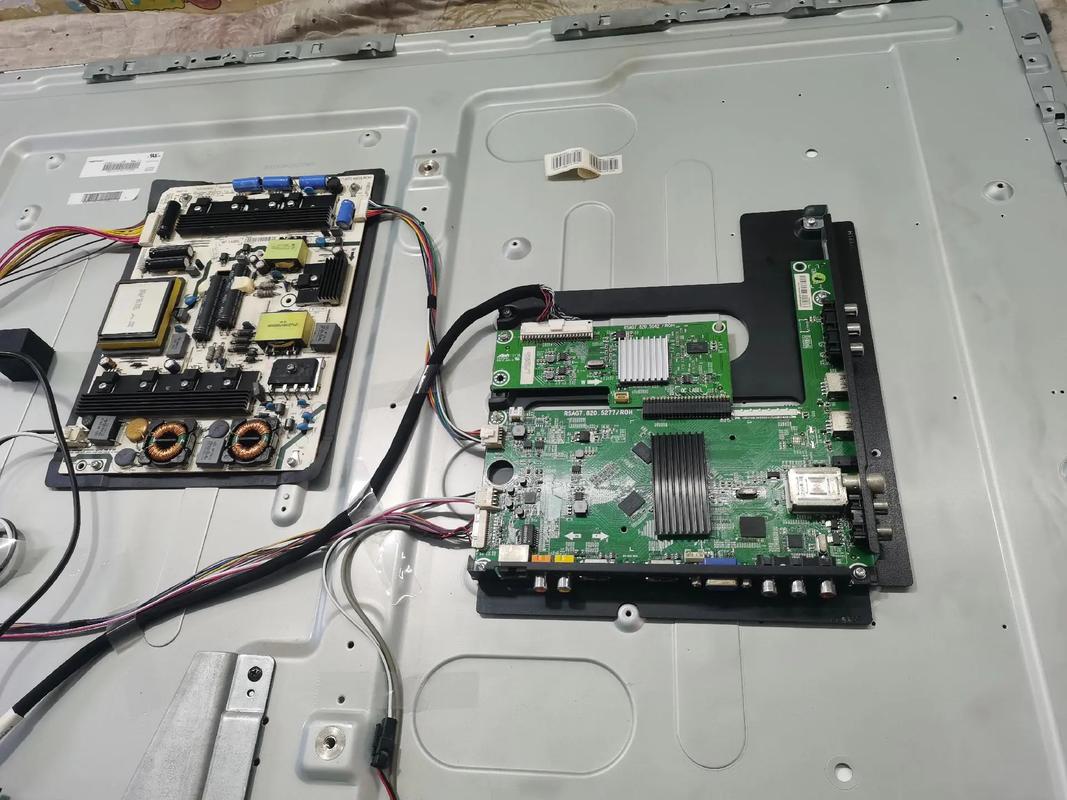

完全无反应,指示灯不亮
这种情况几乎可以肯定是电源输入电路或主电源电路出了问题。
-
目视检查:
- 检查电源板(如果电源是外置的适配器)是否正常。
- 查看主板上的保险丝(通常为F1,绿色或方形),如果保险丝熔断,说明后面电路存在严重短路。
- 仔细观察主板上是否有明显烧黑的元件、鼓包或漏液的电容。
-
电阻测量(断电):
(图片来源网络,侵删)- 如果保险丝熔断,先用万用表二极管档测量主电源芯片(VIPer12A/22A)的D极和S极之间是否短路,如果短路,芯片基本已损坏。
- 测量整流桥(BR1)是否击穿短路。
- 测量PFC电路(如果该型号有)的大功率MOS管是否击穿。
- 测量300V大滤波电容两端是否对地短路。
-
更换故障元件:
- 最常见更换:如果确认是主电源芯片(VIPer12A/22A)击穿导致保险丝熔断,需要同时更换保险丝、主电源芯片,以及主电源芯片周边的几个关键电阻(如启动电阻、稳压取样电阻),VIPer12A/22A是高故障率元件,更换后通常能解决大部分不开机问题。
- 更换电容:对于鼓包、漏液的电容,无论是否影响功能,都建议更换,这是防止二次故障的关键。
指示灯亮,但不开机,屏幕黑屏
这种情况说明主板待机电路(5V正常)已经工作,但主电源电路(12V或24V)或CPU工作条件未满足。
-
检查主电源输出:
- 开机后,用万用表测量主电源电路的输出端(通常是12V或24V)电压是否正常,如果电压为0V或偏低,说明主电源电路未启动。
- 检查主电源芯片的VCC供电是否正常(通常由一个叫做变压器T1的辅助绕组供电,或者通过一个叫做VCC的IC来供电),如果VCC电压异常,检查其供电电路。
-
检查CPU工作三要素: 如果主电源输出电压正常,但CPU仍未工作,需要检查CPU是否满足工作的三个基本条件:
(图片来源网络,侵删)- 供电:找到CPU的核心供电芯片(如AP8053),测量其输出电压(通常是1.2V或1.8V等)是否正常,检查供电电路的贴片电容是否失效。
- 复位:开机瞬间,CPU的RESET脚应有由低到高的跳变电压,可以用示波器观察,或用万用表监测电压变化。
- 时钟:测量CPU旁边的晶振(X1,24MHz/25MHz)两端是否有起振波形(通常为1-2V的方波),如果无波形,可能是晶振损坏或负载电容漏电,可以尝试更换晶振和其旁边的两个小电容(通常是10pF-22pF)。
指示灯亮,屏幕有微弱亮光或“白屏”
这表明CPU和图像处理部分基本正常,但背光驱动电路或屏驱动电路有问题。
-
判断是背光问题还是屏问题:
- 背光问题:在暗处仔细观察屏幕,如果能看到非常微弱的图像轮廓,或者用手电筒照射屏幕能看到图像,那么就是背光未点亮。
- 屏问题:如果屏幕是纯白或纯蓝,没有任何图像信息,可能是屏驱动板或主板上的LVDS输出部分有问题。
-
检修背光电路:
- 测量背光驱动芯片(通常是OZ9938、OZ9926等)的供电(如12V或24V)是否正常。
- 测量其使能信号和亮度控制信号(通常来自CPU)是否正常,这些信号通常是高/低电平或PWM脉冲信号。
- 检查背光驱动芯片的输出到灯条的排线是否有电压,如果输出正常但灯条不亮,可能是灯条损坏。
- 检查背光电路中的升压电感、二极管、电容是否损坏。
-

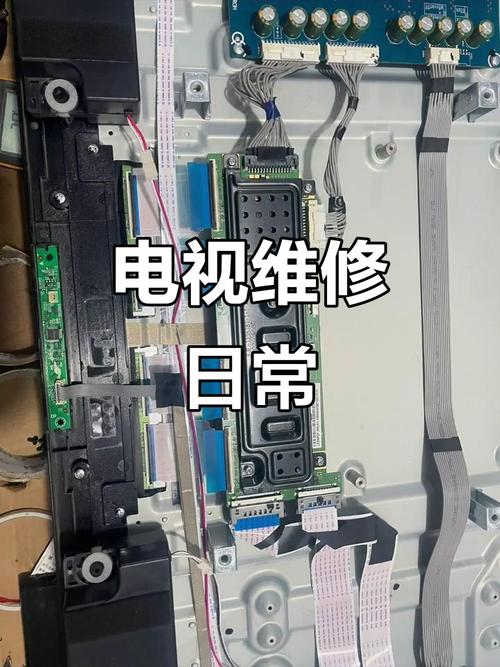

检修LVDS信号:
- 如果怀疑是LVDS信号问题,可以尝试将屏幕排线重新插拔,或者用一个好的排线替换。
- 如果条件允许,可以用示波器测量LVDS排线上的数据线和时钟线是否有信号波形,LVDS信号是差分信号,波形幅度较小(约100mV)。
第四步:海信LED37K01主板关键信息
- 主板型号:通常在主板背面贴有标签,如HS210-4101A、HS210-4101B等,不同批次的小版本号可能略有差异,但核心电路设计基本相同。
- 主芯片:图像解码和主控芯片通常是MStar系列,如MSD6I801或MSD6I881等。
- 主电源芯片:VIPer12A 或 VIPer22A,这是首要检查对象。
- CPU供电芯片:常见的有AP8053、AP6230等。
- 背光驱动芯片:常见的有OZ9938、OZ9926等。
总结与建议
- 从易到难:维修时遵循“先外后内、先简后繁”的原则,先检查排线是否松动、保险丝是否熔断、电容是否鼓包,这些是肉眼最容易发现的。
- 先电源后负载:电源是整个主板工作的基础,电源不正常,后续电路都无法正常工作,无反应或不开机时,优先检查电源电路。
- 善用工具:万用表是基础,示波器是利器,对于信号、时钟、PWM等信号的判断,示波器能提供最直观的依据。
- 经验积累:维修经验非常重要,多看、多测、多总结,对于这款主板,记住VIPer12A/22A、CPU供电芯片和晶振是三大高发故障点,能解决大部分问题。
- 寻求帮助:如果自己无法解决,可以尝试在专业的维修论坛(如“迅维网”)上发帖,提供清晰的故障现象和主板照片,会有经验丰富的师傅提供指导。
希望这份详细的维修指南能帮助您解决问题!祝您维修顺利!
