主板故障的常见现象
当海信LED40K20JD的主板出现故障时,通常会表现出以下一种或多种现象：

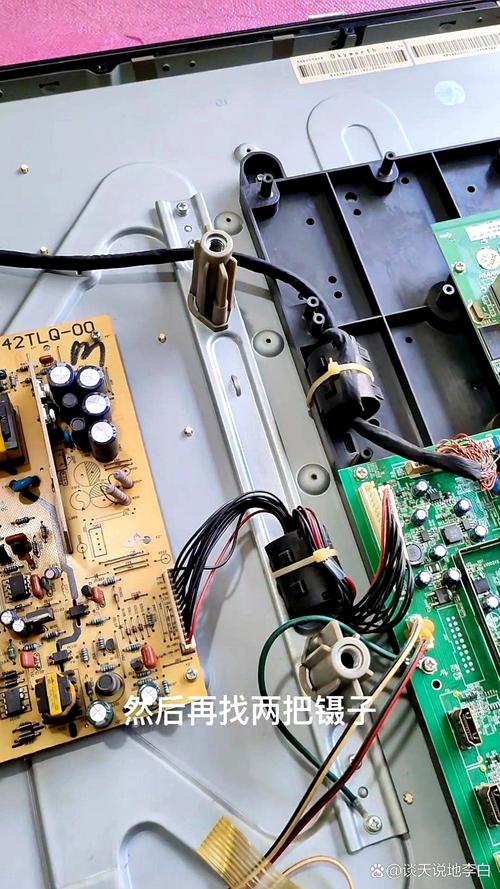

（图片来源网络，侵删）
-
完全无电（黑屏，指示灯不亮）：
- 这是最严重的故障，将电视插上电源，按下遥控器或机身电源键，电视没有任何反应，电源指示灯不亮,也听不到任何开机声音。
- 原因：主板上的电源管理模块、CPU核心供电、或者主电源输入到主板的电路损坏。
-
指示灯亮，但无法开机（待机状态）：
- 按下电源键后，电视的电源指示灯会变色或闪烁，但屏幕始终是黑的,也没有图像和声音。
- 原因：主板上的CPU、晶振、复位电路、或软件程序（存储在Flash芯片中）损坏。
-
开机后屏幕闪烁、花屏、图像异常：
- 能够开机，但屏幕上出现横线、竖线、雪花、色彩失真、或者图像不断闪烁。
- 原因：主板上的LVDS（或TTL）信号输出排线接口、排线本身、或者负责图像处理的芯片（如主芯片、TCON芯片）损坏。
-
声音或图像部分缺失：

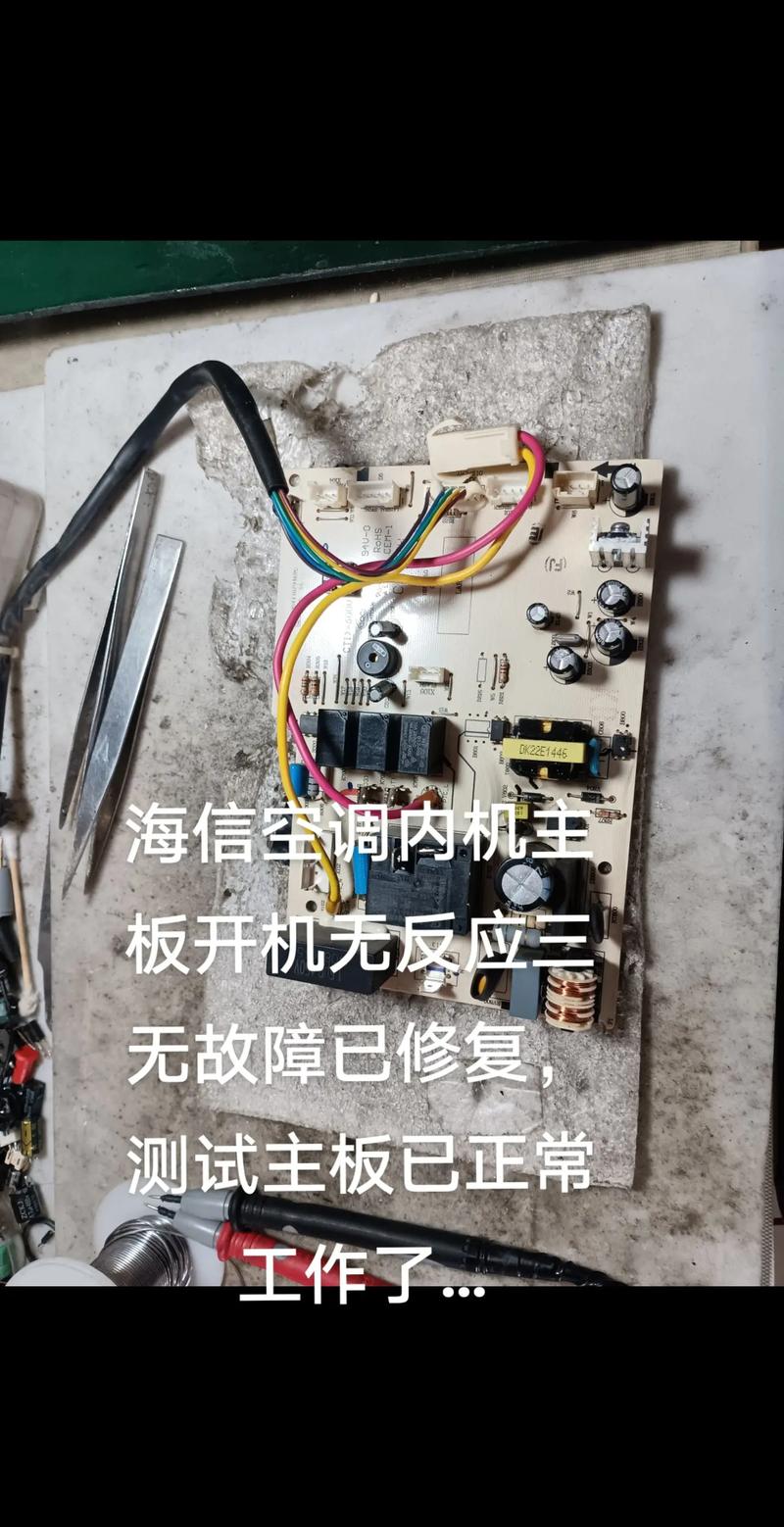

（图片来源网络，侵删）- 能开机，有图像但没声音；或者有声音但没图像。
- 原因：主板上的音频功放电路、音频解码芯片,或者视频信号处理电路损坏。
-
自动开关机、死机：
- 电视在使用过程中会突然自动关机，或者开机后一段时间就死机,需要断电重启才能恢复。
- 原因：主板上的供电不稳、元件虚焊、或软件程序错乱。
导致主板故障的常见原因
- 供电问题：市电电压不稳、遭遇雷击或浪涌，导致主板上的电源IC、稳压芯片、电容等被击穿。
- 元件老化：电解电容是主板上的“重灾区”，长时间工作后，电容会鼓包、漏液、失效，导致供电不稳,引发各种疑难杂症。
- 虚焊/脱焊：电视在运输或搬运中受到震动，可能导致主板上的芯片或元件引脚虚焊，开机后热量变化也可能加剧虚焊,表现为时好时坏。
- 软件问题：存储在Flash芯片（通常称为“程序存储芯片”）中的固件程序损坏或丢失,导致电视无法正常启动。
- 芯片损坏：核心部件如主芯片（CPU/GPU）、电源管理芯片、TCON芯片等因过热、静电或电压冲击而物理损坏。
主板故障的初步排查与诊断（安全第一！）
在进行任何操作前，请务必断开电视电源，并具备一定的电子维修知识，如果您不熟悉,强烈建议寻求专业帮助。
工具准备：万用表、放大镜（或显微镜）、电烙铁、松香、焊锡、吸锡器、热风枪（可选）。
排查步骤：
-
外观检查：
- 将主板从电视中取出,仔细观察正反面。
- 看：是否有明显的烧黑、炸裂的元件？特别是电容、IC芯片，是否有虚焊的痕迹（引脚有裂纹或光泽不均）？
- 闻：是否有焦糊味？
- 测：用万用表的二极管档测量电源输入端的保险丝是否通，如果断路,说明后级电路有严重短路。
-
测量关键电压：
- 这是最核心的步骤，给主板通电（注意安全，最好隔离变压器），测量电源IC输出端的各组电压（如5V, 12V, 3.3V, 1.2V等）是否正常且稳定。
- 如果某路电压为0或异常低，顺着电路图检查该路供电的保险电阻、滤波电容、以及电源IC本身。
-
检查晶振和复位电路：
- 如果主供电正常但CPU不工作，重点检查晶振，用万用表测量晶振两端的电压，通常会有一个微小的电压差（如0.5V左右），如果电压完全一样或为0,晶振可能停振。
- 检查复位电路相关的电容是否击穿。
-
判断软件问题：
如果主板能初步启动（指示灯有反应），但屏幕无显示或显示乱码，可能是软件问题，尝试对Flash芯片进行“重刷固件”（重新写入程序），这需要编程器和对应的固件文件,操作有一定风险。
维修方案与建议
根据排查结果,可以采取以下维修方案：
-
更换损坏的元件：
- 电容：如果发现电容鼓包、漏液，直接用同规格、同品牌的优质电容进行更换,这是最常见且成本最低的维修。
- 保险丝、电阻：如果保险丝熔断，在确认后级电路无短路后,更换同规格的保险丝或保险电阻。
- 小信号芯片：如晶振、运放等,可以直接更换。
-
处理虚焊问题：
对于芯片虚焊，可以使用电烙铁加焊，或者使用热风枪进行“重植”（BGA芯片），这对技术要求很高,操作不当会损坏主板。
-
更换芯片：
如果判断出某个IC芯片损坏，需要将其从主板上拆下（通常需要热风枪），然后焊上新的同型号芯片,这需要专业的维修技术和设备。
-
更换整个主板：
- 这是最省事、最快捷，但通常也是最贵的选择。
- 优点：维修速度快，质量有保障（原厂或品牌副厂件）,能彻底解决主板问题。
- 缺点：成本高，一块原装主板的价格可能高达数百甚至上千元,接近或超过电视二手残值。
- 如何购买：可以在淘宝、京东等电商平台搜索“海信 LED40K20JD 主板”，注意核对电视型号和屏幕尺寸（通常主板型号与屏幕尺寸相关）,购买时选择信誉好的店铺。
-
寻求专业维修：
- 如果您不具备维修能力，或者排查后发现问题复杂（如主芯片损坏）,最好的选择是联系当地的电视维修店或海信官方售后服务。
- 优点：专业的人做专业的事,维修质量有保证。
- 缺点：维修费用可能较高,尤其是官方售后。
总结与建议
对于海信LED40K20JD这款老电视,维修主板需要权衡成本和价值。
- 如果电视本身状况良好，只是主板小问题（如几个电容坏了），找专业师傅更换电容是性价比最高的选择，费用通常在50-150元之间。
- 如果故障严重，如主芯片损坏，或者您自己动手能力强，可以考虑购买一块副厂主板自行更换，费用在200-400元不等。
- 如果电视已经使用了多年，其他部件（如屏幕、背光）也可能老化，那么维修主板的投入可能就不太划算,直接更换一台新电视可能是更明智的选择。
安全提示：电视内部有高压，即使断电后，大电容中仍可能储存有危险电量，非专业人士请勿轻易拆机,以免发生危险或造成二次损坏。
