海信TPW50M88花屏故障如何图解维修？

认识“花屏”故障

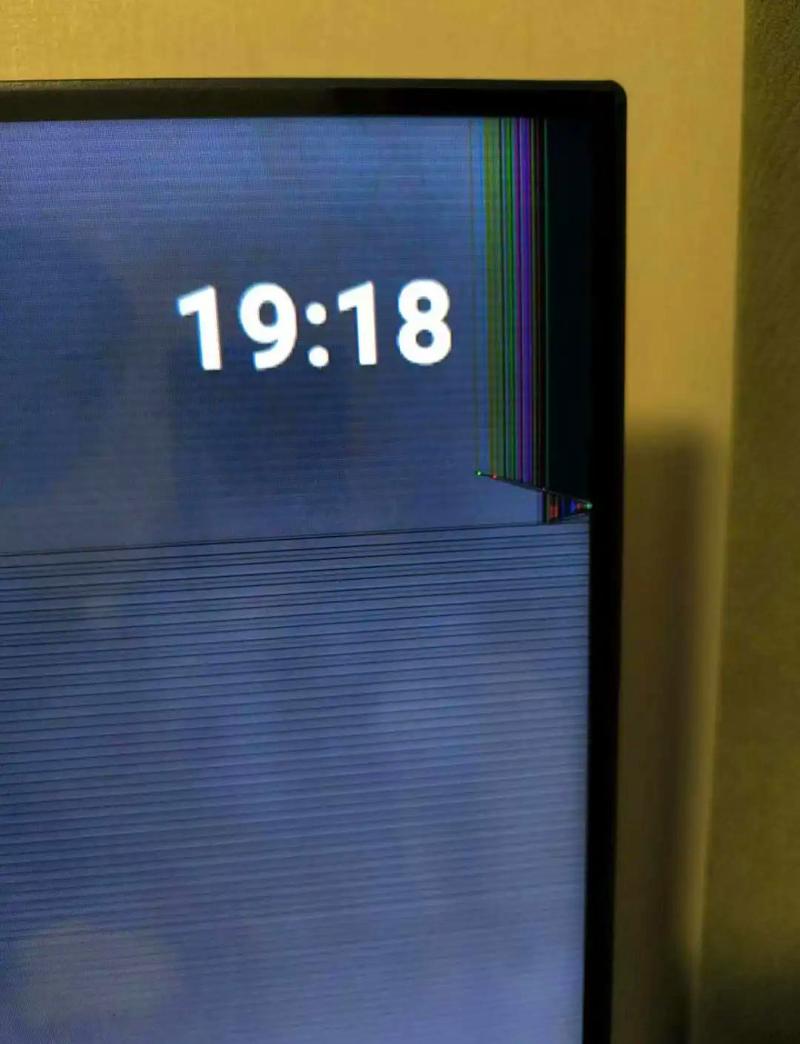

“花屏”是一个比较笼统的描述，通常指电视屏幕上显示的图像出现异常，具体表现可能包括：

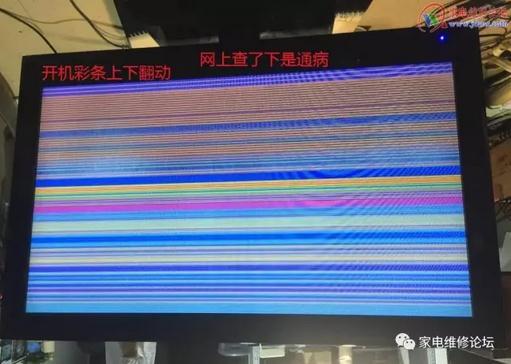

• 彩色条纹或色块： 屏幕上出现各种颜色的横线、竖线、斜线或混乱的色块。
• 图像扭曲、错位： 图像被拉伸、压缩或部分区域错乱。
• 马赛克或噪点： 图像变成一个个小方块或布满雪花点。
• 字符或图形混乱： 屏幕上的文字、图标等显示为乱码。

第二部分：花屏故障的“元凶”分类

花屏故障的根源,基本可以归结为三大类：信号源问题、主板/逻辑板问题、屏体本身问题，我们可以按照“从简到繁，从外到内”的顺序进行排查。

第三部分：图解式故障排查与诊断

第一步：外部信号源排查（最简单，先从这里开始）

目标： 确定花屏是电视内部问题，还是输入信号的问题。

操作与图解：

1. 更换信号源：


   （图片来源网络，侵删）
   • 问题： 如果你正在用HDMI线连接机顶盒，花屏了怎么办？
   • 图解：
     • 当前状态： 电视 <-- HDMI线 --> 机顶盒 (花屏)
     • 排查操作： 将这根HDMI线换到电视另一个HDMI接口上，或者换到另一台电视上测试。
     • 判断：
       • 情况A： 换到别的电视上正常，或换到本电视别的接口上也正常。 → 问题很可能出在机顶盒或原来的HDMI线上。
       • 情况B： 换到别的电视上仍然花屏。 → 这根HDMI线或机顶盒本身有问题。

2. 更换信号输入设备：

   • 问题： 如何判断是机顶盒坏了还是电视坏了？
   • 图解：
     • 当前状态： 电视 <-- HDMI线 --> 机顶盒A (花屏)
     • 排查操作： 拔掉机顶盒A的线，连接一个其他设备，比如蓝光播放器、游戏机或另一台好的机顶盒B。
     • 判断：
       • 情况A： 连接设备B后，电视显示正常。 → 恭喜！问题根源是机顶盒A。
       • 情况B： 连接设备B后，电视依然花屏。 → 问题指向电视本身，进入下一步排查。

3. 更换信号线：

   • 问题： 如何排除HDMI线损坏的可能性？
   • 图解：
     • 当前状态： 电视 <-- HDMI线A --> 机顶盒 (花屏)
     • 排查操作： 换一根确认是好的HDMI线（比如新买的一根或从其他设备上拆下来能正常工作的）。
     • 判断：
       • 情况A： 换线后图像正常。 → 问题根源是HDMI线A内部断裂或损坏。
       • 情况B： 换线后依然花屏。 → 基本可以确定是电视内部硬件问题。

第二步：电视主板与逻辑板排查（中等难度）

如果确认是电视内部问题,那么就需要打开电视后盖进行检测。⚠️ 重要提醒：操作前务必拔掉电源线，并在有防静电措施的环境下进行，电视机内部有高压，非专业人士请勿触碰高压部件！

目标： 找到导致信号处理或图像生成异常的电路板。

关键部件图解：

1. 检查主板（信号处理板）：

   • 作用： 相当于电视的“大脑”，负责接收外部信号（HDMI、AV、TV等），进行解码、处理，然后输出数字图像信号。

   • 故障表现： 主板上的芯片、电容、排线接口等出现问题，会导致处理后的信号错误，传给逻辑板后就会产生花屏。

   • 图解式检查：

     • 观察电容： 仔细检查主板上的电解电容，看是否有鼓包、漏液的现象，这是主板最常见的故障点之一。

     • 检查排线： 检查从主板连接到逻辑板的排线（FPC排线）是否插紧、是否有折痕或破损，排线接触不良是导致图像问题的常见原因。

2. 检查逻辑板（TCON板，时序控制板）：

   • 作用： 相当于电视的“图像指挥官”，它接收来自主板的数字图像信号，翻译”成每个像素点应该显示什么颜色、什么时候显示的精确指令，再传给驱动板。
   • 故障表现： 逻辑板故障是花屏的“高发区”，它的故障特点通常是“有图像，但图像紊乱”，比如出现竖条、色块、图像抖动等。
   • 图解式检查：
     • 位置： 通常在屏幕和主板之间，是一个扁平的电路板。
     • 观察元件： 检查逻辑板上的芯片、电容是否有明显的烧毁痕迹或鼓包。
     • 测量供电： 使用万用表测量逻辑板的供电电压是否正常，通常会有3.3V、5V、12V等，电压异常会导致逻辑板工作紊乱。

第三步：屏体本身排查（最严重，通常无维修价值）

目标： 确定是否是等离子屏本身损坏。

关键部件图解：

1. 检查驱动板与排线：

   • 作用： 驱动板接收来自逻辑板的指令，直接驱动屏幕上的 millions 个微小的放电单元（像素点）发光。
   • 故障表现： 驱动板或其与屏体连接的巨量排线出现问题，会导致局部或大面积的花屏、竖线、黑带等。
   • 图解式检查：
     • 观察排线： 检查连接到屏体上的排线是否松动、氧化或断裂，这些排线非常精细，操作不当极易损坏。
     • 判断： 如果花屏现象是固定的、不随图像内容变化的（比如屏幕右侧永远有一道竖线），那么很可能是驱动板或排线问题，如果花屏内容随图像内容变化，则更可能是前级逻辑板或主板问题。

2. 判断等离子屏是否损坏：

   • 作用： 屏体是电视最核心、最昂贵的部件。
   • 故障表现： 等离子屏的物理损坏通常是永久性、不可逆的。
     • 屏幕玻璃碎裂。
     • 出现大面积的、无法通过外力或维修消除的“黑斑”、“划痕”或“气泡”。
     • 驱动单元或电路在屏体内部损坏。
   • 图解式判断：
     • 严重花屏： 如果花屏现象极其严重，图像完全无法辨认，且排除了主板、逻辑板和驱动板的所有可能性。
     • 内部结构损坏： 如果能看到屏幕内部有烧黑的痕迹或闻到烧焦的气味。
     • 维修成本： 对于一台老型号的50寸电视，更换一块全新的等离子屏的费用可能远超电视本身的价值。

第四部分：总结与维修建议

最终建议：

对于海信TPW50M88这样的老款等离子电视,如果花屏问题：

1. 经过排查是信号源或线缆问题： 恭喜，自己就能解决。
2. 经过排查是主板或逻辑板的电容问题： 找一个靠谱的维修师傅，更换电容的费用通常在100-300元之间，性价比较高。
3. 经过排查是逻辑板、驱动板或屏体损坏： 需要谨慎评估维修成本，一块逻辑板可能需要几百上千元，而更换屏体则完全没有必要，最经济的选择可能是考虑换一台新的液晶或OLED电视。

希望这份图文并茂的解析能帮助你定位问题所在！
