常见故障现象
当电源板出现故障时,电视通常会表现出以下一种或多种现象：
（图片来源网络，侵删）
-
完全无反应，指示灯不亮：
这是最典型的电源故障现象，将电视插上电源，按下遥控器或机身上的电源键，电视没有任何反应,前面板的电源指示灯也不亮。
-
指示灯亮，但无法开机：
按下电源键后，前面板的电源指示灯（通常是红色或蓝色）会亮起，或者闪烁，但屏幕始终是黑的，没有图像和声音,也无法进入正常工作状态。
（图片来源网络，侵删） -
指示灯闪烁，保护性关机：
电视能短暂开机，屏幕可能亮一下就黑屏，或者指示灯开始规律性地闪烁（红灯闪烁3下、4下等），然后自动关机,这通常是电源板或背光板检测到故障后进入保护模式。
-
屏幕有图像，但非常暗，需要用手电筒贴近才能看到：
- 这种现象虽然看起来像是背光问题，但根源80%以上是电源板故障，因为电源板负责为背光板提供高电压（通常是1000V以上的交流电压），如果电源板无法正常输出这个电压，背光灯管就不会点亮，导致屏幕显示内容“黑屏”，但图像信号（T-CON板送来的LVDS信号）是存在的,所以用手电筒斜照屏幕能看到图像。

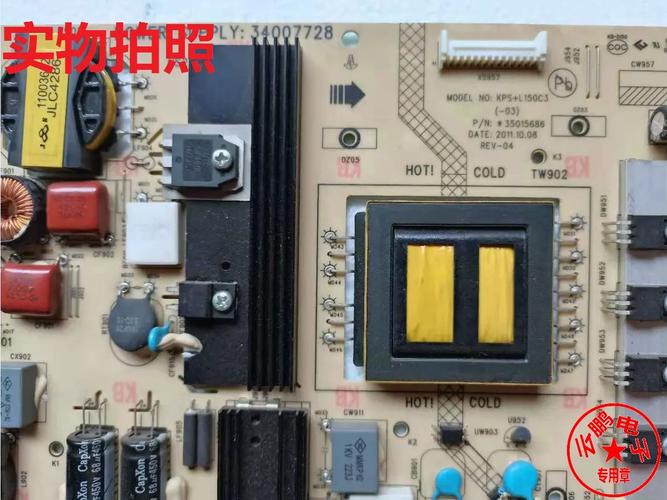

核心工作原理简介（有助于理解故障）
这块“二合一”电源板主要产生几路电压：
（图片来源网络，侵删）
- +12V (或+24V)： 为主板、逻辑板、背光驱动板等小信号电路供电。
- +5V (或+5V_STB)： 为待机电路和主板上的CPU供电，只要插上电,这部分电路就应该工作。
- +24V (或+12V)： 为背光驱动板供电,是点亮背光灯的关键。
- 高交流电压 (AC-HV)： 直接点亮背光灯管。
故障通常集中在以下几个部分：
- PFC (功率因数校正) 电路： 负责+300V电压的稳定和提升,是整个电源板的基础。
- 副电源/待机电路： 负责+5V_STB电压的输出，是电视能否“待机”的关键。
- 主电源/开关电路： 负责+12V、+24V等电压的输出。
- 背光驱动电路： 集成在电源板上,负责将直流电压转换成点亮背光的高压交流电。
故障排查与维修步骤（由简到繁）
⚠️ 安全警告： 电视机内部存在高压，即使断电后，大电容中仍储存有大量电荷，非常危险！非专业人士请勿自行拆机维修，尤其是电源板部分，如果您没有电子维修基础和工具,强烈建议联系专业维修人员。
第1步：初步检查（安全、无成本）
- 检查电源线和插座： 确保电源线牢固插在电视和墙上插座中,用手机充电器或其他小电器测试插座是否通电。
- 检查遥控器： 有时遥控器按键失灵，可能导致误操作,尝试使用电视机机身上的物理电源键开机。
- 检查指示灯：
- 指示灯完全不亮： 故障几乎可以确定在电源板的待机电路或PFC电路。
- 指示灯亮但不开机： 故障可能在于主电源电路、背光驱动电路，或者主板/逻辑板故障导致电源板保护。
第2步：拆机检查（需要一定动手能力）
如果初步检查后怀疑是电源板问题，可以拆开电视后盖,找到电源板。
-
目视检查：
- 保险丝： 电源板入口处通常有一个玻璃管或绿色方形的保险丝，如果保险丝发黑、熔断，说明电路存在严重短路。切勿直接更换保险丝通电！ 必须先找到短路原因,否则会再次烧毁。
- 电容： 检查电源板上电解电容是否有鼓包、漏液、顶部鼓起的现象，这是电源板最常见的故障点之一，尤其是PFC电路和+12V/24V输出滤波电路的电容。
- 电阻和IC： 检查是否有明显的烧黑、炸裂元件。
- 检查外观： 查看是否有烧焦的痕迹。
-
电压测量（关键步骤，需万用表）：
- 测量待机电压： 在通电但不按开机键的情况下，测量+5V_STB输出端是否有稳定的+5V电压，这是判断待机电路是否工作的标志，如果没有,故障在副电源电路。
- 测量开机信号： 测量连接到主板的PS-ON或POWER-ON引脚，在待机状态下，这个引脚通常是低电平（0V或接近0V），按下遥控器或机身上的电源键后，这个引脚会变为高电平（通常是3.3V或5V），如果这个信号没有变化,可能是主板或按键板问题。
- 测量主输出电压： 在开机状态下（即PS-ON为高电平），测量+12V、+24V等输出电压是否正常，如果电压为零、偏低或严重波动,说明主电源电路未工作。
- 测量背光使能信号： 测量连接到背光板的BL-ON或EN引脚，开机后，这个引脚应该有高电平（如3.3V或5V）信号，如果电压正常，但背光不亮,问题很可能在背光驱动部分。
第3步：常见故障点及维修
根据康佳LC40F560DC电源板的维修经验,以下元件是高发故障点：
-
保险丝熔断：
- 原因： 通常由PFC电路的大功率开关管（如FAN7530、NCP1397等）击穿短路导致，有时会连带烧毁PFC大功率电阻和桥堆。
- 维修： 更换保险丝后，必须先测量PFC开关管的D、S极和G极是否对地短路，如果短路，需更换开关管，并检查其周边的驱动电阻、稳压二极管等是否损坏,桥堆也需要测量是否击穿。
-
电容鼓包/失效：
- 原因： 老化、电压不稳或质量问题。
- 维修： 这是最简单也最常见的维修！ 找到所有鼓包的电容，用同规格（耐压可以稍高，容量和尺寸尽量相同）的电容进行更换，特别是PFC电路和主电源输出端的滤波电容,对电视的稳定工作至关重要。
-
副电源电路故障（导致无待机电压）：
- 原因： 副电源的开关管、光耦、稳压IC（如TL431）或其周边电阻损坏。
- 维修： 这需要一定的电路分析能力，通常需要测量副电源的启动电阻、反馈电路是否正常,然后找到损坏的元件进行更换。
-
背光驱动部分故障（导致屏幕暗）：
- 原因： 背光驱动芯片（如OZ960、OZ9986等）损坏，或其周边的MOS管、升压电感、高压电容等损坏。
- 维修： 测量背光驱动芯片的供电和使能信号是否正常，如果信号正常但无高压输出，重点检查芯片周边的元件，高压部分有危险,需谨慎。
维修建议总结
-
新手/无经验者：
- 如果只是电容鼓包，可以尝试自己购买同型号电容更换，成本极低（几块钱）。
- 如果遇到保险丝熔断、IC烧毁等复杂情况，强烈建议将整个电源板拆下，找专业的电视电源板维修店进行维修，他们通常有丰富的经验和配件，维修速度快，费用也相对较低（一般在100-200元人民币之间）。
-
有经验的维修者：
- 按照上述步骤，从保险丝、PFC电路、副电源到主电源和背光驱动,逐步排查。
- 注意测量关键点的电压波形,可以快速定位故障区域。
- 更换元件时，注意功率、耐压、容值等参数,焊接质量要保证。
-
更换电源板：
如果维修成本过高（多个大功率元件损坏），或者找不到配件，也可以选择直接更换一块全新的或二手的“同型号”电源板，在淘宝等电商平台搜索“康佳 LC40F560DC 电源板”或“GP085-1930-01”,通常可以找到。
希望这份详细的指南能帮助您判断和解决康佳LC40F560DC的电源故障！
