海尔电磁炉CH2003故障码e1怎么修？

故障码E1的含义

对于海尔CH2003这款电磁炉，故障码E1通常表示“无锅”或“锅具检测失败”。

工作原理简述： 电磁炉是通过线圈盘产生高频磁场，磁场穿过铁质锅具，在锅底产生涡流效应来加热的，在这个过程中，电磁炉内部的IGBT（绝缘栅双极型晶体管）和线圈盘会形成一个LC振荡电路。

电磁炉工作时，主板上的CPU会持续监测这个振荡电路的电流和电压变化，当有合适的铁质锅具放置在炉面上时，振荡会非常稳定，CPU能检测到这个“负载”信号,从而正常加热并显示功率。

如果没有放置锅具，或者放置的锅具不合适（如铝锅、铜锅、玻璃锅、不锈钢锅等非铁磁性锅具），振荡电路会处于一个“空载”或“轻载”状态，电流和电压会变得极不稳定或非常小，CPU检测到这种异常信号，就会判定为“无锅”，并立即停止加热，显示E1故障码,以保护IGBT等核心元件因空载而烧毁。

导致E1故障的常见原因分析

了解了原理后,我们可以从以下几个方面来排查问题：

锅具问题（最常见，也最容易解决）

• 锅具不匹配： 这是首要怀疑对象，请确认您使用的锅具是含铁量高的铁锅、铸铁锅、不锈铁锅，像不锈钢、铝、铜、陶瓷、玻璃、砂锅等材质的锅具，电磁炉无法感应到,会直接报E1。
• 锅具太小或太薄： 锅底的直径必须小于电磁炉标注的适用范围（通常要求大于8cm），并且锅底要有足够的厚度和面积，以便能有效切割磁感线,一个非常小的平底锅或过薄的锅也可能导致检测失败。
• 锅具放置位置不当： 锅没有完全放在线圈盘的正中央，或者锅底和炉面之间有异物（如纸巾、水渍）。

电磁炉本身硬件问题

如果排除了锅具的问题,那么故障很可能出在电磁炉内部。

• 传感器问题：

  • 温度传感器（热敏电阻）开路或短路： 位于炉面下方，用于检测锅具温度，如果它损坏，可能会给CPU错误信号,导致误报E1。
  • 电流检测电路问题： 这个电路通过一个小互感器（CT）或采样电阻来检测工作电流，如果这个互感器损坏、脱焊，或者采样电阻变值、开路，CPU就会收不到电流信号,从而报E1。

• 同步电路问题：

  • 同步电阻变值或开路： 同步电路的作用是确保IGBT在正确的时间点导通和关断，如果这个电路的电阻（通常是大功率的电阻，如几欧姆到几十欧姆）因过热而变值或开路，会导致同步信号异常,CPU检测到后也会报E1。

• LC振荡电路问题：


  （图片来源网络，侵删）
  • 线圈盘本身故障： 线圈盘的漆包线有轻微短路或断路，虽然不常见,但也有可能。
  • 高频电容失效： 与线圈盘并联的高频电容（通常是无感CBB电容）如果失效,会影响振荡效果。

• 驱动电路问题：

  • 驱动芯片或三极管故障： 负责驱动IGBT工作的电路如果损坏，可能导致IGBT无法正常工作,CPU检测不到正常的振荡信号。

• 主板问题：

  • CPU或其供电电路故障： 作为电磁炉的“大脑”，CPU本身或其供电、晶振等外围电路出问题，也可能导致其无法正确处理信号,从而报错。

E1故障的维修步骤（从简到繁）

【重要安全提示】

• 在进行任何内部检查前，请务必拔掉电磁炉的电源插头！
• 电磁炉内部有高压电容，即使断电后，电容内仍可能储存有电荷，触碰有危险，操作前，如有条件，可用一个大功率电阻（如1KΩ/5W）对高压电容进行放电。
• 如果您不具备电子维修知识，强烈建议不要自行拆机，以免造成二次损坏或发生触电危险,可以联系专业维修人员。

第一步：外部排查（无需拆机）

1. 换锅测试： 找一个确定可以用的、含铁量高的锅具（比如家里的其他电磁炉能用的锅），放在CH2003上测试，如果恢复正常,说明问题出在您原来的锅具上。
2. 清洁炉面： 确保炉面干净、干燥，没有异物，将锅具放在炉面正中央,确保锅底完全贴合。

如果换锅和清洁后问题依旧,那么基本可以确定是电磁炉内部故障。

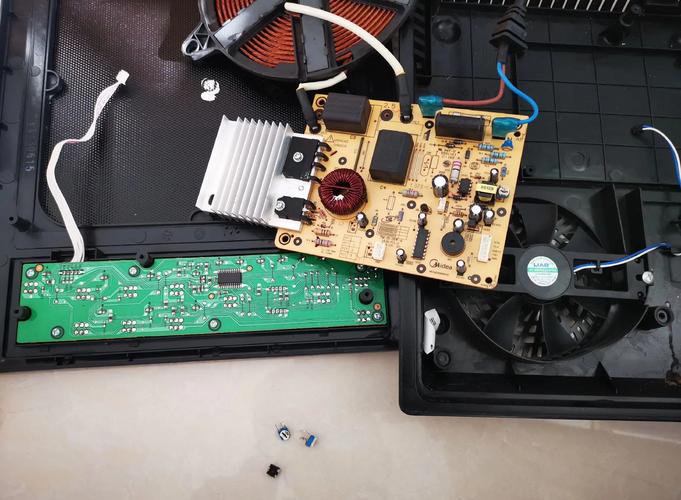

第二步：拆机初步检查（需要一定动手能力）

1. 断电并拆机： 拔掉电源插头，拧下电磁炉底部的螺丝,小心地取下外壳。
2. 目视检查：
   • 查看电路板是否有明显的烧黑、烧焦的痕迹，特别是IGBT、大功率电阻、电容等元件。
   • 检查排风扇是否能正常转动（如果风扇不转，过热也可能导致保护，但E1主要指无锅）。
   • 检查各连接线、插件是否牢固,有无松动脱落。
   • 检查IGBT和温度传感器的引脚是否有虚焊或脱焊的情况,可以用手轻轻拨动一下。

第三步：重点电路检测（需要万用表）

这是维修的核心环节,建议使用数字万用表进行测量。

1. 检查温度传感器（热敏电阻）：

   • 找到连接到线圈盘中心下方的温度传感器,通常是一个两根引线的元件。
   • 在室温下（约25°C），测量其电阻值，通常在80KΩ ~ 120KΩ之间（具体请参考该型号的图纸，但这个范围是常见的），如果测得阻值为无穷大（开路）或接近0Ω（短路），则说明传感器已损坏,需要更换。

2. 检查电流检测电路：

   • 找到连接在主线（火线或零线）上的电流互感器（CT），它是一个环形的、中间有孔的元件,电线从孔中穿过。
   • 测量其初级和次级线圈的电阻，初级线圈（主线）电阻应为0Ω，次级线圈（接到电路板上的）应有非常小的电阻，通常在几十欧姆到几百欧姆，如果次级线圈开路（阻值无穷大）,则互感器损坏。

3. 检查同步电路电阻：

   • 找到与IGBT的C极（集电极）和线圈盘相连的几个大功率电阻（通常为白色或绿色，上面标有阻值，如几Ω/5W）。
   • 在断电情况下，测量这些电阻的阻值是否与标称值相符，如果阻值变大或无穷大，说明该电阻已损坏，需要更换同型号同功率的电阻,这是E1故障的高发区。

4. 检查驱动电路：

   这部分比较复杂，需要专业知识，通常测量驱动IC（如TA8316S等）或其外围三极管的输出端，在开机瞬间（放锅时）是否有高低电平的变化，如果没有,则驱动电路可能有问题。

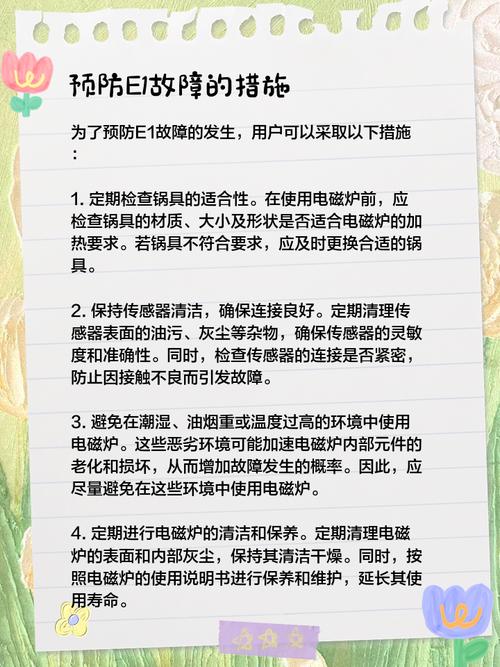

总结与建议

**给您的最终建议：
