康佳LC32ES62电源故障维修方法有哪些？

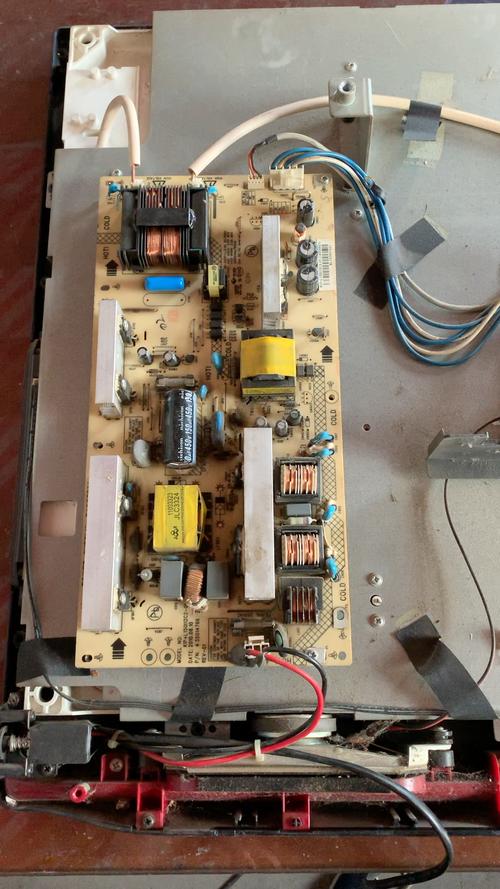

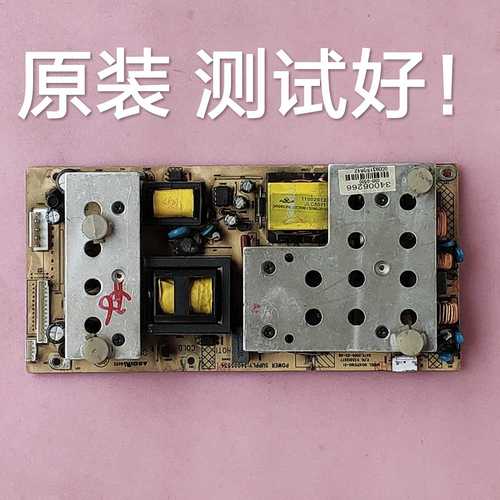

当这台电视出现“电源故障”时，通常是指电源板本身损坏，导致无法输出正常的待机电压，电视完全无法开机（指示灯不亮或亮一下就灭）。

下面我将为您详细拆解康佳LC32ES62电源板的维修流程、常见故障点和解决方案。

第一部分：安全警告与准备工作

⚠️ 安全警告：

1. 高压危险！ 电源板即使在未通电的情况下，其大滤波电容（通常体积很大，是圆筒形的）中也储存有高压电，断电后仍会持续很长时间，在维修前，必须用一个大功率的电阻（例如1kΩ/5W）对电容进行放电，否则有触电危险。
2. 请确保在完全断电并放电后再进行操作。
3. 如果您没有电子维修基础,不建议自行维修，以免造成二次损坏或人身伤害，建议寻找专业维修人员。

准备工作：

1. 工具：
   • 万用表（必备，最好有二极管档和电容档）
   • 电烙铁、吸锡器或吸锡线
   • 焊锡丝
   • 小螺丝刀、镊子
   • 放电电阻（1kΩ/5W）
   • （可选）热风枪、放大镜
2. 备件： 根据常见故障点，可以预先准备一些易损件，如保险丝、电源管理芯片、VCC供电稳压二极管、MOS管、整流桥等。
3. 工作环境： 一个干净、光线充足、有良好通风的工作台。

第二部分：故障现象与初步判断

康佳LC32ES62电源板的典型故障现象和初步判断：

第三部分：电源板维修详细步骤（以“保险丝熔断”为例）

这是最常见的故障之一,通常意味着电源板存在严重的短路。

外观检查与放电

1. 断开电源： 将电视插头从插座上拔下。
2. 打开电源板外壳： 通常有4-5个螺丝，拧下后即可分离外壳。
3. 安全放电： 找到那颗最大的电解电容（通常是400V耐压，100μF左右容量），用万用表表笔并联在电容两端，或用1kΩ/5W电阻的两根引线接触电容的两只脚，进行放电，直到万用表显示电压接近0V。

检查保险丝

1. 观察保险丝（通常在AC输入端附近，是一个玻璃管或方形的元件）。
2. 如果保险丝熔断且发黑： 表明后级电路存在严重短路。切勿直接更换新保险丝就通电！ 否则会立刻再次熔断，甚至损坏其他元件。
3. 如果保险丝完好： 故障可能在启动电路或PWM控制电路。

排查短路点（针对保险丝熔断）

保险丝熔断,说明交流输入或PFC（功率因数校正）电路、或主开关电路存在短路。

1. 测量整流桥：

   • 用万用表的二极管档,测量整流桥（通常是一个方块状的元件，有4个引脚）的交流输入端（AC1, AC2）和直流输出端（+, -）之间的电阻。
   • 正常情况下,AC1到+、AC2到-应该有一个正向压降（约0.5V），反向则不通。
   • 如果任何两脚之间都短路（电阻为0），则整流桥已损坏，需要更换。

2. 测量PFC开关管（MOS管）：


   （图片来源网络，侵删）
   • 康佳LC32ES62的电源板通常有一个PFC电路,其核心是一个MOS管（型号常见如K1117、K2145等，或上面标有“PFC”字样）。
   • 这是最高发的故障点之一，用万用表的二极管档测量D、S极。
   • 正常情况：D-S极之间应该是一个二极管的特性（D到S有正向压降，S到D不通）。
   • 如果D-S极之间短路（电阻为0），则此MOS管已击穿损坏。这是必须更换的元件。

3. 测量主开关MOS管：

   • 除了PFC MOS管，主变压器附近通常还有另一组开关电路，其MOS管也可能击穿。
   • 用同样方法测量其D、S极，看是否短路。

如果发现整流桥、PFC MOS管或主开关MOS管中有任何一个击穿，就需要进行更换。

更换损坏元件

1. 拆卸： 使用电烙铁和吸锡器，小心地将损坏的元件（保险丝、整流桥、MOS管等）从电路板上拆下，注意MOS管下面通常有一个小的散热片，也要一并拆下。
2. 清洁焊盘： 用吸锡线清理焊盘上的残留焊锡，确保新元件可以平整安装。
3. 安装： 将新元件对准焊盘，先焊固定脚，再焊其他脚，注意MOS管的极性，不能装反，安装MOS管时，建议在管子和散热片之间涂上导热硅脂。
4. 检查： 更换所有确认损坏的元件后，仔细检查周边元件是否有因短路而烧焦的痕迹。

通电测试（关键步骤，需谨慎！）

1. 不接负载测试： 将电源板从电视上取下，只连接AC电源线。
2. 假负载法（推荐）：
   • 在电源板的+5V输出端和地之间，并联一个10Ω/5W的电阻作为假负载，这可以模拟主板待机时的功耗，防止空载导致电压过高损坏电路。
   • 如果电源板有+12V输出，同样需要在+12V和地之间并联一个假负载（例如20Ω/5W）。
3. 通电瞬间监测：
   • 将万用表调到直流电压档,红表笔接+5V输出端，黑表笔接地。
   • 瞬间通电（可以接一个插头开关），观察万用表读数。
   • 正常情况： 应该能稳定输出+5V（通常在4.75V-5.25V之间）。
   • 如果电压为0： 可能还有其他故障未排除。
   • 如果电压跳变或保护： 检查启动电路、PWM芯片供电等。
4. 测量其他电压： 5V正常，再测量+12V（或+24V）是否正常输出。

连接负载测试

如果电源板在假负载测试下电压输出正常,可以将其重新装回电视，连接好所有排线，进行整机测试，此时电视应该能正常开机。

第四部分：其他常见故障点

1. 保险丝完好，但无+5V输出：

   • 启动电路故障： 检查启动电阻（通常是一个阻值很大的MΩ级电阻）、VCC供电稳压二极管（如4.7V或5.1V的稳压管）是否开路。
   • PWM电源管理芯片故障： 检查芯片的供电（VCC脚）是否正常，有无启动信号，如果芯片损坏，需要更换（型号如NCP1207、NCP1395等，需查看板上丝印）。
   • 反馈电路故障： 检查光耦（PC817等）及其周边的电阻、电容是否损坏，光耦是连接输出和PWM芯片的桥梁，故障会导致电源无法稳定工作。

2. 输出电压偏低或偏高：

   • 通常是反馈电路的问题，重点检查光耦、精密稳压源（如TL431）及其外围的电阻、电容，这些元件的性能变坏会导致输出电压不准。

3. 电源发出“吱吱”叫声：

   • 这是电源在轻载保护或负载过重的典型表现，通常是PWM芯片进入了打嗝模式，应重点检查反馈电路和输出滤波电容是否失效。

总结与建议

• 康佳LC32ES62电源板维修的核心是排查短路和检查启动/反馈电路。
• PFC MOS管击穿是该型号电源板的“通病”，维修时可以优先检查。
• 安全第一，放电和假负载测试是必不可少的步骤。
• 如果您对电路不熟悉,维修起来会比较困难，对于一台老旧的电视，维修成本（时间+配件）可能接近甚至超过二手电视的价格，请自行权衡。

希望这份详细的指南能帮助到您！祝您维修顺利。
